Владельцы загородных участков зачастую сталкиваются с положением, когда переизбыток воды на принадлежащей им территории после схода снега или проливных дождей мешает комфортному проживанию. Не менее значимой проблемой становится и высокое расположение на участке уровня грунтовых вод. В большей мере это касается тех, чьё землевладение расположено в низинах сложившегося рельефа местности и на склонах естественных возвышенностей с значительным содержанием глины в грунтах. Избыточная влага в грунте не только оказывает неблагоприятное воздействии на корневую систему садовых растений, но и подтапливает подвалы зданий, что негативно влияет на долговечность конструкции фундаментов.
Эту проблему поможет навсегда решить устройство дренажной системы. Дренажная система – это комплекс инженерных сооружений, функциональным назначением которых является сбор и отведение воды с обслуживаемой территории. Зачастую владельцам для комфортного проживания достаточно устройства системы не по всему участку, что достаточно затратно с временной и финансовой точки зрения, а только дренаж вокруг дома.
Одноклассники
В зависимости от метода выполнения, дренажные системы разделяют на виды:
- Поверхностные, подразделяющиеся на:
- Линейные (выполняются в виде неглубоко выкопанных траншей, располагающихся по периметру здания). Такие дренажи могут быть как открытыми, так и закрытыми. Открытая система, имеющая вид неприкрытого сверху лотка по периметру защищаемой территории, помимо неприглядного внешнего вида представляет вдобавок угрозу получения травм при невнимательном перемещении по территории и не пользуется у землевладельцев популярностью. Закрытые системы более привлекательны с точки зрения безопасности и имеют более презентабельный вид;
- Точечные, которые располагаются непосредственно в местах скопления воды (под водосточными трубами или перед входом в дом) и соединены между собой трубами.
- Глубинные, которые состоят из целой сети закопанных перфорированных труб, собирающих и удаляющих с участка грунтовые воды.
Предварительные работы
Перед началом работ, производится ли монтаж дренажа вокруг дома своими руками или специализированной организацией, требуется:
- Изучить участок для определения уклона сложившегося рельефа местности;
- Разрабатывают детальный проект будущей системы, в котором учитывают уклон труб в земле порядка 5 мм. – 1 см. на погонный метр;
- Выбирают тип будущей дренажной системы исходя из сложившихся на конкретном земельном участке условий;
- Выбирают вид дренажных труб. В настоящее время на рынке представлены как гибкие, так и жёсткие трубы, дренажный эффект которых достигается наличием отверстий по всей длине. Гибкие трубы дешевле, жёсткие – более долговечны и стоит приложить некоторые усилия для определения приоритетных для домовладельца характеристик.
Необходимые инструменты для создания дренажа
Для производства работ, в зависимости от выбранного типа дренажа вокруг дома, понадобятся нижеперечисленный инструмент и расходные материалы:
- Садовая тачка;
- Лопаты (совковая и штыковая).
- Гидроуровень (в виде двух колб, соединённых шлангом) для выполнения и контроля уклона дренажной системы;
- Рулетка;
- Колышки с верёвкой;
- Болгарка.
- Ручная трамбовка.
- Дренажные трубы, желоба, лотки и их комплектующие.
- Крупный гравий или щебень (фракции 20-40 мм.);
- Бетон или компоненты для его изготовления (цемент);
- Речной крупнозернистый песок.
- Геотекстиль .
Технология устройства поверхностного дренажа вокруг частного дома
Эта система не требует сложного монтажа, не выделяется на территории участка, а за счётпескоуловителей
и мусоросборников не вызывает сложностей при эксплуатации, обладая при этом значительной пропускной способностью.
При выборе конструкции такой дренажной системы требуется учитывать вероятность воздействия на неё нагрузок – в местах движения транспорта требуется использование моделей с повышенной прочностью.
Последовательность производства работ:
- В выбранных местах установки приборов копают приямки, по размеру сопоставимые с конструкцией, добавляя небольшой запас. Глубина приямков должна учитывать толщину заливаемой бетонной подушки;
- Заливают в приямках бетонные подушки толщиной порядка 100-120 мм.;
- Приямки соединяют по периметру дома трубами, уложенными в траншеи. Глубина заложения труб должна соответствовать отметке верха бетонных подушек;
- В приямки устанавливают дождеприёмники, соединяя их с водоотводящими трубами системы. Уклон системы труб должен превышать 0,5% (5 мм. на погонный метр длины трубы).
- Перед окончательной заливкой бетоном необходимо установить на дождеприёмники декоративные решётки, чтобы убедиться в уровне их расположения на 3 – 5 мм. ниже поверхности земли для наибольшей эффективности сбора атмосферных вод. Решётки обычно не требуют крепежа, а просто укладываются на принимающий воду прибор;
- Заливают бетонным раствором пространство между дождеприёмниками и стенками приямков.
- На дистанции 3-5 метров от здания выкапывают траншею длиной от четырёх метров и глубиной 0,5 – 0,7 м., дно траншеи засыпают крупнозернистым песком и тщательно трамбуют. Чем больше длина траншеи, тем эффективнее будет водоотведение из защищаемой зоны. Сверху укладывают слойгеотекстиля , на него насыпается слой щебня (гравия) толщиной порядка 0,1-0,2 м. К траншее выводят и соединяют между собой трубы от точечных дождеприёмников. На гравий укладывают отверстиями вниз дренажную трубу, к ней переходниками подсоединяют трубы, ведущие от дождеприёмников. Затем сверху насыпают слой щебня слоем 0,1 м. и накрывают его геотекстилем . В заключение производят засыпку траншеи грунтом и приступают к возведению отмостки.
Система линейного дренажа вокруг дома, в отличие от точечного, выполняется в виде длинных открытых дождеприёмников и применяется для зданий без конкретно выделенных зон сброса атмосферной воды. При этом вода собирается в приёмные желоба по всей длине линии дренажа и затем с помощью подземных труб отводится за пределы границ защищаемого участка.
Желоба такого водоотвода отливаются из морозоустойчивого пластика или фибробетона . Они имеют высокий срок эксплуатации, обладают устойчивостью к значительным механическим воздействиям. Геометрические размеры жёлоба подбирают исходя из количества принимаемой ими воды, которое напрямую зависит от площади крыши здания.
Технология производства работ:
- Согласно предварительно разработанной схеме размечают на местности местоположение дождеприёмников посредством колышков и верёвки.
- По выполненной разметке выкапывают траншеи под водоприёмные желоба. Глубина дна траншеи определяется отталкиваясь от высоты профиля дождеприёмника + 100 мм. для заливки опорной бетонной подушки, ширина же траншеи должна примерно на 70-100 мм. превышать ширину жёлоба. При этом нельзя забывать про обеспечение должного уклона дождеприёмников и заглубление закрывающих их решёток на 3-5 мм. ниже поверхности земли.
- Дно траншеи тщательно выравнивают и трамбуют.
- Заливают бетонную подушку заданной толщины.
- В нижней точке периметра дренажа вокруг дома устанавливают пескоприёмник (пескоуловитель ), контролируя правильность его установки строительным уровнем. От пескоуловителя заглублёнными в земле трубами вода отводится в существующую канализацию или за пределы участка.
- Монтируют желоба дренажной системы, соединяя их пазы между собой. Не лишним будет заделать стыки соединения герметиком.
- Переходными муфтами производят подсоединение желобов с пескоуловителем , для этого в его корпусе присутствуют заглушенные отверстия или предусмотренные для их устройства места.
- После контроля уклона и качества укладки, желоба по бокам заливают бетонным раствором. Перед заливкой следует одеть на желоба декоративные решётки для предотвращения деформаций из-за давления на стенки бетонной смеси.
- Производят засыпку пазух траншеи грунтом.
Такой дренаж вокруг дома в процессе эксплуатации требует периодической очистки дождеприёмников и решёток по мере засорения. В зависимости от количества осадков процедуру очистки рекомендуется проводить раз в две-три недели.
Технология выполнения глубинного дренажа
Такой дренаж вокруг дома своими руками можно выполнить по двум схемам: пристенной или кольцевой. В обоих случаях он представляет собой систему дренажных перфорированных труб, собирающую почвенные воды на глубине их залегания, которые затем отводятся за пределы участка. Производство таких работ, по сравнению с поверхностными системами, характеризуется большим объёмом выкапываемого грунта.
Пристенная схема дренажа
Пристенный
дренаж вокруг дома обычно устраивают параллельно с возведением фундамента и стен подвала строящегося здания для избежания впоследствии дополнительных земляных работ. Однако в случае необходимости, если проблема с грунтовыми водами обнаружилась позже возведения здания, трудностей с устройством такой системы так же не возникнет.
Технология устройства:
- Стены подвала здания обмазываются двумя слоями горячей битумной мастики с армированием первого слоя малярной сеткой.
- По периметру здания вдоль фундамента откапывают траншею на 0,3-0,5 м. ниже глубины залегания подошвы фундамента, на углах постройки и в самом нижнем месте на участке предусматривают приямки для устройства смотровых колодцев.
- Производят засыпку выравнивающего слоя песка толщиной 0,1-0,2 м. и тщательно послойно трамбуют, соблюдая необходимый уклон дна траншеи порядка сантиметра на метр длины.
- Укладывают в траншею слой геотекстиля , стараясь чтобы края ткани на 50-70 см. заходили на стены подвала и траншеи.
- Засыпают слой щебня порядка 10 см. толщиной.
- На щебень укладывают дренажные трубы, ориентируя их отверстиями вниз.
- В предназначенных для этого местах устанавливают смотровые колодцы и присоединяют к ним дренажные трубы. Верхний обрез колодцев должен располагаться выше поверхности земли. Дренажные трубы в колодцах должны иметь разрывы, это позволит в случае засорения их прочистить.
- Поверх дренажных труб в траншею производят засыпку слоя щебня так, чтобы он покрывал трубы на 0,1-0,2 м.
- Краями геотекстиля со стенок траншеи накрывают получившуюся конструкцию дренажа вокруг фундамента дома и закрепляют их синтетическим шпагатом.
- Засыпают траншею грунтом.
Технология устройства кольцевого дренажа вокруг дома своими руками
Выполнение дренажа по этой схеме во многом схоже с пристенной системой и технологии проведения работ практически идентичны. Кольцевой дренаж оптимален при размещении участка на глинистых и суглинистых грунтах в зданиях, где подвал или техническое подполье не предусмотрены. В этом случае траншею под дренажные трубы копают на дистанции 1,5 – 3,5 м. от дома, укладывая при этом междудренами
и постройкой слой глины (так называемый глиняный замок) для защиты основания от инфильтрации грунтовых вод. В остальном технология производства работ ничем не отличается от пристенной схемы выполнения. Вдобавок, в случае расположения траншей на расстоянии порядка 1,5 м. от дома, возможно их использование для сбора дождевой воды посредством устройства на том же месте линейного дренажа. Это сэкономит время и силы на проведении земляных работ при укладке линейных дождеприёмников.
Как видно из материалов этой статьи, устройство своими руками дренажа вокруг дома — довольно несложное занятие и под силу абсолютно любому владельцу загородных построек при наличии желания и некоторого количества финансов.
Дренаж дома: своими руками, пошаговая инструкция, видео, советы и рекомендации. Из этой статьи вы узнаете особенности такой конструкции, как дренажная система дома: устройство дренажа у фундаментной части дома, правила выполнения этой процедуры и выдвигаемые требования к ливневой канализации. Вы сможете подробно изучить технологию создания водоотвода пристенного типа, а также ознакомитесь с расценками на этот вид работ, выполняемых специалистами под ключ.
Дренажная система обустраивается для защиты дома от ливневых, талых и грунтовых вод
Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.
Устройство дренажной системы для частного дома
Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.
Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.
Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.
Целесообразность устройства дренажа вокруг дома
Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.
Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды
К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.
Установка для частных домов целесообразна в таких случаях:
- Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
- Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
- Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
- Грунтовые воды расположены слишком близко к поверхности.
Проектирование дренажа фундамента жилого здания
Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.
Основные виды дренажа и ливневки вокруг дома
Правильно сделать дренаж вокруг дома, как и монтаж ливневой системы на садовом участке, достаточно легко. Главное при этом:
- правильно выполнить расчеты;
- выбрать соответствующий условиям участка тип системы;
- подобрать подходящие по техническим и эксплуатационным характеристикам материалы;
- осуществить дренаж фундамента и отмостки в соответствии с требованиями и технологией.
Дренажная система вокруг дома
Выбор системы для дренирования фундамента
Тип системы подбирается на основе того, какими условиями располагает территория. Чем острее стоит проблема с затоплением участка, тем более решительными должны быть меры защиты.
Основные типы поверхностных систем:
- ливневка или – установка поверхностного дренажа вокруг дома. Ее основное достоинство заключается в простой и доступной технологии. Большая часть работ осуществляется быстро и без помощи специалистов. К недостаткам этой системы можно отнести ограниченные возможности. Ливневка способна отвести только талую и ливневую влагу, с проблемой грунтовых вод она справиться не может;
- линейная система – охватывает обширный диапазон задач, способна осушить территорию всего дачного участка и зону около здания. Вода в этом случае перемещается по каналам и поступает в колодец для дренажа. В большинстве случаев каналам присущ линейный тип размещения. Поверх надеваются специальные решетки;
- точечная система – вариант дренажа фундамента своими руками, который позволяет осуществить быстрый отвод лишней влаги из локально расположенных источников. К таким источникам относятся поливочные краны и водосточные трубы. Дренаж точечного типа перекрывается декоративными решетками, изготовленными из металла. Они препятствуют засорению системы мусором и опавшими листьями. От каждой точки приема воды выполняется укладка дренажных труб вокруг дома своими руками в соответствии с технологией, предполагающей последующее соединение путей передачи воды с единую магистраль, ведущую к колодцу.
Линейный водоотвод вокруг дома
Полезный совет! Точечную и линейную системы можно объединить, получив при этом комбинированный вариант дренажа, позволяющий повысить эффективность осушения участка вокруг здания.
Особенности качественного устройства дренажа дома: стоимость работ
Цена дренажа вокруг дома под ключ, разумеется, гораздо выше стоимости аналогичных работ, произведенных собственными руками. Но в этом случае вы получаете:
- гарантированное качество результата;
- полное соблюдение всех технологических норм;
- точный расчет всех параметров и правильный выбор материалов;
- отсутствие ошибок, фатальных для системы;
- высокую скорость организации дренажа фундамента под ключ.
Цена дренажа на участке вокруг дома (ливневка):
К указанной стоимости дренажа вокруг дома добавляется цена монтажа каждого дополнительного дождеприемника, если в том есть необходимость. Она составляет 1500 руб./шт.
Чтобы произвести более точный расчет стоимости, необходимо учесть количество стояков, ведущих с кровли (для каждого стояка следует закупить дождеприемник), а также длину здания по периметру (на основе этого показателя определяется погонаж системы).
Полезный совет! Если вы хотите организовать систему для отвода ливневых вод, достаточно ограничиться ливневкой мелкого заглубления (до 1 м). Она сможет функционировать только в теплое время года. С дождевыми и талыми водами справится система с уровнем заглубления ниже промерзания почвы (более 1,5 м). Такой тип канализации можно использовать в сочетании с системами водостоков с кабельным подогревом.
Распространенные схемы дренажа фундамента и садового участка
Все системы дренажа вокруг дома по типу расположения можно распределить на две группы:
- дренаж у фундаментной части здания;
- системы дренирования садовых участков.
Схема дренажной системы на дачном участке
Для организации ливневых и дренажных конструкций для садовых участков используются следующие схемы:
- «елочка»;
- «частичная выборка»;
- «параллельное размещение».
В остальных случаях используются другие схемы дренажа фундамента: пристенная и кольцевая.
Пристенная схема размещения дренажа подразумевает окапывание и обустройство глиняного замка через весь фундамент по периметру. Ширина этого элемента составляет 0,5-1 м. Данный вид схемы рекомендуется использовать в том случае, если здание имеет подвальное помещение или оснащено цокольным этажом. При этом глубину дренажа вокруг дома определяет уровень размещения полов. Трубы помещаются примерно на 25-30 см ниже, чем пролегает поверхность пола.
Система дренирования у основания дома состоит из:
- песчаной подушки;
- геотекстильной пленки;
- трубопровода (внутренний диаметр 100-200 мм);
- прослойки из песка, имеющей дренирующее назначение;
- почвы;
- прослойки из глины (можно заменить гидрозащитным пленочным покрытием).
Кольцевой (траншейный) дренаж – больше всего подходит для песчаных поверхностей
Схема кольцевого дренажа вокруг дома предполагает прокладку траншей с отступом от здания на 1,5-3 м. Чтобы исключить проникновение влаги в зону, расположенную между основанием дома и траншеей, нужно организовать глиняный замок.
Полезный совет! Глубину траншей подбирайте с учетом размещения подошвы фундамента. От нее нужно отступить вниз на 0,5 м. Благодаря этому вы исключаете вероятность затопления цокольного этажа, а также подвальных помещений.
Устройство дренажа дома: цена услуг специалистов по работе с фундаментом
Как и в случае с ливневками, расценки на организацию системы дренирования у фундамента зависят не только от длины здания по периметру, но и от уровня заглубления конструкции водоотвода.
Обустройство кольцевого дренажа вокруг дома: стоимость работ под ключ:
Установка для этой системы коллекторного колодца, укомплектованного насосной станцией, обойдется примерно в 35000 руб. При условии, что диаметр изделия равен 1 м.
Расчет точной стоимости работ под ключ выполняется с учетом глубины основания дома (от этого показателя зависит уровень заглубления), а также длина здания по периметру (учитывайте еще и необходимый отступ от стены).
Обустройство пристенного дренажа дома: цена работы под ключ:
При монтаже дренажа вокруг дома по этой схеме используются такие же коллекторные колодцы, как и в предыдущем случае.
Дренажная система дома: устройство дренажа своими руками
Для обустройства дренажа отмостки вокруг дома или другой аналогичной системы на первоначальном этапе осуществляется анализ грунта. Как правило, такие данные становятся известны еще во время строительства фундаментной части здания. Для этого осуществляется бурение нескольких скважин (4-5 шт.) в зоне строительства на глубину 5 м и производится изучение местности.
На глинистых и суглинистых видах почв влага от осадков и таяния снегов скапливается в верхней прослойке грунта. Аналогичная ситуация получается, если грунтовые воды проходят на глубине менее 2,5 м от поверхности.
Дренаж вокруг дома позволяет замедлить процесс разрушения фундамента из-за воздействия грунтовых вод
Полезный совет! Если вы не уверены в собственных силах, поручите выбор дренирующей системы профессионалам. В случае возникновения неполадок, специалисты смогут исправить причины их появления.
Планирование дренажа вокруг дома: как правильно сделать расчет глубины промерзания:
В таблице указан максимальный предел промерзания. На практике этот показатель, как правило, меньше примерно на 20-30%.
Организация пристенного дренажа дома: как правильно делать монтаж
Перед установкой дренажной системы вокруг дома своими руками нужно выполнить ряд подготовительных работ, поскольку эта конструкция будет примыкать к фундаментной части здания. Подготовка включает:
- Обработку основания битумным грунтующим составом с наружной стороны.
- Нанесение поверх подсохшей поверхности битумной мастики.
- Наклеивание армирующей сетки с размером ячеек 2х2 мм.
- Просушка поверхности в течение дня.
- Нанесение второго слоя битумной мастики.
На схему укладки труб может оказать влияние удельный вес грунта. Данные по основным категориям почв размещены в таблице.
Расстояния между дренами для устройства дренажа вокруг дома своими руками :
| Глубина монтажа трубопровода, см | Оптимальное расстояние между трубами, см | ||||
| Легкие типы почвы | Почвы со средними показателями | Тяжелые глинистые почвы | |||
| 450 | 450-550 | 400-500 | 200-300 | ||
| 600 | 650-750 | 500-650 | 300-400 | ||
| 900 | 900-1100 | 700-900 | 400-550 | ||
| 1200 | 1200-1500 | 1000-1200 | 450-700 | ||
| 1500 | 1550-1800 | 1200-1500 | 650-900 | ||
| 1800 | 1800-2200 | 1500-1800 | 700-1100 | ||
Полезный совет! При составлении схемы укладки трубопровода учитывайте не только удельный вес, но и тип почвы. На песчаных грунтах оптимальный шаг укладки труб составляет не более 50 м, на глинистых – 10 м, на суглинистых – 20 м.
Технология создания дренажа дома: как сделать основной массив работ
Порядок создания дренажа фундамента своими руками на глинистых почвах:
- в самом низком месте участка выполняется монтаж коллекторного колодца;
- формируется траншея вдоль фундамента с уклоном к водосборнику, который регулируется с помощью строительного уровня;
- создается песчаная подушка на дне траншей толщиной 5 см;
- поверх песчаной подушки укладывается геотекстильная ткань с запасом, чтобы концы полотна можно было завернуть внахлест;
- формирование гравийной подушки толщиной 10 см;
Устройство дренажа дома – задача первоочередной важности
- монтаж труб под углом в 2°;
- стыковка элементов трубопровода с помощью угловых соединителей и переходников;
- по углам сооружения помещаются смотровые колодцы. От них к водосборному колодцу прокладывается трубопровод с уклоном;
- формирование насыпи из гравия толщиной 10 см;
- оборачивание труб с гравием свободными концами геотекстильной ткани, которая фиксируется прочными синтетическими веревками;
- заполнение траншей землей или же песком (в зависимости от типа почвы на участке).
Обустройство кольцевого дренажа вокруг дома своими руками: как сделать монтаж системы
Для монтажа этой системы требуется сделать вокруг сооружения замкнутую систему траншей с учетом того, что их глубина должна превышать уровень размещения фундамента на 0,5 м.
Полезный совет! Используйте в работе перфорированные трубы. Траншеи нужно удалить от основания дома на 5-8 м, иначе почва вокруг конструкции начнет проседать.
Для системы водоотвода
Траншеи в этом случае также должны располагаться с уклоном к колодцу для сбора воды. Минимальный показатель наклона – 2-3 см/пог.м. Досыпая песок или убирая его, этот показатель можно контролировать.
Пошаговая технология обустройства дренажа вокруг фундамента:
- На дно траншеи насыпается песок и настилается геотекстильная ткань с запасом (свободные края нужно завернуть на стенки траншеи).
- Формируется щебневая подушка толщиной 10 см.
- Выполняется монтаж трубопровода с диаметром элементов 10 см и более с углом наклона в 2°.
- Осуществляется установка смотровых колодцев в тех местах, где трубы поворачивают. На прямых участках можно установить колодцы на расстоянии 12 м друг от друга.
- Делается насыпь из гравия или же щебня (толщина прослойки 20-30 см).
- Выполняется обертывание свободными краями геотекстильной ткани.
- Траншеи заполняются до верха песком и землей.
Закрытый дренаж при соблюдении технологии устройства и правильной эксплуатации эффективно осуществляет сбор воды в течение многих лет
Организация дренажа вокруг дома своими руками без труб
Процесс обустройства дренажа вокруг дома может обойтись без применения труб и даже щебня. Альтернативные виды дренажа:
- Засыпная система – в качестве наполнителя для траншей используются подручные материалы (осколки бетона, битый кирпич, камни, куски затвердевшего цемента) и обязательно геотекстильная ткань.
- Дренаж на основе бутылок из пластика – материал с закрученными крышками укладывается продольно в траншеи, покрывается дерном и землей.
- Фашинная система – используются пучки хвороста диаметром 30 см, перевязанные капроновыми шнурками или проволокой.
- Жердяной дренаж – на дно траншей выполняется монтаж палочек-распорок, куда укладываются затем небольшие молодые деревца или длинные сучки.
- Дощатая система – доски помещаются на дно траншей таким образом, чтобы получился треугольник в сечении, устремленный вершиной вниз. Перед заполнением землей на доски рекомендуется уложить мох в качестве фильтра.
Дренаж фундамента необходим для защиты дома при высоком уровне грунтовых вод
Однако такие системы могут повести себя непредсказуемо и сроки службы дренажа из подручных материалов предугадать невозможно.
Используйте для более подробного рассмотрения классической технологии создания своими руками дренажа вокруг дома видео, размещенное ниже. Только в этом случае вы сможете добиться действительно качественного, эффективного и долговечного результата. Придерживаясь требований в отношении технологии, вы получите надежную систему дренирования, даже если создаете систему траншей из щебня без трубопровода.
Дренаж дома – это система, функция которой заключается в отведении атмосферной и подземной влаги от фундамента. Без него можно обойтись очень редко в районах с хорошо проницаемой почвой, отсутствием паводка и низким круглогодичным уровнем грунтовых вод.
В остальных случаях эта система необходима, так как защищает фундамент, цокольный этаж от дождевой, талой вод и подъема грунтовки, а также от разрушающего действия почв, склонных к вспучиванию при увлажнении и замерзании. Таким образом, дренаж продлит срок эксплуатации здания и препятствует развитию плесени в подвальном помещении.
Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.
Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем .
- Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.
- Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзи т и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
- Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.
Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.
Классическая схема дренажа вокруг дома
Чаще всего отвод воды от фундамента представляет собой систему дрен , окружающих дом, а также ревизионных и дренажного колодцев. Обустраивают такой дренаж следующим образом:
- вокруг дома выкапывают траншеи, дно которых имеет уклон в 5-10 мм на каждый метр в сторону низшей точки участка, где будет установлен водосборник;
- на утрамбованное дно засыпают щебень или другой дренирующий материал;
- сверху укладывают под уклоном дренажную трубу ;
- в местах, где дрены формируют прямой угол или пересекаются несколько труб, устанавливают колодцы для ревизии ;
- сверху дрены засыпают тем же дренирующим материалом, а затем песком и грунтом;
- в самой низкой точке участка монтируют дренажный колодец, который необходим для сбора воды;
- производят обратную засыпку всех колодцев.
Это упрощенное описание конструкции околодомовой дренажной системы. В реальности дренаж может быть пристенным или кольцевым, все зависит от особенностей грунта и самого частного дома.
Пристенный дренаж
Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.
Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.
Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента. Наклон в этом случае также важно соблюдать.
Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.
В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.
Сверху желоба закрываются решетками.
Траншейная или кольцевая система
Такой тип дренажа применяется для защиты дома , который находится на участке с песчаными почвами и не имеет цоколя. Располагают траншейную систему на расстоянии от 3 до 12 метров от домового фундамента, лучше всего удалять ее минимум на 5 м от здания, чтобы избежать усадки грунта, которая приведет к разрушению основы строения. При устройстве такой системы водоотвода от фундамента зданий применяются все те элементы, что в описанной выше классической системе.
Для дополнительной защиты основания дома также применяют глиняный замок . Кроме того, общим правилом является монтаж дрен на глубине в 50 см от низшей точки пола. Остальные параметры определяются в каждом конкретном случае.
Устройство пристенного дренажа фундамента вокруг дома
Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:
- разновидности грунта;
- наличия у здания цокольного этажа или подвала;
- происхождения воды, которую нужно отводить.
Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.
Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж .
Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.
Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.
Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:
- дом, а также прилегающие к нему строения;
- деревья и кустарники;
- места прохождения дрен в зависимости от выбранного типа дренажа;
- ревизионные и дренажный колодцы.
Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.
На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта. Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон.
Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.
Как правильно сделать закрытый дренаж вокруг дома своими руками
Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:
- лопаты двух видов (штыковая и совковая);
- ватерпас для проверки уклона;
- трамбовка ручного типа;
- приспособление для удаления лишнего грунта с участка (носилки или тачка);
- рулетка;
- геотекстиль;
- засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
- песок;
- смотровые и дренажный колодцы;
- дренажный насос;
- дрены и фитинги для их соединения друг с другом и с колодцами.
Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.
Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.
Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.
Смотровой и покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.
После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:
Дренажная система готова.
Видео о том, как сделать дренажную систему вокруг дома своими руками:
Несколько слов о пластиковом дренажном колодце
В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.
От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом . Воду с колодца можно использовать для технических нужд и полива.
Сколько стоит дренаж
Если вы решили полностью сделать дренаж участка самостоятельно , то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:
- Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
- Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
- Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
- Средняя цена за куб речного песка составляет порядка 600-700 рублей.
В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.
Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.
Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр , за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.
Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.
Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.
Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.
Дренажная система вокруг дома своими руками — инструкция по проектированию
Вы проектируете дом и задумались об одновременном обустройстве дренажной системы вокруг него? А может дом уже давно готов, но сырость в подвале нарушает гармонию и комфорт в вашем жилье? И в том и в другом случае — необходимая мера, про которую не следует забывать. множество. Рассмотрим подробнее, как своими руками проложить коммуникации для отвода влаги вокруг дома.
Как сделать фундамента своими руками
Дренаж представляет собой систему труб, проложенных под уклоном в специальных траншеях и оснащенных ревизионными колодцами. Избыточная влага из грунта, скапливаясь в перфорированных трубах, самотеком поступает в накопительный колодец.
Проектируем дренажную систему
Эффективность всей системы зависит от точности ее проектирования. Поэтому стоит уделить должное внимание данному этапу подготовки.
Проект дренажной системы начинается с геологических исследований: определения типа почвы, максимального уровня грунтовых вод, самой высокой и самой низкой точки участка. На план наносится весь участок с указанием деревьев, сооружений, непосредственно здания в масштабе. Можно воспользоваться бумагой в клетку или графическим редактором. Дрены будут проложены по периметру дома (на расстоянии не более 1 метра и на глубине — чуть ниже уровня закладки фундамента, оптимальный уклон траншей — 3 см на 1 погонный метр), а должен быть расположен в самой низкой точке участка. Следуя этому правилу, указываем на чертеже прокладку труб, места для установки смотровых/поворотных колодцев и точку сброса (поворотные колодцы должны находиться на каждом повороте труб, смотровые — через каждые 30-40 метров на прямых участках трубопровода).
Выбираем дренажные трубы и готовимся к земляным работам
Итак, план составлен, пора заняться приобретением материалов для устройства дренажной системы вокруг дома.
Трубы для дренажных систем выпускают из: пластика (с гладкой стенкой или гофрированные), «Перфокор» (трубы из пластика с минеральными добавками), асбестоцемента, керамики. У труб различный диаметр и класс жесткости, дополнительно могут быть встроены фильтры для предотвращения засора перфорации. Для дренажа подойдут трубы Ø100-110 мм, при этом, чем ниже уровень прокладки дрен, тем прочнее должен быть материал.
Гибкие пластиковые трубы для дренажа использовать не рекомендуется ввиду сложности соблюдения точного уклона и возможных отложений ила в местах незначительных изгибов в процессе эксплуатации. Дрены можно сделать своими руками из гладкостенных оранжевых пластиковых канализационных труб, просто просверлив в стенках достаточное количество отверстий.
Не забудьте приобрести остальные материалы для обустройства дренажной системы: фитинги (тройники, переходники, муфты, заглушки), материал для устройства стенок смотровых колодцев (например, пластиковые кольца или пластиковые трубы), крышки люков для смотровых колодцев, герметик силиконовый, щебень, песок, цемент, геотекстиль (нетканный материал, способный пропускать воду и задерживать частички песка и почвы), лопаты, строительный уровень и рулетка, капроновый шнур. Также понадобится гидроизолирующий состав для покрытия фундамента.
Земляные и гидроизоляционные работы
Земляные работы, которые можно выполнить вручную или экскаватором, начинаются с копки по периметру здания траншеи, которая должна быть расположена на расстоянии полуметра от фундамента и залегать на 30 см ниже его (в самой высокой точке участка). От этой самой высокой точки участка траншеи должны проходить под уклоном в сторону точки водосбора как минимум 1 см/м.
Стенки траншеи можно сделать прямоугольной или трапециевидной формы. Второй вариант более удобен на рыхлых, осыпающихся почвах. Ширина траншей принимается равной диаметру дренажных труб с запасом в 40-50 см (для труб диаметром 100 см ширина траншеи составит около полутора метров). Точность проведения земляных работ проверяйте натянутыми по дну траншеи маяками или нивелиром.
На каждом повороте траншеи и через каждые 30-50 метров прямых участков необходимо выкопать небольшие котлованы под смотровые колодцы. Не забудьте в процессе копки удалить из почвы острые камни, крупные комья земли и посторонние предметы, которые могут повредить дрены.
Укладка фильтрующего слоя и сборка дрен
Когда траншея по периметру прокопана с должным уклоном, котлованы под колодцы готовы, можно приступать к дальнейшим действиям.
Если вы располагаете достаточным количеством геотекстиля, уложите данный материал на дно траншеи (с припуском на стенки). Если же вы сэкономили и не приобрели геотекстиль, то дно траншеи следует засыпать десятисантиметровым слоем утрамбованного песка. Далее на геотекстиль или песок следует засыпать слой мелкого гравия толщиной около 10 см. Можно приступать к сборке дрен.
Если ваши трубы не имеют фильтров, защищающих дренажные отверстия от засорения, оберните их одним слоем геотекстиля и закрепите его полимерным шпагатом.
Укладывать трубы необходимо по центру траншей, соединяя их в единый замкнутый контур фитингами и муфтами (при сборке желательно использовать на поворотах по 2 фитинга с углами 45°, избегая установки фитингов с прямыми углами, чтобы избежать возможных засоров). Все стыки желательно промазать силиконовым герметиком. В том случае, если отверстия на дренажных трубах расположены только с одной стороны, то трубы укладываются данными отверстиями вниз. Не забудьте установить поворотные и смотровые колодцы, снабдив их крышками и заглушками на дне. Установите , в который будет сбрасываться вся собранная в дренах вода. Высота колодцев (в том числе и колодца-водоприемника) выбирается исходя из глубины траншеи и необходимости легкого доступа к люку после окончания ландшафтных работ около дома.
После монтажных работ, трубы следует засыпать слоем щебня, после чего краями геотекстиля, уложенного на дно в самом начале, накрыть этот фильтрующий слой засыпки (щебень засыпается чуть выше нижнего уровня ростверка).
Видео — Дренажная система вокруг дома своими руками
Кольцевая дренажная система вокруг дома
Кольцевой дренаж обустраивают в тех случаях, когда дом уже возведен, а отмостка проложена. Основных отличий кольцевого от пристенного технологически нет, за исключением следующих моментов:
- траншею необходимо прокладывать по периметру дома на расстоянии до трех метров от фундамента, при этом все правила земельных работ, включая уклон и глубину, остаются неизменными;
- после прокладки дрен и установки колодцев, следует засыпать десятисантиметровый слой щебня, обернуть его свободными краями геотекстиля, после чего до нулевого уровня засыпать грунт;
- вместо устройства отмостки засыпанные траншеи кольцевого дренажа засыпаются тонким слоем гравия (или дерном) и декорируются, как кольцевая дорожка, ведущая к точке водосброса.
Как сделать линейный дренаж фундамента своими руками
Линейный дренаж подразумевает прокладку дренажных лотков на прилегающей к дому территории, а также может быть установлена по периметру здания (в том числе около входной двери) для сбора и отвода поверхностных вод. Система сообщающихся желобов (лотков) может быть дополнена точечными дождеприемниками для сбора дождевой воды с крыши и пескоуловителями с подключенными дренажными трубами, по которым вода будет отводиться в коллекторный колодец. Система защищает фундамент здания и отмостку от пагубного влияния излишней влаги.
Готовим план линейного дренажа
В графическом редакторе или на бумаге в клетку чертим план имеющихся на участке построек (вид сверху). Далее отмечаем по периметру линию прокладки линейного дренажа, обозначаем места для установки точечных дождеприемников, придверной решетки, точку сброса воды (дренажный колодец стоит расположить в самой низкой точке участка).
Закупаем материалы
Для работы понадобятся: кельмы, лопаты, цемент, песок, рубероид или толь, герметик, лотки с решетками, пескоуловители, заглушки, дренажные трубы, капроновый шнур, строительный уровень, болгарка.
Земляные и монтажные работы
Наступать на дренажные лотки можно только после того, как высохнет цемент. В процессе эксплуатации лотки следует периодически прочищать струей, вынимая корзинки для сбора мусора.
Узнать подробнее о тонкостях установки поверхностной дренажной системы можно из видеоурока.
Цены на пескоуловитель
пескоуловитель
Видео — Поверхностный дренаж вокруг дома
Схема установки дренажного лотка
Дренаж вокруг дома, гидроизоляция фундамента и отмостка - это комплекс мер, направленных на предотвращение намокания основания здания и потери несущих свойств грунта. А устройство выбирают в зависимости от вида фундамента, типа грунта, характера верховодки и уровня подземных вод.
Виды
Дренаж вокруг дома бывает поверхностным, глубинным и пластовым. А если быть точным, то система дренажа часто представляет собой комбинацию этих видов. Например, пластовый вид не будет эффективным, если его не «замкнуть» на глубинный.
Поверхностный
Этот вид отвечает за сбор осадков и талых вод. Он в свою очередь может быть двух видов:
- Открытый. Это система канав или траншей, которые проложены с уклоном к коллектору ливневой канализации или дренажному колодцу. Полностью открытые канавы обычно устраивают только на границах участка. Вокруг дома (по периметру отмостки), возле площадок и дорожек в траншеи укладывают желоба, которые закрывают решетками.
- Засыпной. Это также система траншей, но уже засыпанных щебнем (или гравием) крупной и средней фракции, куда для «расклинки» добавляют мелкую фракцию, отсев или крупнозернистый песок.
Глубина траншей лежит в пределах 50-70 см.
Глубинный
Это система закрытого типа, которая отвечает за отвод осадочных и талых вод, а также сезонной верховодки. На болотистых участках и в непосредственной близости к водоемам, глубинный дренаж вокруг дома снижает нагрузку на гидроизоляцию фундамента от воздействия грунтовых вод высокого залегания (выше 2 метров от уровня земли).
Виды глубинного дренажа:
- Пристенный. Назначение - снижение напорного давления вод на гидроизоляцию стен подземной части заглубленного фундамента дома с подвалом или подземным этажом. Состоит из дренажных труб, уложенных по периметру подошвы фундамента. Проходит на границе подпорной стенки гидроизоляции или глиняного замка (при условии, что они есть).
- Кольцевой. Используется вокруг дома с мелкозаглубленным фундаментом. Дренажные трубы уложены ниже подошвы фундамента по периметру дома за внешней границей отмостки.
- Сплошной. Этот вид используют для осушения всего участка дома. Схема состоит из магистральных и вспомогательных каналов, при которой вспомогательные укладывают «елочкой» по направлению к основным, а те в свою очередь сходятся водосборным колодцам.
Пластовый
Этот вид дренажа можно отнести к глубинному, но он проходит не вокруг дома, а под ним. Точнее - под плитой фундамента или бетонными полами по грунту.
В стандартном исполнении само основание плиты в виде подушки из засыпки песка и щебня имеет собственные хорошие дренажные свойства. А так как площадь дна котлована больше площади плиты, то для организации отвода от фундамента вод, достаточно по периметру устроить из труб кольцевой дренаж.
Более сложная схема, когда дно котлована делают с уклоном от центра к краям или с понижением в одно сторону (практикуется для склонов). А вода из дренажного слоя отводится дальше по системе труб в приемники или колодцы.
Самая сложна схема, когда по дну котлована дополнительно роют траншеи, в которые засыпают щебень. Для полов по грунту дополнительно укладывают трубы, которые соединяют с пристенным дренажом.
Устройство
Поверхностный дренаж отличаются по способу создания каналов отвода воды.
Более простое устройство у засыпного поверхностного дренажа:
- согласно схеме роют траншеи (шириной не менее 40 см);
- утрамбовывают дно, формируя уклон в сторону водосборника;
- засыпают дно слоем песка (до 10 см);
- до уровня поверхности насыпают щебень средней и крупной фракции.

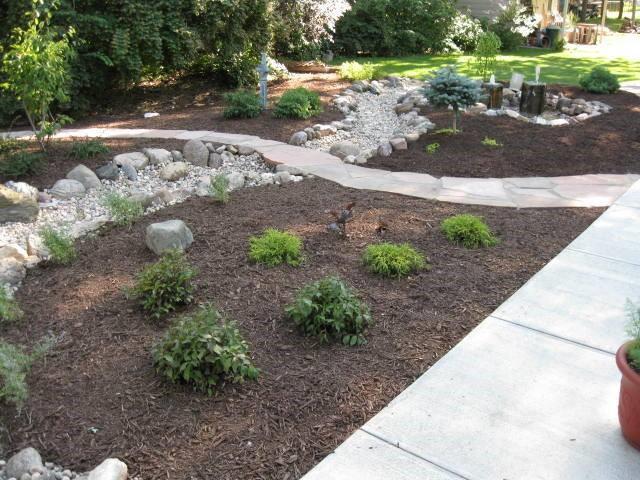

В декоративных целях верхний видимый слой можно сделать из гальки и небольших валунов, чтобы создать имитацию «сухого ручья».
Устройство поверхностного дренажа лоточного типа (ливнёвки) чуть сложнее, но он более распространенный:
- согласно схеме роют траншеи с учетом размеров лотков и бетонного основания;
- на утрамбованное дно отсыпают слой из смеси песка и щебня;
- формируют из тощего бетона основание с необходимым уклоном;
- устанавливают желоба, заливают пазухи траншеи бетоном и трамбуют его;
- монтируют сверху решетки.
Схема
Устройство глубинных видов дренажа отличается между собой только по уровню укладки труб и схемам расположения на участке, а принцип построения у всех общий:
- на отведенном по схеме месте устраивают коллекторный колодец;
- роют траншеи кольцевого дренажа, а для общей системы - магистральные и вспомогательные каналы;
- трубы пристенного дренажа укладывают во время строительства или реконструкции дома, когда фундамент полностью открыт до самой пятки;
- в местах поворотов траншей устраивают ревизионные колодцы (если расстояние от поворота до следующего колодца больше 20 м), а при большой длине прямого участка ревизии устраивают через 25 м;
- дно траншеи не должно иметь твердых выступающих включений, а стенки должны быть прямыми для плотных грунтов или в виде трапеции с укрепленными откосами на время работ для рыхлых грунтов;
- при необходимости дно траншеи «усиливают» засыпкой песка или укладкой искусственного основания;
- если дренажная труба имеет фильтрующую оболочку, то вокруг нее делают однослойную засыпку крупнозернистого песка с высоким коэффициентом фильтрации;
- если труба не имеет оболочки из геотекстиля, то сначала вокруг нее делают засыпку щебнем мелкой фракции, затем следует слой песка.
При укладке гофрированной трубы без оболочки размер зерна должен быть меньше глубины гофра, а щебень не должен содержать колотых частиц с острыми краями.
Трубу без оболочки можно уложить по другой схеме:
- на дно и стенки траншеи укладывают геотекстиль;
- засыпают щебень;
- укладывают и соединяют трубы;
- сверху засыпают еще слой щебня;
- заворачивают полотнище геотекстиля, чтобы его края сошлись внахлест, и скрепляют их;
- засыпают траншею песком до уровня гумусного слоя;
- насыпают плодородный грунт или укладывают твердое покрытие дорожек.
Глубинный дренаж без труб
На грунтах с хорошей водопроницаемостью и низким УГВ устраивать вокруг дома дорогую глубинную дренажную систему из перфорированных труб нецелесообразно. Особенно, если участок небольшой. Но и поверхностная открытая или засыпная система тоже не подходит - забирает полезную площадь. В этих случаях устраивают глубинный дренаж без труб, или как его еще называют - мягкий дренаж.
Самая простая по исполнению схема имеет практически такое же устройство, что и глубинный дренаж, но без труб:
- роют систему траншей;
- на дно и стенки укладывают геотекстиль;
- засыпают щебень;
- заворачивают края текстиля внахлест;
- засыпают песок, а затем грунт.
Еще одно преимущество такого вида - простой характер работ. Сокращается время обустройства дренажа, плюс не надо следить за постоянным и непрерывным уклоном трубы - достаточно если общий уровень траншеи будет идти с понижением в сторону дренажного колодца или за границы участка (к канавам или водоему).
Есть вообще «народные» методы устройства мягкого дренажа без труб, когда в качестве водовода применяют пучки, связанные из длинного хвороста. А чтобы они не заиливались, их засыпают щебнем и песком.
Как сделать дренаж вокруг дома своими руками. Пошаговая инструкция
Если дом уже построен, и стало очевидно, что водопроницаемость грунта низкая, а пропускная способность пристенного или пластового дренажа недостаточна, то самый простой способ решить проблему переувлажнения грунта - кольцевой дренаж вокруг дома своими руками:
- Составляют схему расположения траншей с глубиной залегания и уклонами к коллектору или дренажному колодцу.
- Роют траншеи с шириною дна более 40 см. Глубина в самой «верхней точке» должна быть ниже основания на размер диаметра дренажной трубы плюс толщина щебеночной подушки.
- Дно траншей уплотняют, насыпают слой песка, затем щебня, формируют угол уклона в сторону приемника. Уклон рассчитывают в зависимости от диаметра трубы исходя из минимальной скорости воды 1 м/с. Но он должен лежать в пределах 0.5- 3%, быть постоянным или увеличиваться к самой нижней точке.
- Укладывают трубы по одной из выше перечисленных схем. Соединение дренажных труб проводят муфтами, которые в отличие от раструбных стыков не заиливаются. Выбор конкретного вида трубы (в том числе материала и кольцевой жесткости) зависит от глубины и расчетного давления сверху (засыпки, грунта, а при прокладке под дорожками или площадками надо учитывать вес покрытия и нагрузку на него).
На рынке появилась новинка - дренажные трубы с дополнительным фильтрующим слоем из гранул пенополистирола особенной формы. Этот слой расположен между трубой и оболочкой из геотекстиля. При укладке этого вида засыпка щебнем не требуется.
- Проводят обратную засыпку. Характер и очередность слоев выбирают соответственно виду дренажных труб.
Ниже представлено видео по устройству кольцевого дренажа. Хозяин дома подстраховался и дважды использовал геотекстиль - в качестве оболочки трубы и вокруг дренирующей засыпки. Такая система дольше не будет заиливаться в условиях глинистых грунтов. Здесь также хорошо показано как важно выбирать чистый щебень.
Дренаж вокруг дома не сложнее (но и не проще), чем автономная канализация с септиком и фильтрующим колодцем. Объем работ по прокладке труб больше, но нет жестких требований по герметичности системы. И сделать дренаж вполне по силам самому. Единственный сложный момент - если дренажный колодец монтировать из бетонных колец, то надо привлечь технику.
