Обустраивая загородные дома и дачи, люди мечтают об особой атмосфере тишины, уюта. Этому как нельзя лучше способствуют дровяные камины, которые не только эффективно обогревают помещение, но и доставляют чисто эстетическое наслаждение от созерцания огня. В этой статье мы расскажем, как сложить угловые камины для дома дровяные, про их особенности и технические характеристики. А наша пошаговая инструкция и порядовка кладки углового камина поможет справиться с этой непростой работой даже новичку.
Печь-камин обладает рядом неоспоримых преимуществ для владельцев загородных домов. Самое главное — их можно обустроить в домах, где не предусмотрена газификация или бывают проблемы с электричеством.
Камин достаточно быстро растопить, что позволяет обеспечить теплом семью даже в прохладный весенний или осенний вечер. И даже там, где камины являются дополнительным источником тепла, они станут отличным решением в межсезонье или при перебоях с электричеством/газом.

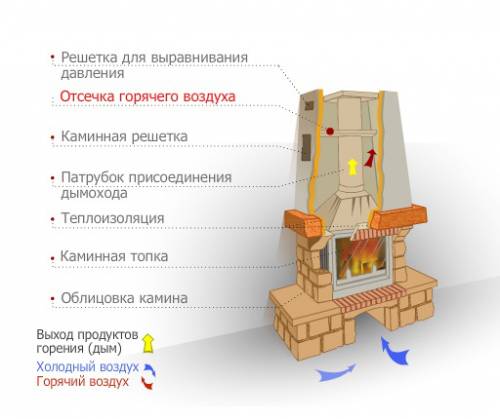

Какой бы дизайнерской замысловатостью ни отличался угловой камин, в нем всегда будут присутствовать следующие элементы:
- топка;
- зольник;
- колосниковая решетка;
- портал (корпус);
- дымоход.
Топка
Она в камине может быть закрытого или открытого типа. Это не сказывается на эффективности теплоотдаче. При выполнении камина с закрытой топкой, понадобятся следующие элементы: шибер, прозрачные дверцы из жаростойкого стекла.
Большую роль на длительность службы камина и его шибер, прозрачные дверцы из жаростойкого стекла.
Оказывают материалы, из которых он будет изготовлен. Внешнюю часть камина можно выполнить из обычного кирпича, но топка в обязательном порядке должна быть выложена из шамотного (жаростойкого).
Готовая чугунная топка значительно сократит время кладки камина и упростит задачу. Чтобы придать конструкции стильный аутентичный вид, достаточно будет обложить чугунную топку красным кирпичом и соорудить массивный дымоход.
Некоторые печники выкладывают внутреннюю часть готовой чугунной топки шамотным кирпичом, чтобы максимально снизить соприкосновение металла с огнем. Особенно этот момент важен в случае использования стальной топки.
Есть в конструкции камина еще такой элемент, как каминный зуб. Это небольшая камера, расположенная на задней части топки под уклоном в 20 0 .
Между уступом и облицовкой располагается загруженная площадка, которая имеет размер в 12,15 или 18 см (зависит от общего размера топочной камеры). Каминный зуб пропускает смесь топочных газов с холодным воздухом, которые двигаются на большой скорости.
Соприкасаясь со стенками дымосборника, горячий газ постепенно охлаждается, и он начинает опускаться вниз. Таким образом, в трубе создается турбулентность газового потока.
Если процесс горения в топке не интенсивный, то может произойти «зависание» дыма. Назначение каминного зуба – этому препятствовать.
Еще одной проблемой для хорошей тяги может стать завышенный по высоте портал камина. Но этого можно избежать, если увеличить скорость движения горячего газа в верхней части топки. Таким образом, произойдет подсос воздуха из комнаты в верхнюю часть портала.
Решить эту проблему можно с помощью каминного зуба – небольшого уступа, который позволит пережать поток газа в верхней части топки.
Зольник (или поддувало)
Учитывая интенсивный процесс сгорания поленьев в камине, образуется большое количество золы, которая опускается в специальную зольную камеру, находящуюся под топкой. Чтобы огонь в камине хорошо разгорался и отдавал тепло, нужна отличная тяга.
При засорении золой топочной камеры препятствует поступлению воздуха к огню.
Особенно этот момент важен, если вы собираетесь использовать дрова из мягких пород деревьев, так как они больше всего образуют золу.
Поддувало представляет собой небольшую камеру, расположенную под колосниковой решеткой топки.
Эта камеры может быть оснащена выдвижным устройством в виде ящика, а может иметь простую конструкцию с дверцей.
Но не только роль очистки от продуктов сгорания играет зольная камера. Через поддувало происходит поступление кислорода к огню, что обеспечивает интенсивное горение.
Дверца поддувала помогает регулировать тягу и контролировать интенсивность огня. При открытии, пламя усиливается. Соответственно, закрытая дверца преградит доступ к огню, и дрова будут медленно тлеть в камине.
Если конструкция камина не предполагает наличие дверцы на зольной камере, то основание топочной камеры необходимо выполнить с небольшим наклоном, во избежание просыпания пепла наружу.
Но не во всех каминах присутствует зольник. Если труба дымохода высокая и обеспечивает хорошую тягу, то дрова будут сгорать дотла. Чистка камина в таком случае будет производиться непосредственно из топочной камеры.
Если под топочной камеры расположен очень низко, у самого пола и нет возможности зольную камеру выполнить в подвале, тогда этот элемент печники тоже опускают.
Рабочие процессы в камине происходят следующим образом:
- поленья и дрова укладываются металлический колосник и поджигаются.
- Интенсивность горения управляется шиберной заслонкой, которая открывает или перекрывает доступ кислороду. При открытом типе топки, интенсивность горения можно регулировать только количеством дров.
- По мере сжигания дров, зола собирается под колосниковой решеткой, в специальном зольнике, который необходимо регулярно очищать.
- Продукты сгорания выводятся через дымоход.

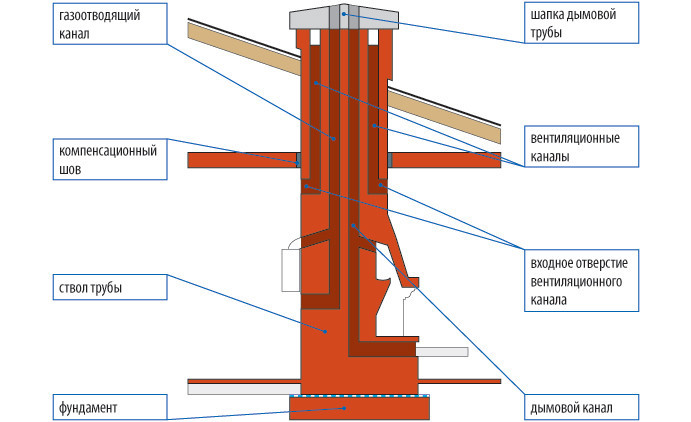

Через этот элемент конструкции выводятся продукты сгорания. Выполнен он может быть из кирпича, либо из стали. В магазинах также можно встретить готовые керамические конструкции, которые собираются из отдельных частей.
При строительстве дымохода дровяного камина, очень важно придерживаться элементарных мер пожарной безопасности и хорошо теплоизолировать места прохода трубы через стену и кровлю.
Печники классифицируют дымовые трубы по трем видам:
- стенные;
- коренные;
- насадные.
Если дымоход прокладывается внутри капитальной стены или сооружения, ее называют стенной. Она как бы является единым целым со стенным перекрытием.
А вот коренная дымовая труба представляет собой отдельный элемент, который стоит отдельно от камина (печи). Соединяется с основной конструкцией она при помощи перекидного рукава. В зависимости от количества печей и каминов, подключенных в коренной дымоходной трубе, таких рукавов может быть несколько.
Таким образом, коренная (удаленная) труба является сердцевиной для вывода продуктов сгорания и часто используется такая система именно в больших домах с множеством комнат. Это позволяет реализовать несколько каминов в доме и не нарушать эстетику экстерьера дома. Ведь в таком случае выход дымохода через кровлю будет только один.
Перекидной рукав, подсоединенный к удаленной трубе, выполняется из красного кирпича, на который надевают футляр из стали. Длина одного рукава не должна превышать 2 метров, иначе могут возникнуть проблемы с тягой, и снизится эффективность камина.
Для чистки рукава от сажи выполняется специальная прочистная дверца. А для того чтобы максимально увеличить тягу в перекидном рукаве, его приподнимают на 10 0 в сторону движения газов.
Этот же момент нужно учитывать, сооружая патрубки для прохода дымохода через стену.
Если камин располагается в месте, где нет возможности вывести вертикальный дымоход, то единственно верным решением будет строительство дымохода с выходом через стену на улицу.
При этом горизонтальные участки должны быть минимальными, а для сохранения хорошей тяги, их тоже приподнимают под углом в 10 0 .
А вот прокладывать патрубок на чердаке нельзя, так как может произойти образование конденсата из-за большой разницы в температуре, что повысит пожароопасность.
Насадная труба наиболее часто используется печниками при возведении каминов. Она упирается на массив камина. Но чтобы печь (камин) выдержал нагрузку дымохода, толщина стенок печи должна быть не менее ½ кирпича и более.
Минимальное сечение трубы при этом ½ * ½ кирпича.
Еще одним ключевым элементом дымоотводной трубы является распушка. Это расширение дымохода в том месте, где он проходит через чердачное перекрытие.
Для чего необходимо расширять трубу в этом месте?
Это позволит защитить деревянные потолки от перегрева. Для этого распушка выкладывается в толщину одного кирпича (можно и в 1,5 кирпича) и дополнительно изолируется асбестовым войлоком или листом, пропитанным глиняным раствором.
Все пространство между чердачным полом и разделкой нужно заполняется несгораемым материалом (бетоном).
Труба, которая проходит через чердачное перекрытие, называется стояк.
Есть еще один важный элемент в конструкции дымохода, который называется «выдра». Это небольшое расширение трубы при выводе через кровлю. Назначение выдры – защитить чердак от атмосферных осадков.
Меры противопожарной безопасности при кладке углового камина
Основные правила при кладке углового дровяного камина
Что касается противопожарной безопасности во время эксплуатации камина, то здесь тоже нужно придерживаться определенных правил:
- Не доводите топку камина до максимальной температуры.
- Обеспечьте безопасное расстояние между камином и предметами, которые легко воспламеняются (не менее 65-70 см).
- Проводите систематическую чистку камина от золы и сажи.
Для того чтобы камин хорошо прогревал помещение, необходимо правильно рассчитать его размеры перед этапом строительства.
На его габариты влияет:
- общая площадь комнаты;
- особенность места установки;
- вывод дымохода (через стену или через крышу).
Особенности угловых каминов
Среди множества видов конструкций каминов, угловой камин занял одну из первых позиций. Такой камин смотрится очень стильно в интерьере и при этом позволяет сэкономить пространство.
Угловой камин позволяет создать в доме неповторимую атмосферу тепла и подчеркнуть индивидуальный стиль.
Их отличает компактность, тепловая эффективность и аккуратный внешний вид.
Часто такую форму камина используют для зонирования комнаты, особенно если она имеет большую площадь.
Благодаря своей форме угловой камин идеально впишется в дизайн абсолютно любого интерьера. Несомненным достоинством угловой конструкции является простота в монтаже и оригинальность.
Для того чтобы угловой дровяной камин был максимально эффективным, необходимо при строительстве учесть следующие особенности.
- Он должен быть неглубоким и при этом широким. Тогда площадь теплоотдачи будет максимальной.
- Для повышения тепловой эффективности, в конструкцию дровяных каминов добавляют различные элементы: тепловые щиты, воздушный кожух и т.д. Нагреваясь, они дают дополнительное тепло.
- Кладка камина не обязательно должна быть ровной. Некоторые кирпичи могут выступать – это никак не сказывается на теплоотдаче.
- Для повышения эффективности теплоотдачи, не рекомендуется выполнять слишком массивный облицовочный слой.
Но каким бы большим, массивным и стильным не получился угловой дровяной камин, не забывайте, что он, в первую очередь, выполняет декоративную функцию. Поэтому использовать его в качестве основного источника тепла не получится.
Если дача или дом расположен в северной или в восточной части страны, то без хорошей системы обогрева не обойтись.
По дизайнерскому решению, угловые камины могут быть оформлены в:
- модерн стиле;
- кантри;
- классическом.
Классический угловой камин в английском стиле выполняют в виде формы буквы «П». Для облицовки обычно используется керамическая плитка либо красный кирпич.
А вот для кантри, как правило, выбирают форму буквы «Д». В верхней части конструкции располагается деревянная балка.
Стиль модерн отличают более плавные формы. Такой вариант прекрасно впишется в любое помещение.
Рисуем проект углового камина
Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.
Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.
Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.
Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.
Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом
Рассчитываем размер топочной камеры
От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.
Площадь помещения необходимо разделить на 50.
Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.
Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м 2 .
Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.
Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.
Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.
Рассчитываем размер дымохода
Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.
Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.
При меньшем диаметре значительно снизится тяга.
Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.
Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.
Какие материалы лучше использовать для кладки камина?
Для кладки камина вам понадобится 2 вида кирпича: шамотный и красный полнотелый.
Из жаростойкого шамотного кирпича необходимо будет выполнить топочную камеру, а красный кирпич пойдет на внешнюю часть конструкции.
Кроме этого понадобится специальный кладочный раствор, который делают из речного мелкого песка и глины.
Можно, конечно, купить в строительном магазине уже готовую сухую смесь для кладки печи. Ее потом просто нужно будет развести согласно инструкции нужным количеством воды и размешать.
Другой вариант Для этого понадобится песок и красная речная глина. От качества используемой глины напрямую будет зависеть качество раствора и прочность всей конструкции камина.
Именно поэтому многие опытные печники отдают предпочтение варианту самостоятельного изготовления раствора. Так вы сможете подобрать глину, которая максимально отвечает техническим нормам.
Благодаря своим уникальным свойствам, мягкая и пластичная красная глина при нагревании превращается в прочный камень. Одним из главных показателей качества глины является процент ее жирности. Если взять «тощую» глину, то при нагревании, она может растрескаться.
После обжига хорошая жирная она обретает прочность кирпича и может вынести очень высокую температуру. Однако чтобы она действительно была прочной и надежно скрепила кладку, необходимо соблюсти правильную пропорцию всех ингредиентов.
Для прочности можно добавить в кладочный раствор портландцемент марки М300.
В зависимости от качества и жирности глины, раствор делается «на глаз», то есть не существует идеальных пропорций.
Здесь нужно будет ориентироваться на внешний вид и то, как она набирается на мастерок.
Раствор должен иметь консистенцию густой домашней сметаны, не капать с мастерка. Он должен быть однородным, без крупинок. Следует тщательно вымесить раствор.
Внимание . Раствор из глины подойдет только для кладки камина. Для возведения фундамента и дымоотводной трубы используйте цементный раствор.
Кладка камина: схема
Определяя оптимальные размеры каминной конструкции, ориентируйтесь на типовое соотношение входа топливной камеры: 3: 2.
Если топливную камеру сделать очень глубокой, то будет наблюдаться сильная потеря тепла, так как оно, аккумулируясь в топке, будет уходить через дымоход.
При этом и слишком маленькой глубину топливной камеры нельзя делать, иначе существует опасность задымления помещения.
В прошлых статьях мы уже рассматривали . Сегодня предлагаем подробную схему возведения углового камина «Аннушка» для дома из красного кирпича «под расшивку».
Размер камина:
Размер основания – 89*89 см
Высота – 161 см (без учета дымоходной трубы).
Из материалов необходимо приобрести:
- Шамотный огнеупорный кирпич для топочной камеры (не ниже М200) – 55 штук.
- Красный керамический кирпич для всего камин. – 356 шт (не считая трубы). Можно дополнительно взять 10% от общего количества, с учетом на брак и ошибки.
- Раствор для кладки фундамента (цемент, песок мелкой фракции, гравий и вода).
- Раствор для кладки кирпича.
- Рубероид для гидроизоляции фундамента.
- Доски для строительства опалубки.
- Заслонка дымовая 250 х 130 – 1 шт.
- Уголок стальной 50 х 50 х 5 х 600 – 1 шт.
- Уголок стальной 50 х 50 х 5 х 800 – 2 шт.
- Лист стальной 3 х 400 х 600 мм – 1 шт.
- Металлические прутья и проволока для армирования.
- Металлическая проволока 0,8 мм для перевязки.
Из инструментов подготовьте:
- Мастерок для кладки кирпичей.
- Рулетка и маркер.
- Правило.
- Строительный миксер или дрель с насадкой.
- Резиновый молоток для кладки кирпичей.
- Болгарка для обточки кирпича.
- Нитки для натягивания отвесов.
- Строительный уровень, угломер и отвес.
- Степлер.
- Совковая и штыковая лопата.
- Ведро для раствора.
- Строительный молоток для возведения опалубки.
Возведение фундамента
Учитывая массивность угловой конструкции, необходимо сделать отдельный фундамент под камин.
Порядок работ выглядит следующим образом:
Защита стен от нагревания
Учитывая угловую конструкцию камина и плотное прилегание к стене, необходимо выполнить ряд противопожарных действий, чтобы защитить стены от перегрева.
Это можно сделать двумя способами:
- Прикрепить отражающий экран из фольги к стене с помощью саморезов. Размер такого экрана – 1*2 метра. При этом учитывайте размер своего камина, верхняя часть экрана должна выходить за высшую точку камина на 30 см.
- С помощью керамической плитки можно создать красивый защитный экран, который великолепно впишется в общий интерьер комнаты и подчеркнет красоту камина.
Если чистый пол вплотную подходит к камину, то перед основанием топки рекомендуется проложить 15-20 см защитного покрытия в виде керамической плитки.
Подготовка материалов к кладке
Учитывая сложную угловую конструкцию камина, понадобится большое количество стесанных и разделенных кирпичей на ½ или на ¼ части.
Как это правильно делать?
Лучше кирпичи разделить сразу, согласно порядовке. Прежде, чем отделить необходимую часть кирпича, нанесите разметку маркером на его лицевой стороне и сделайте бороздку.
При этом для ½ кирпича хватит одной продольной бороздки. Для того чтобы отколоть 1/6 или 1/8 кирпича бороздку проводим со всех сторон кирпича.
Перед началом кладки опустите, отберите весь кирпич, с которым вы будете работать на данном этапе и опустите его в воду, чтобы он максимально набрал влагу.
Если положить сухой кирпич, то влагу он начнет набирать из кладочного раствора, что может негативно сказаться на прочности кладки.
Совет . Не спешите сразу начисто взводить камин. Сначала разберите порядовку и выложите каждый ряд «на сухую». Пронумеруйте кирпич каждого ряда и разложите его по группам на полу. Так вы сможете увидеть все сложные места, с которыми вам предстоит столкнуться, и избежите серьезных ошибок, которые потом уже будет тяжело исправить.
Кладка камина

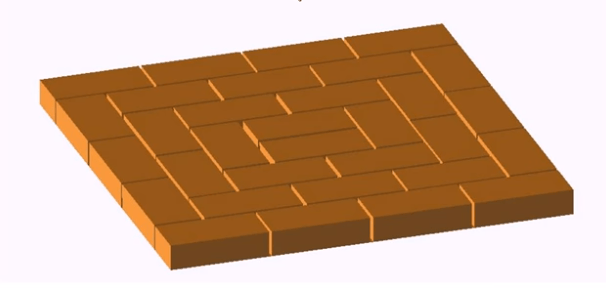

Перед тем, как положить основание, отмерьте лист рубероида и проложите на пол. Он будет выполнять функцию гидроизоляции.
Совет! Чтобы сделать идеально ровные швы, возьмите деревянные рейки, по толщине равные толщине шва. Положите кирпич, а сверху рейку. Нанесите раствор и положите второй ряд. Когда он подсохнет, уберите рейку. Подготовьте количество реек, чтобы их хватило на 2 ряда. К тому времени, как вы закончите третий ряд, можно будет достать деревянное приспособление с первого ряда и использовать дальше.
Совет! Чтобы печь при кладке не уводило в сторону, натяните 4 отвесные нити, которые закрепите на потолке. Они и будут служить своеобразными маяками для печи.
Обратите внимание на форму кирпичей, все они разной формы. На подготовительном этапе вы должны были их уже разделить на соответствующие фрагменты, проложить «на сухую» и пронумеровать каждый.

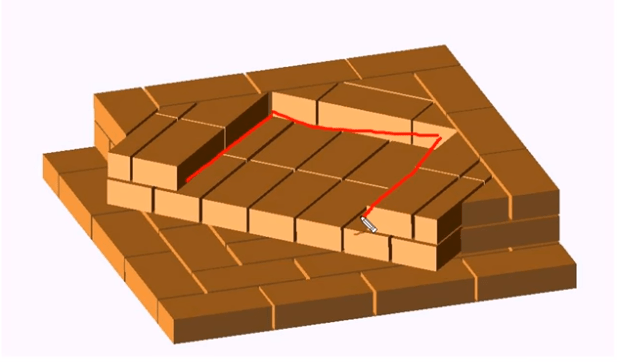

- 3 ряд начинаем формировать нишу для дров, расположенную под подом камина.
- 4 ряд повторяет предыдущий. Просто наращиваем высоту. Нам нужно здесь будет перекрывать нишу с помощью металлического уголка и листа железа толщиной в 3 мм.
4 ряд с уголком
- 5 ряд идет сплошным и по кладке такой же, как и 1-й ряд, но есть одна особенность. Выкладывая кирпичи, их необходимо сдвинуть на 30 мм во внешнюю сторону, таким образом, увеличивая размер камина. На фронтальной части перекрытие выступаем на 20 мм вперед.

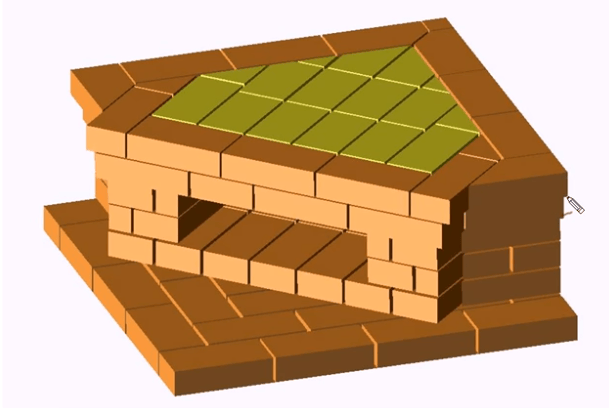

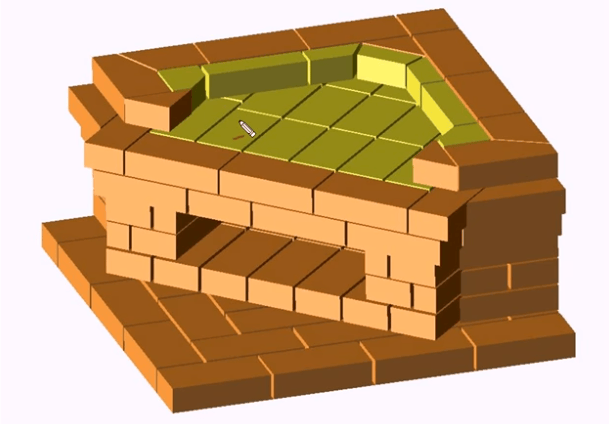

- 6 ряд выкладывается по форме 5-го, но с небольшим изменением. Сердцевина выкладывается шамотным кирпичом, образуя под камина. Подобно предыдущему ряду, он тоже выдвигается на 20-30 мм по периметру, но уже относительно 5-го ряда.
Обратите внимание, что в этом ряду шамотный кирпич тоже не полностью весь целый. Его предварительно нужно будет подготовить. - 7 ряд начинает формировать топливник. Стенки топливника выкладываются шамотным кирпичом. Не забывайте, что между обычным и жаростойким кирпичом нужно оставлять зазор в 3-4 мм.
- 8-10 ряд выкладываются аналогично 7-му ряду. Обратите внимание, что все эти ряды выкладываются ровно, без смещения, одинакового размера. По размеру они такие же, как и 2-4 ряды.

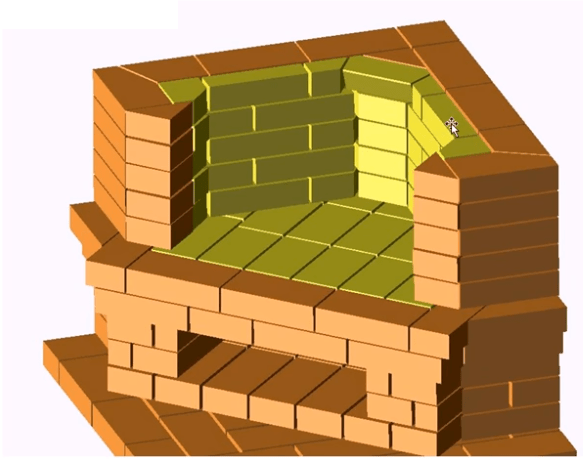

- 11 ряд. Начинаем формировать зуб камина (устье).
11 ряд формирование зуба
Стачиваем центральный угловой кирпич, как показано на рисунке. Стачивается он вовнутрь.
- 12,13 ряд. Продолжаем выполнять зуб камина, стачивая под углом вовнутрь кирпичи. Здесь же, в 13-м ряду укладываем два металлических уголка, по которым будет выполнено перекрытие топливной камеры.
- 14 ряд перекрытие топливной камеры.
- 15 ряд – здесь заканчиваем формировать каминный зуб.
- 16 ряд образует площадку. Здесь мы опять на 30 мм выпускаем ряд и по фасаду сдвигаем кирпич на 2 мм. Здесь мы начинаем увеличивать размер
- 17 ряд. Увеличиваем размер боковых стенок еще на 30 мм. Шамотный кирпич в передней части топливника выпускаем еще на 45 мм и подрезаем болгаркой снизу.
На этот ряд пойдет кирпичей – 11 и 1⁄2 (красный), 5 (шамотный).

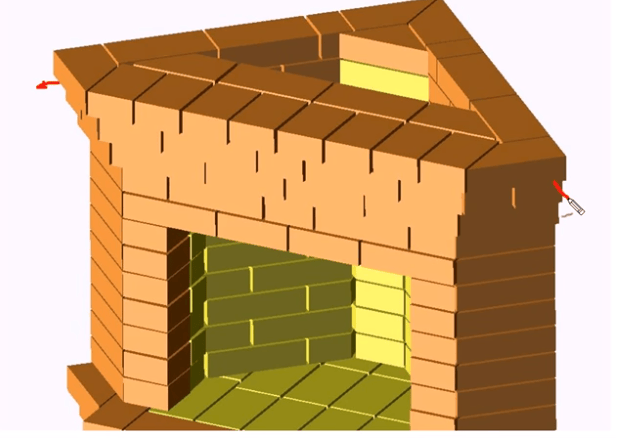

- 18 ряд. Опять увеличиваем на 30 мм размер боковых стенок, а фронтальную часть, как и в предыдущем ряду, подрезаем снизу.
- 19 ряд. Уменьшаем боковые стенки конструкции до 760 мм. Здесь же начинается формирование каминной полки. Кирпичи над фронтальной частью камина выпускаются вовнутрь и подрезаются снизу с помощью болгарки, как в предыдущих рядах.
- 20 ряд начинает формировать дымоход. Со стороны задней части камина он постепенно идет на заужение, как видно на рисунке.
Для этого кирпичи образующие заднюю стенку выпускаются вовнутрь на 60 мм и подрезаем снизу наискосок под углом 450
- 21 ряд. Размер дымохода доводится до 130 мм. Кирпич задней стенки выдвигается вперед, чтобы получить это расстояние и подрезается снизу до размера предыдущего ряда.
- 22 ряд. Здесь мы четко уже обозначили, где будет находиться труба. Ее размер составляет 26*13 см. Обратите внимание, что мы ведем только трубу. На каждый ряд трубы пойдет 10 красных кирпичей.
- 23 ряд кладется аналогично предыдущему.
- 29-30 ведем дымовую трубу аналогично предыдущей схеме.
Облицовочные работы
Финальный этап в виде облицовки несет не только декоративную функцию. Облицовочный слой облегчает уход за камином, отпадает необходимость постоянной окраски штукатурки и т.д.
Если вы купили красивый красный кирпич, то изначально камин можно делать «под расшивку». Камин в классическом стиле станет очень красивым декоративным элементов в гостиной, в деревянном доме.
Качественная облицовка будет выполнять защитную функцию, повышая прочность всей конструкции. В качестве облицовочного слоя можно использовать искусственный камень, керамическую плитку, – все зависит от личных предпочтений и стиля интерьера.
Если в качестве облицовки вы выбрали искусственный камень, то понадобится специальная клеевая смесь, предназначенная для высоких температур.
Можно использовать тот же раствор, который вы использовали при кладке камина. Сразу убирайте излишки раствора, иначе потом будет тяжело очистить поверхность камня.
Выполнение штукатурки с последующей окраской – очень экономичный и несложный вариант, который позволит реализовать красивые декоративные элементы. Преимуществом такого варианта будет легкость эксплуатации, да и краску, при желании, всегда можно освежить или поменять.
Единственным недостатком такого варианта станет чувствительность штукатурной поверхности к ударам, поэтому сами углы камина лучше все-таки выложить кирпичом или искусственным камнем.
Для повышения мер безопасности при эксплуатации, можно установить защитный экран на камин.
Приобрести такой экран можно уже в готовом виде в магазине, либо выполнить его своими руками.
Декоративная защитная решетка защитит напольное покрытие от попадания искр. Самым простым способом является выполнение стальной рамки из двух отрезков стальной трубы, которые соединяются между собой в виде буквы «Т».
Такой экран должен закрывать около 60-70 % очага. Расположение экрана на такой высоте будет выполнять защитную функцию, но при этом не станет мешать подбрасыванию поленьев в топку.
Нижнюю часть экрана закрепляют на подставке, что предотвращает падение и раскачивание.
В качестве самого экрана можно использовать жаростойкое стекло либо негорючий материал.
Растопка камина
Когда все облицовочные работы завершены, и система дымоотвода полностью выполнена, приступаем к первой растопке камина. Лучше подождать несколько дней, пока все клеевые и цементные растворы хорошо просохнут.
- Возьмите небольшое количество мелких дров или хвороста и положите в топочную камеру.
- Не давайте сразу сильный жар печи, прогревайте постепенно.
Если вы четко будете следовать вышеуказанной пошаговой инструкции и не нарушать порядовки, то у вас получится прекрасный угловой камин.
Вы в прямом смысле слова станете создателем домашнего очага. Места, где будет собираться вся семья за чашкой ароматного чая, делиться новостями и отдыхать. А мерцающее пламя в открытом камине и мерное потрескивание дров создаст неповторимую атмосферу домашнего уюта.
Видео. Угловой камин своими руками
Посмотрите фотогалерею к этому материалу:
Некоторые до сих пор думают, что возвести домашний камин — это непосильная задача и требуется обращаться исключительно к профессионалам. Однако теперь это далеко не так. Камины для дома, по сути, являются упрощенной версией печей, разница между ними заключается в способе теплоотдачи. Он будет не только отапливать помещение, но и привносить в интерьер уникальность и изысканность. Давайте разберемся, как построить камин в доме своими руками.
Многие владельцы частных домов и дач мечтают о камине, но не обладают достаточными финансовыми возможностями для приглашения специалистов. Некоторые отказываются от своей задумки, а другие ищут иные пути. Именно они задаются вопросом, как построить камин в доме своими руками. Давайте подробно рассмотрим тонкости возведения.
Видео: камин в доме - плюсы и минусы
Строительство камина можно разделить на несколько этапов:
- Подготовительный этап.
- Закладка фундамента.
- Подготовка к осуществлению кирпичной кладки.
- Кирпичная кладка площадки и портала.
- Кладка дымоотводного канала.
- Облицовка или отделка камина.
Прочитайте так же статью о в дополнение к данному материалу.
Каждый этап важен. Давайте разберемся в тонкостях работы на них.
Подготовительный этап
Данный этап включает в себя:
- выбор месторасположения камина;
- расчет размера;
- расчет количества требуемого материала и его покупку.
Выбор месторасположения для камина
В большинстве случаев камин размещается в гостиной или спальне у несущей стены, которая располагается перед входом в дом. Но существует еще несколько вариантов, таких как: угловой, вмонтированный, отдельно стоящий камин. Важно следить за тем, чтобы он не мешал передвижению людей. Выбор типа и стиля камина зависит от наличия свободного пространства, а также от вкусовых предпочтений хозяина помещения и членов его семей. Камин, поистине, является центром сбора семьи и в интерьере его роль аналогична. Перед ним нужно расположить зону отдыха.
Совет! Не следует размещать камин напротив окна, у внешней стены, так как тепло будет уходить на улицу. Также нужно помнить о безопасности. Искры от камина не должны разлетаться по комнате, а также следует избегать задымления помещения.
Для этого потребуется:
- наличие свободного времени;
- листок бумаги в клетку;
- простой карандаш или ручка.
Проведение замеров осуществляется в несколько шагов:
- первоначально, следует определить размеры помещения, где будет устанавливаться камин для отопления дома;
- нужно зарисовать его схематически на бумаге, применяя масштабирование;
- после этого необходимо зарисовать схематически топливник;
Совет! Для качественного отопления следует ориентироваться на то, что топливник по размеру должен быть не менее одной пятидесятой части общего объема комнаты.
- далее нужно определиться с глубиной портала для камина для обогрева дома. Для правильной организации теплоотдачи и не допущения задымления помещения следует ориентироваться на следующие параметры: 2 к 3 или 1 к 2;
- после это нужно определиться с параметрами дымохода. Он должен иметь размер в 8 раз меньше площади, которую занимает топка;
- размер дымоотводной трубы имеет немаловажное значение. Ее минимальный диаметр должен составлять 10 сантиметров, а средняя длина около пяти метров.
Что потребуется для возведения камина?
После произведения расчетов, построения чертежей нужно подготовить весь необходимый материал. Для возведения уютного, комфортного источника отопления помещения потребуется:
- кирпич полнотелый. Он является дорогостоящим, и приобретать его следует поштучно;
- речной песок, размером от 0,2 миллиметра до 1,5. Он должен быть чистым;
- цемент;
- для возведения площадки потребуется щебень;
- для кладки фундамента — арматура, длиной около 70 сантиметров, диаметр может варьироваться от 8 — 10 миллиметров. Количество зависит от размера, но в среднем нужно двадцать штук;
- заслонка для дымоходного канала.
В дополнение к данной статье прочитайте про и добавьте статью в закладки.
Совет! Кирпич можно заменить на металл — это будет оригинальное дизайнерское решение.
Давайте подробно разберемся, как построить камин в доме и с чего начать закладку.
Закладка фундамента
Перед тем, как начать обустройство фундамента, следует учитывать, что он не должен быть на одном уровне с основанием дома. Следует учитывать то, что ширина должна выводиться относительно цокольного ряда, но со всех сторон нужно сделать припуски по пять сантиметров.
Шаги для закладки фундамента:
- нужно выкопать котлован глубиной не менее шестидесяти сантиметров, а ширина должна превышать каминную кладку на пятнадцать;
- дно выкопанного котлована следует засыпать щебнем и тщательно утрамбовать;
Совет! Для получения качественной кладки необходимо выровнять щебень, применяя уровень.
- для фундамента следует подготовить опалубок. Доски для опалубки нужно просмолить и покрыть рубероидом, благодаря чему они будут меньше подвержены коррозии. Опалубок по высоте должен быть аналогичен фундаменту;
- приготовить смесь в соотношении 1 к з, где одна единица — цемент, три — песок. После чего ею нужно залить фундамент;
- после заливки следует выровнять его и накрыть полиэтиленом.
Совет! Фундамент должен полностью просохнуть. На это потребуется от шести до семи дней, тогда гарантированно он будет выдерживать большие нагрузки: как температурные, так и весовые.
Подготовка к осуществлению кирпичной кладки
Кирпич и бетон — это самые лучшие материалы, широко применяемые для возведения камина. Кирпич перед кладкой следует подготовить, а именно, отбраковать все шероховатые, неровные экземпляры, а также имеющие трещины и сколы. Они должны обладать идеально ровной поверхностью.
Совет! Уровень прочности кладки можно повысить, если поместить на несколько минут кирпич в воду для того, чтобы из него вышел воздух.
Камины для частного дома — это отличный вариант для отопления, для этого потребуется глина. Ее нужно заранее приготовить. За два дня до кладки следует замочить глину в воде. На протяжении этого промежутка времени следует воду добавлять понемногу и вымешивать раствор. Должна получиться однородная масса.
Возведение кирпичной кладки портала и площадки
Когда материалы подготовлены, можно приступать к осуществлению кладки кирпича. Между фундаментом и кирпичом обязательно должен быть проложен рубероид в несколько слоев.
Кладка кирпича должна осуществляться ровными слоями, расположенными четко один над другим. Здесь главным помощником станет уровень. От аккуратности кладки будет зависеть внешний вид и полученный результат. Поверх слоя кирпичей следует класть глину. Нижние кирпичи кладутся на ребро. В выкладке также помогут уголки. Качество следует проверять на каждом ряду.
Перед тем как выкладывать сам камин, следует заложить площадку. Выполняется она исключительно из негорючих материалов и цементно-песчаного раствора. Чаще всего она имеет высоту примерно в 40 сантиметров и ширину в половину метра. Под нее обычно складывают каминное топливо и аксессуары.
Площадка для камина своими руками. Внизу ниша для топлива — это очень удобно и смотрится интересно
Совет! Для эстетичного внешнего вида и пожарной безопасности, площадка должна быть шире каминного портала.
Вариантов кладки множество. Это английский стиль, классический или иные типы. Все они по-своему хороши. Все зависит от стилистической направленности интерьера помещения в целом, финансовых возможностей и предпочтений владельца. Оригинально будут смотреться отопительные камины по типу русской печи. Камин может играть не только роль обогревателя, но может служить и местом приготовления пищи.
Совет! Самой простой конструкцией при возведении является порядовка. Обязательно при выкладке каждого ряда нужно отмечать на чертеже, чтобы не запутаться.
Выполнив три ряда кладки из кирпича, следует заложить заранее приготовленные армированные прутья, которые будут поддерживать решетку камина.
В итоге должна получиться прочная и надежная монолитная конструкция. Кладка осуществляется методом перевязки швов: как поперечных, так и продольных. Для этого пригодятся неполноразмерные кирпичи, ложковая и тычковая части которых должны чередоваться. Особое место следует уделять толщине шов, так как от этого зависит герметичность и срок службы камина.
Совет! При качественной кладке швы не должны превышать пяти миллиметров, если применяется обыкновенный кирпич, и трех — при использовании огнеупорного.
Кладка дымохода
Одним из важнейших элементов в камине является дымоход. От его качества выполнения зависит наличие или отсутствие дыма в помещении. Важным параметром здесь является геометрия сечения дымохода. Лучше всего тяга в дымоотводном канале, имеющем круглую форму, хуже при квадратной. Объясняется это скоплением сажи в углах.
Совет! Лучшим вариантом будет изготовление кругового дымоотвода из таких материалов, как асбестоцемент или керамика.
Стенки дымоотвода должны быть идеально гладкими — это предотвратит образование сажи и поможет дыму с легкостью проходить через них. Он должен располагаться вертикально, наклонного типа дымоотводы применяются в редких случаях, и то угол не может превышать тридцати градусов. Сечение трубы имеет зависимость от размера выходного канала топки. Самый маленький размер при выборе прямоугольной формы — 14 на 27 сантиметров.
Оголовок трубы выкладывается в один кирпич. Сверху следует установить колпак, предназначенный для защиты дымоотвода от попадания осадков.
Совет! Перед кладкой дымоотводного канала раствор следует проверить руками, с целью исключения наличия каких либо вкраплений. Это позволит сделать кладку будет качественной.
Отделка камина
Давайте рассмотрим, как сделать камин дома своими руками более привлекательным и интересным. Данный этап позволяет проявить фантазию. Домашний камин, созданный своими руками, должен приносить удовольствие не только от привнесения в помещение тепла, но и поражать своим эстетическим видом. Прочитайте так же про в дополнение к данной статье.
Камин в готовом варианте с облицовкой из кирпича. Он окрашен в светлый и темный тон. Игра контраста — стильно и современно
Вариантов облицовки существует множество. Например:
- Оштукатуривание. Для этого следует камин предварительно подготовить: расчистить щели, натянуть сетку. После этого применить скобы П-образной формы. Затем следует нанести олифу, именно она предотвратит появление коррозии. Один слой штукатурки нужно нанести на теплые стены. Его толщина не должна превышать пяти миллиметров, дать ему просохнуть. Второй — наносится поверх. При этом штукатурка должна быть значительно гуще, чем в первом слое. Поверх него ложится третий слой. Общая толщина не должна превышать 15 миллиметров.
- Окрашивание. После нанесения штукатурки поверхность можно окрасить. Чаще всего применяются клеевые и меловые растворы.
Прочитайте так же информацию по в дополнение к данной статье.
Совет! Чтобы цвет был белоснежным, следует в краску добавить немного синьки.
- Применение гипсокартона. Листами данного материала можно придать прямоугольную форму камину. Первоначально закрепляется каркас и лишь после этого он «зашивается» гипсокартоном.
- Декоративное оформление. Для этого возможно применение массы материалов, в роли которых могут выступать такие, как: декоративные кирпичи, плитка огнестойкая из керамики, природный камень, сланец и иные.
Эти простые советы помогут возвести камин в загородном доме или на даче.
Искусство топки камина
Разные породы деревьев выступают хорошим топливом для дровяного камина. Не следует осуществлять растопку поленьями хвойных пород деревьев, таких как ель или сосна. Это обусловлено тем, что она быстро прогорает и на стенках дымоотводного канала образуется много сажи. Наилучшим вариантом будут береза или дуб. Они отличаются: долгим горением, жарким пламенем, хорошим сохранением тепла и высоким уровнем КПД. Для растопки следует применять лучины, бумагу, хворост и щепки. После того как они разгорятся, нужно добавить поленья более крупного размера.
Советы и инструкции объясняют, как сделать камин в доме собственными силами и сэкономить деньги, так как услуги профессионалов стоят достаточно дорого, и позволить себе их вызов может не каждый. Камин для отопления дома — это отличная альтернатива печам. Он отлично вписывается в интерьер помещения и украшает его. Создав его, можно проникнуться теплом и уютом, наслаждаясь в вечернее время горением пламени.
Камин на дровах представляет собой конструкцию с открытой топкой. Выполняет две основные функции: декоративную и отопительную. Камины на дровах желательно строить на дачах или в частных домах. В квартире многоэтажки это сделать практически невозможно, так как возведение камина занимает большое количество времени и требует значительных финансовых вложений. Сегодня мы поговорим о том, как сделать камины для дома дровяные своими руками — чертежи для них можно подобрать стандартные. Построить такую конструкцию вполне реально любому желающему, главное — соблюдать очередность выполнения этапов работы и следовать нашим полезным рекомендациям. Давайте же начнем разбираться с построением такой замечательной печи на дровах.
Расчеты и схемы кирпичного камина
Давайте рассмотрим подробно, из каких деталей состоит данная конструкция, как правильно произвести расчеты по его построению.
Составляющие камина
Перед началом всех работ по построению данной конструкции рекомендуем ознакомиться с устройством печи на дровах, которая состоит из следующих элементов:
- Топка.
- Дымоход.
- Дымовая камера.
Каждая из вышеперечисленных конструкций выполняет свою определенную функцию. Так, например, в топке — прогорают дрова, дымоход служит туннелем для выведения газообразных продуктов сгорания, которые собираются в дымовой камере.
Важно! Размеры всех этих составляющих должны соответствовать площади отапливаемого помещения. Чем больше ваша комната, тем большего размера вам нужно строить камин, и наоборот.
Расчеты и чертежи
- Для того чтобы правильно произвести расчеты размеров домашнего очага, необходимо знать, в первую очередь, то, что площадь отверстия для топки по отношению к габаритам отапливаемого помещения составляет 1:50, соотношение ширины и высоты 2:3, а сопоставление высоты к глубине топки находится в стандартных пределах — 1:2 или 2:3.
- Размер дымового отверстия напрямую зависит от предполагаемой топочной комнаты. Для того чтобы добиться нужного уровня тяги дыма, площадь дымоходной трубы должна быть меньше в 8-15 раз площади топки.
Важно! Если вы решили установить круглую трубу, то позаботьтесь о том, чтобы площадь ее сечения была в несколько раз меньше квадратных или прямоугольных вариантов дымохода.
- После проработки размеров вышеперечисленных частей печи необходимо сделать чертежи фасада и переднего разреза камина. Эти детали и покажут вам внешний вид данной конструкции.
- Не забудьте составить схему каждого ряда кладки дровяного камина. В порядовках вам нужно будет пронумеровать абсолютно каждый ряд, используя для каждого элемента определенные условные обозначения. В построении схемы расчета учитывайте не только целый материал, но и его отдельные части. Для работы понадобятся половинки, четвертинки и кирпичи с диагональным отпиливанием.
Важно! Возводите дровяные печи с соблюдением всех норм и правил пожарной и технической безопасности.
Камины дровяные с дымоходами своими руками
Весь процесс изготовление камина на дровах состоит из определенных этапов, которые следует выполнять в строгой очередности. Давайте ознакомимся с ними подробнее.
Подготовка материалов для кладки камина
Алгоритм действий происходит в следующем порядке:
- Подготавливаем глинистый раствор за несколько дней до возведения фундамента для конструкции. Для этого на 2 дня замачиваем ранее подготовленную глину, фильтруем ее через специальную металлическую сетку и смешиваем все с сухим просеянным песком, постепенно добавляя воду. На одну часть воды идет 8 частей песчаного материала, 4 части тощей или жирной глины. В итоге — должна получиться консистенция густой сметаны.
Важно! Качество полученной массы проверяем следующим образом: если состав легко отходит от рук и хорошо держит форму, то все сделали правильно.
- Кладем каждый кирпич на 2 минуты в воду, чтобы пузырьки воздуха вышли из материала. Если не сделать эту работу, то кирпич впитает в себя из глиняного раствора жидкость, что приведет к непрочной и недолговечной кладки.
Подбор строительных материалов
Любой человек не построит камин металлический дровяной своими руками без необходимых стройматериалов. Для работы вам понадобится следующее:
- Полнотелый шапочный кирпич красного цвета. Тщательно отбирайте и осматривайте каждый кирпичик. Его цвет должен быть густым и равномерно распределяться по всему материалу, а углы — не иметь сколов и трещин.
Важно! При ударе молотком качественный кирпич будет издавать чистый звонкий звук. Обратите внимание на кирпичный излом — некачественный кирпич будет смешанного цвета и иметь неоднородную структуру.
- Песок. Его зернистость должна составлять быть не более 1,5 мм. Для того чтобы удалить грязь и мусор с песка, его нужно просеять через мелкое сито и промыть водой.
- Глина. Для возведения дровяного камина лучше взять кембрийскую глину. Если у вас нет такой возможности, то используйте коричневый или темно-красный глиняный состав.
- Щебень. Его фракция должна быть 3-6 мм, вяжущее вещество — портландцемент, а марка под номером 300.
- Каминный экран.
- Дымовая заслонка.
- Колосниковая решетка.
Начинаем возводить камин для дачи на дровах своими руками
Строительство домашнего дровяного очага начинаем с процесса закладки отдельного расположенного фундамента:
- Выкапываем котлован глубиной приблизительно 60 см, длина и ширина которого должны быть на 10 см больше будущего фундамента.
- На дно выемки засыпаем щебень, утрамбовывая его для создания горизонтальной поверхности.
- Сбиваем из деревянных больших кусков опалубку. Для гидроизоляции обрабатываем ее смолой или обшиваем рубероидом.
- Устанавливаем опалубку в котлован и засыпаем конструкцию битым кирпичом, камнями и щебнем.
- Заливаем все ранее сделанное цементным раствором. Для его изготовления берем три части песка и одну часть цемента.
- Выравниваем верх нашего фундамента и проверяем его горизонтальность.
- Накрываем влажную поверхность клеенкой и на неделю оставляем ее в покое.
- Делаем уровень фундамента на 6 см ниже уровня пола.
Перечень действий после застывания фундамента:
- Укладываем на фундамент гидроизоляцию двумя слоями рубероида.
- Начинаем выкладывать кирпичи. Производим кладку от углов, проверяя постоянно правильно расположенный уровень.
- Укладываем на ребро нижний ряд шапочных кирпичей, промазывая пространства цементным раствором. Все последующие ряды кладем привычным способом — плашмя на обычный глиняный раствор.
- Для выкладывания внешних сплошных рядов используем специальный инструмент — мастерок или кельму.
- Выполняем вручную кладку дымохода, чтобы обнаружить в приготовленном растворе камешки и другие крупные включения. У нас должны получиться тонкие швы в пределах 5 мм, чтобы в будущем застывший раствор не потрескался и не осыпался.
- Выкладываем глинистый раствор на середину кирпича, стараясь не заходить за края данного материала.
- Проводим перевязку швов на половину кирпича в каждом выполненном ряду.
- Не связываем с внешней стенкой облицовку нашего очага, чтобы не нарушить кладку от температурных перепадов.
- Монтируем кружало (временную опалубку) для привлекательного внешнего вида кладки свода.
- Сверяем с ранее сделанной схемой очередности каждый уложенный кирпичный ряд, отмечая все пометки мелом или карандашом.
- Основная часть работы, чтобы возвести камин дровяной для дома своими руками пришла к завершению. Нам осталось только соорудить дымоход, который мы рассмотрим немного дальше.
Важно! Выкладывайте дымоход и топливник с особой аккуратность, удаляя излишки глины влажной тряпочкой. Не забудьте о том, что внутренние стенки этих конструкций не штукатуриться.
Для того чтобы вы не запутались, выполняйте работу в строгой последовательности. Начинайте выкладывать следующий ряд только после окончания укладки предыдущего.
Возведение дымохода
Дымоход в камине служит вертикальным каналом для выхода продуктов сгорания и углекислого газа. Хороший дымоход должен соответствовать таким основным требованиям:
- Иметь сильную тягу, чтобы исключить возможность попадания вредного дыма в помещение.
- Состоять только лишь из жаропрочных элементов.
- Его материалы должны быть устойчивы к температурным перепадам.
Важно! Для построения дымохода используйте термостойкую керамическую трубу, которая и будет служить в качестве основного выводящего канала.
Пошаговые действия по обустройству теплового дымохода:
- Обшиваем сверху керамическую трубу минеральной ватой. Укладываем на нее кирпичный слой, камень или бетон. Все зависит от того, из чего вы строите свой дровяной камин.
- Тщательно следим за вертикальностью данной конструкции. Чем ровнее и качественнее сделаете работу, тем лучше камин будет тянуть дым, и тем меньше угарный газ будет попадать внутрь помещения.
Важно! Чаще всего выполняют изогнутый дымоход под углом 90 градусов. Так вы убережете свой камин от попадания осадков.
- Протираем ветошью внутренние стенки конструкции, смачивая ее в жидком глинистом растворе — так вы добьетесь идеально ровной и гладкой поверхности без трещин.
- Делаем кладку дымохода выше уровня крыши, используя для этого густой цементный раствор.
- Защищаем от воздействия высоких температур место прохода дымохода через перекрытие. Для этого располагаем расширенные трубы в самом перекрытии и обкладываем их со всех сторон войлоком или асбестом, смоченными в глиняном растворе.
- Делаем небольшой напуск с наружной части крыши, чтобы защитить конструкцию от возможных протечек.
- Начните возведение обогревательной конструкции с тщательной разработки всех процессов данного проекта. Составьте для себя хотя бы один чертеж с отмеченными размерами и количеством необходимого строительного и отделочного материала.
- Определитесь с месторасположением печи в помещении. Желательно расположить ее вдоль фасадной стены перед кроватью, соблюдая безопасное расстояние от ложа к источнику тепла. Не рекомендуется возводить сооружение в местах со сквозняком или возле лестницы.
- Не делайте камин слишком глубоким. Иначе — в комнату будет поступать небольшое количество тепла.
- Установите дымовой порог в месте соединения топливника с дымовой трубой. Его основная функция — предотвращение перепада потоков воздуха, вошедших в печку, и защита от вылета искр из нее в открытое помещение. Благодаря данной конструкции, дым и сажа не будут попадать в вашу комнату.
Важно! Ширина порога должна соответствовать ширине дымовой трубы и возводиться строго в горизонтальном положении.
- У дровяных каминов относительно слабая тяга. Именно поэтому мы рекомендуем установить над печкой колпак, в который и будет скапливаться дым — через определенное время он выйдет наружу.
- Каминную кладку можно сделать абсолютно разной формы с использованием различных отделочных материалов.
- При качественной кладке и правильном выборе кирпича совсем не обязательно делать облицовку. Для окончания работы будет достаточно заделать швы строительной затиркой. При большом желании кирпичную кладку можно обработать штукатуркой, а сверху нанести несколько слоев краски.
- Если вы решили сделать декоративную отделку, то перед вами стоит большой выбор различных строительных материалов: штукатурка, плитка, изразцы, мрамор, разные виды камня или кирпича.
Важно! Отлично впишется в картину и бетонная имитация натуральных текстур — под дерево или камень. В облицовку можно добавить стеклянные или деревянные элементы, кованые, чугунные скульптуры.
Да, построить такую конструкцию не так уж и легко, но вполне возможно. Соблюдая вышеперечисленные рекомендации, вы сможете быстро и самое главное — качественно построить в своем доме камин на дровах своими руками. Пусть не только в доме, но и ваших сердцах будет тепло и уютно!
Кирпичный камин – это традиционный дровяной отопительный агрегат, с помощью которого можно придать дому необходимый уют и создать полноценный домашний очаг, около которого будет приятно и комфортно находится. камины для дома дровяные сделанные своими руками имеют массу преимуществ перед покупными чугунными, керамическими и стальными топками. Дело в том, что с помощью такого прибора можно не только отопить дом и использовать печку в качестве вспомогательного источника обогрева, но и дополнить интерьер вашей гостиной.
Дровяные камины, сделанные своими руками, являются по-настоящему уникальными и неповторимыми в своём роде. Сделав такую печь-камин, вы вложите в неё частичку себя и своей души.
Кладка каминов из кирпича в доме или на даче в первую очередь предполагает определение того, какую функцию будет выполнять такой отопительный агрегат в доме – обогрев или декоративную. Оба варианта имеют место быть и имеют свои преимущества.
Камин, фундамент для которого из-за большой массы возводится обязательно, строиться согласно единому плану, ознакомиться с которым вы можете ниже:
- Определитесь с принципом действия отопительного прибора;
- Подберите подходящее место для установки и помещение. Комната должна иметь хорошую вентиляцию и достаточную площадь для комфортного использования печи-камина;
- Рассчитайте габаритные размеры печки и соотнесите их с площадью гостиной или любого другого помещения, в котором планируется установка;
- Обустройте качественную дымоходную систему, которая гарантирует вам правильную и полноценную работу тягового механизма;
- Определитесь с тем, какими средствами им настолько часто планируется проводить чистку и другие уходовые мероприятия за конструкцией.
Для того чтобы возвести качественный камин своими руками, вам потребуется запомнить несколько простых правил и основ: очаг должен быть достаточно продолговатым и широким, сам топочный отсек при этом будет не глубоким. Сама кладка делается неровная, имеющая дополнительные выступы, таким образом, отопительный очаг образует повышенную площадь элементов отдающих тепловую энергию.
Как работает?
Камин, топка которого собрана по всем правилам, имеет определённый и всегда одинаковый принцип работы. Для обогрева помещения, в топку закладываются дрова, в результате горения которых вырабатывается тепло, нагревающее стенки портала и топочного отсека, тем самым воздух в помещении начинает нагреваться.
Камин, дача с которым может оборваться равномерно и качественно, состоит из двух неотъемлемых составляющих, коими является сам камин и подключённый к нему дымоход.
После того как порядовка камина полностью выбрана или подготовлена индивидуально, необходимо подобрать материалы для сборки отопительного очага. Не стоит отдавать предпочтение сразу нескольким наименованиям кирпича, так как они плохо сочетаются и гармонируют между собой. Это связанно с тем, что керамический красный и печной кирпич обладают различными свойствами и температурными расширениями.
Камин, кирпич для которого уже выбран и куплен должен закрепляться с помощью не менее качественного сцепляющего раствора. Для печей каминов из кирпича предпочтительней использовать сцепляющий состав на основе глины, которая отличается прочностью, долговечностью и хорошей переносимостью высоких температур. Смесь на основе глины можно как купить в порошкообразной форме в специализированном магазине и развести с водой, так и смешать своими руками.
Также открытый и закрытый камин может при необходимости облицовываться различными материалами. Самым дорогим, качественным и ценным материалом является природный камень. Это может быть мрамор, гранит, песчаник или любой другой природный камень, подобранный на ваше усмотрение. Такая облицовка топки и каминного портала из камня, всегда выглядит очень гармонично, дорого и стильно.
Не менее быстро и удобно собрать печь-камин своими руками можно с помощью приобретения уже готовой топки из стали или чугуна, которую можно заключить к кирпичный портал или обрамление. Такой вариант является наиболее эффективным, так как в результате обкладки топки кирпичом, повышается КПД и теплоотдача отопительного агрегата.
Самый бюджетный и простой в возведении фундамент – это железобетонный!
Дом, камин с которым будет иметь дополнительный или основной источник тепла, имеет свой фундамент. Сам кирпичный камин отличается большой массой, именно поэтому фундамент для него возводится отдельный. Это позволит печке получить полноценную, естественную усадку и при этом не оказывать влияния на конструкцию дома.
Размещение и расчёты
Разместить камин можно в определённом месте: в углу, около стены или по центру помещения. Выбор в первую очередь зависит от того, какую площадь, форму и проектировку имеет комната.
Если вы имеете небольшое или среднее по площади помещение до 20 квадратных метров, вам подойдёт угловой или пристенный камин. Для больших и просторных комнат подходит островная печь-камин, установить которую можно прямо по центру гостиной и даже выполнить с её помощью зонирование.
Островные камины за счёт своих внушительных габаритов и особенностей конструкции имеют большую мощность и производительность. Они позволяют более равномерно распределять тепло, но за счёт своей громоздкости очень сложны и дороги в возведении. Куда дешевле и проще возвести своими руками угловою печь, на которую нужно меньше сил и материалов.
Перед началом кладки камина необходимо удостовериться в том, что ваша отопительная конструкция будет достаточно мощной, эффективной и её КПД хватит для того чтобы отопить дом или отдельное помещение. Для этого и производятся предварительные расчёты. Порядовка для печи-камина позволяет собрать кирпичный очаг своими руками. На схеме подробно отображается каждый ряд и количество необходимых материалов. Составить порядовку можно как самостоятельно или с помощью услуг печника, так и взять уже готовый вариант на специализированных сайтах или форумах.
Для того чтобы ваша печь-камин могла полноценно обогревать дом, заранее предусмотрите наличие в конструкции контурных труб или радиаторов отопления. Контурные трубы размещаются в топочном отсеке, с их помощью печка подключается к основному источнику отопления в доме. Печи-камины, работающие по данному принципу, могут выполнять функцию, как основного, так и второстепенного источника отопления в доме.
Уход за кирпичными печками необходим самый простой. Поверхность необходимо предварительно протирать и устранять пыль и другие загрязнения. Если топка оборудована стеклом, его также необходимо протирать по мере загрязнения. Осмотр отопительного оборудования профессионалом производится не реже чем два раза в год, также как и чистка топки и дымохода от сажи и копоти.
Требования и кладка
Для того чтобы ваш отопительный агрегат всегда функционировал полноценно, на полную мощность и при этом в полной мере соответствовал всем существующим нормам и требованиям со стороны пожарной безопасности, нужно обеспечить их самостоятельно.
В месте начала дымоходной трубы, важно дополнить участок посредством специального защитного козырька, который будет понижать образующееся в топке давление в момент работы и горения в очаге топлива. Также козырёк напрямую отвечает за пожарную безопасность отопительной конструкции, он не позволяет искрам и продуктам горения выделать и стать причиной возникновения пожара. Наличие защитного козырька позволяет избежать обратной тяги и возникновения задымлений в помещении.
Для того чтобы тяга работала на полную мощность, а дым скапливался в одном конкретном месте, необходимо оснастить его защитным куполом. Таким образом, дым не будет задерживаться в одном месте и не станет попадать в помещение, а сразу же станет выводиться на улицу через систему вытяжки.
От того насколько профессионально, правильно и качественно выполнена кладка кирпичной печи-камина, напрямую зависит успех и безопасность работы отопительной установки. Важно чтобы ваша печка была полностью монолитной и целостной, несмотря на то, что она состоит из множества рядов и кирпичей. Для этого с определённой периодичностью выполняется как продольная, так и поперечная перевязка рядов.
Основным и наиболее сложным, ответственным этапом строительства, возведения устройства является постройка кирпичного дымохода . Дымоход – это труба или каминная вытяжка, без которой невозможно безопасное и полноценное функционирование конструкций работающих на твёрдом топливе. Через трубу, которая представляет собой пересечение вертикально и горизонтально расположенных каналов, из топки на улицу выводятся все продукты горения, дым и углекислый газ.
Кирпичный дымоход должен иметь минимальную толщину в ½ стандартного кирпича. Если вы планируете впоследствии оштукатуривать дымоход, допускается использовать для сборки ¼ стандартного кирпича.
Для облицовки каминного портала и топки можно выбирать не только дорогой природный камень, но и любые другие материалы отличающиеся огнеупорностью. Это может быть искусственный камень, керамогранит, изразцы, штукатурка или краска.
Для кладки дымоходов запрещено использовать кирпич с деформациями, трещинами и сколами. Это может не только нарушить герметичность вытяжки, но и способствовать отложению и накапливанию в таких щелях сажи, которая приведёт к засорению и сложностях в чистке.
Кладка кирпичного дымохода производится по принципу аналогичному самому камину. Важно чтобы в местах прохождения дымохода через кровлю, была выполнена качественная изоляция и разделка поверхности. Разделка – это в свою очередь произведение увеличения площади и сечения дымоходной трубы.
На крыше устанавливается выдра, а в завершение, дымоход кончается таким элементом как оголовок. Сам дымоход должен возвышаться над крышей в среднем на 2-3 ряда. Следует отметить, что дымоход может быть не только кирпичным. Большой популярностью пользуются более простые в возведении керамические дымоходы и трубы из нержавейки и асбестоцемента. Также вы может установить на крыше сэндвич дымоход. Главным недостатком готовых дымоходов является то, что они быстро нагреваются и также быстро остывают, не удерживают тепло после окончания топки.
В видео рассказывается о том, как собрать дровяной камин своими руками из кирпича на доме или на даче:
Все, у кого есть загородные дома и дачи, задумываются о дровяных каминах для дома.
Если вы давно подумываете о том, чтобы обзавестись этим предметом интерьера, но считаете, что это дорого, то прочтите нашу статью, и поймете, что возвести камин своими руками не так уж и сложно.
Технология создания камина с высоким КПД включает массу нюансов, каждый из которых нужно учесть при строительстве.
Основные этапы возведения камина дома своими руками:
- принцип действия;
- выбор места;
- выбор типа (выбор качественного кирпича);
- выбор материалов;
- расчет размеров;
- возведение камина;
- создание грамотного дымохода.
Как только вы решили, что хотите, чтобы у вас в гостиной был камин, нужно ответить себе на вопрос — будет ли это чисто декоративное украшение дома, или вы планируете использовать его для обогрева помещения и длительного поддержания тепла.
В этой статье мы подробно рассмотрим, как сделать дровяной камин, который поможет вам согреть дом и снизить расход на электроэнергию.
Дровяные печи камины для загородного дома функционируют по следующему принципу: в результате горения сухих дров выделяется тепло, камень нагревается и может потом в течение длительного времени сохранять высокую температуру и обогревать комнату.
Выглядеть такая печь может по-разному, но основные ее элементы — это топливник и дымоход — присутствуют в любом случае.
Максимально эффективный камин должен быть:
- широким и неглубоким, даже если он угловой, чтобы увеличивалась площадь теплоотдачи;
- каменная кладка может быть не ровной, а некоторые кирпичи могут выступать, это повышает общую площадь нагревающейся поверхности, а значит, повышается и теплоотдача;
- поскольку КПД камина не очень высок, то для его увеличения изобретаются различные хитрости. Например, добавляют в конструкцию так называемые тепловые щиты — массивные элементы, которые нагреваются и выделают дополнительное тепло.
Не забывайте и о том, что каким бы грамотно выстроенным не был домашний очаг, использовать его как единственное средство для обогрева загородного дома не получится.
Особенно это касается северных регионов страны — без центральной отопительной системы не обойтись.
Но правильно построенный камин будет радовать вас в течение длительного времени.
Выбор места
Как правильно разместить печь на территории вашего загородного дома или дачи — первый вопрос, который вы зададите себе, приступая к строительству.
Варианты размещения вы можете посмотреть на фото ниже.
Первое правило устройства камина — комната не должна быть маленькой. Дело в том, что в процессе горения огонь забирает достаточно много кислорода из комнаты, а значит, помещение должно быть просторным.
Существуют, конечно, способы решить этот вопрос и иначе – в подполе очага оставляют небольшую полость, канал для воздуха, который ведет непосредственно на улицу и обеспечивает поступление кислорода к огню.
По способу размещения в комнате камин из кирпича может быть:
- угловой;
- у стены;
- центральный.
То есть вы можете установить его в углу комнаты, просто у стены или в самом центре.
Выбор типа очага
Камины для дачи дровянные можно разделить на открытые и закрытые.
Закрытые имеют чугунные основания (внутренний котел, в котором и происходит процесс горения дров), обложенный камнем или кирпичом.
Передняя дверца на такой топке может быть из стекла, что добавляет всей конструкции красоты и эстетики.
Вы можете любоваться на огонь, при этом дверца закрыта и к огню поступает меньше кислорода, что снижает интенсивность горения, экономя расход топлива.
Так делают, когда температура в помещении уже достаточно высокая и нужно ее просто поддерживать на комфортном уровне.
Чугунные кассеты относительно недорогие по сравнению с огнеупорным кирпичом, поэтому их применение поможет еще и сэкономить на строительстве.
Устройство имеет свои особенности по сравнению с открытым, но и тот и другой вы вполне можете возвести своими руками.
Еще одна классификация каминов:
- пристенный (угловой);
- встроенный;
- островной.
В зависимости от размеров комнаты, выбирают и модель печи.
Островной вариант устраивается в очень больших помещениях, а если комната не очень просторная, то вам больше подойдет угловой вариант.
Островной эффективнее прогревает комнату, так как, любой камин излучает лучевое тепло, то, находясь в центре комнаты, он греет помещение, а не внешнюю стену.
Однако угловой камин может быть более экономичным, так как возводится только одна передняя стенка.
У каждой модели есть свои преимущества и недостатки, поэтому в каждом конкретном случае выбирается такой очаг, который отвечает целям и вкусам владельца загородного дома или дачи.
Каждый из них может быть:
- газовым;
- дровяным;
- электрическим.
И если с газовым и электрическим камином все достаточно просто — выбираете дизайн, вам привозят домой и устанавливают выбранную вами модель, и вот вы уже любуетесь красивым искусственным огнем, то камины из кирпича (в том числе и чугунные) — это настоящие печи, которые требуют и специальных знаний при строительстве и определенного ухода.
Однако и выглядит такой очаг куда эффектнее, и тепло от него особенное. Он подойдет вам, если вы заботитесь о внешнем облике своего загородного жилища и о его эффективном использовании.
И построить его своими руками вполне возможно.
Материалы для кладки
Самый простой материал для строительства камина — это кирпич (марки М-150 или шамотный).
Основные характеристики такого материала: относительно недорогой (по сравнению с натуральным камнем), эффективный, жаропрочный материал, который сохраняет и отдает тепло в течение длительного времени, и который может прослужить долгие годы.
Главное, взять кирпич нужной марки, чтобы он мог выдержать высокую температуру, возникающую в результате горения топлива.
Другие материалы, из которых можно своими руками построить печь:
- бетон;
- камень.
Для кладки вам понадобится также смесь на основе глины.
Готовая сухая печная смесь продается в магазинах, но можно и изготовить ее своими руками. Для этого вам понадобится жирная глина, кварцевый горный песок и вода.
Чистовую отделку выполняют из жаростойких материалов, которые долго сохраняют и отдают тепло. Это разные виды камня (природного и искусственного), дерево, плитка, керамика, декоративная штукатурка.
Кладка камина
Как только вы определились с тем, как именно будет выглядеть ваш будущий домашний очаг, нужно сделать чертежи, по которым вы будете строить.
Это поможет окончательно определиться со всеми нюансами и не отклониться от курса. Можно найти и готовые чертежи, уже проверенные кем-то на деле.
Стандартный камин весит около тонны, поэтому редко когда можно обойтись без фундамента или дополнительного укрепления под его основанием.
Перед тем как приступить непосредственно к кладке, раскладывают первый ряд кирпичей без использования смеси, чтобы убедиться в том, что чертежи выполнены верно и все соответствует задумке.
После этого также насухо выкладывают первый ряд кирпичей трубы и с потолка спускаются отвесы, чтобы убедиться в том, что полученное расстояние достаточно для того, чтобы сделать горизонтальную противопожарную разделку.
Кладка камина начинается с углов, затем выкладывают внешние стены, а затем внутренняя часть.
После того как возведен камин, проводят его футеровку — это защита топливника камина с внутренней стороны из огнеупорных металлических плит.
По технологии строительства угловой камин ничем особенно не отличается от обычного.
Строго следите за соблюдением всех правил возведения камина, и он прослужит вам в течение длительного времени.
Создание дымохода
Каминный дымоход — это вертикальный канал для выхода дыма и углекислого газа.
Требования, которые выдвигаются к хорошему дымоходу:
- наличие сильной тяги, чтобы продукты горения топлива ни в коем случае не попадали в помещение;
- все его элементы должны быть жаропрочными;
- материалы должны быть устойчивы к перепадам температур.
Для создания дымохода используют керамическую трубу, которая является основным каналом (керамика устойчива к сильному нагреву и механическим повреждениям).
Сверху керамическую трубу обшивают минеральной ватой, и только после этого укладывают слой кирпича, камня или бетона, в зависимости от того, из чего строится камин.
Дымоход часто делают изогнутым под углом 90 градусов, чтобы внутрь не попадала вода и снег.
Несколько слов об эстетике и дизайне
Насколько бы важной не была практическая функция камина — никто не может отрицать важность его внешнего вида.
Ведь если в комнате есть камин, то именно он становится центром всего интерьера. Поэтому продумать его внешний вид очень важно.
Создавая камин своими руками, можно использовать жароустойчивые облицовочные материалы и выложить ими не только сам очаг, но и стену за ним.
Камин не обязательно должен быть громоздким и занимать половину комнаты. Посмотрите фото ниже, существуют небольшие модели, например угловые, которые будут гармонично смотреться в комнате меньше 20 кв.м.
В качестве украшения используют чугунные или кованые элементы — дровяную корзины, искрогасительную решетку, инструменты и подставку под них — все это может дополнительно подчеркнуть эффектность камина, примеры можете посмотреть на фото ниже.
Уход за камином
Камин из кирпича — не очень сложная конструкция, однако и он требует определенного внимания, чтобы работать без перебоев.
Первое, что требуется, это прочистка дымохода. Даже если все функционирует без перебоев, два раза в год нужно проводить диагностику, проверять дымоход и прочищать его при необходимости.
Это убережет вас от неприятных сюрпризов. В результате длительного горения дерева образуется сажа, которая скапливается в местах изгибов, там, где есть какие-то выступы.
Для удобства чистки на дымоходе делают специальные отверстия с дверцами, которые позволяют лучше контролировать загрязненность камина.
