Фирма и модель оборудования:
Котел Electrolux GCB 32Hi Tech Fi
Дмитрий:
Добрый день, ни один форум не дает оперативный ответ на мой вопрос. Встал указанный в теме котел с ошибкой Е3. Особенности: при переводе «тумблера» в положение OFF, ошибка не уходит, котел не пишет «OFF» и не отключается вентилятор, вентилятор продолжает работать до отключения питания. При включении обратно в сеть, первым делом включается опять вентилятор и через 3 секунды опять выпадает E3, вентилятор продолжает крутить, пока вилку из розетки не выдернешь.
Прессостат (реле давления воздуха) рабочий, проверяли — снимали питание вентилятора с платы, включали питание котла, затем возвращали питание вентилятору, он начинал крутить и котел загорался как при штатной работе, т.е. с прессостата на плату сигнал идет. Вопрос, почему вентилятор так себя ведет, работает не отключаясь. Есть подозрение на блоки К3, К4, К5 на плате управления (на фото справа от питания вентилятора, красный коннектор), может что-то из них — реле самого вентилятора и оно вышло из строя, поэтому он не отключается при OFF и молотит без остановок. Где то читал, писали про блок К4 при идентичной проблеме, может в нем дело?
Ответ:
Здравствуйте. Я бы в первую очередь проверил реле вентилятора — нормально ли оно работает, прежде чем лезть ковырять плату. Возможно оно «залипло». Это лучше предоставить специалистам, обратившись в сервисный центр или обратиться с данным вопросом к изготовителю котла.
Вопрос взаимозаменяемости или ремонта блоков на плате котла все-таки больше относится к области электронной, чем, к инженерной, а для ремонта платы в домашних условиях такие советы давать сложно, не видя перед собой предмет обсуждения.
На котле этом стоит реле:
- JZC-33F 024-HS3 (555)
- 10A 125vac
- 5A 30vdc
- 5A 250vac
Скорее всего «шалит» К4 — прислушайтесь к нему во время работы котла — если трещит или издает другой подозрительный шум — проблема однозначно в нем. Можно попробовать купить подходящее и перепаять, но имейте ввиду, что потом могут возникнуть проблемы с обслуживанием котла, так как специалисты не любят когда пользователи самостоятельно копаются в платах приборов...
Если останутся вопросы — пишите.
Дмитрий:
Александр, здравствуйте. Поздравляю с Новым годом наступившим. Спасибо за отклик. Рискнули все-таки влезть в плату, т.к. по работе котла все указывает на реле К4. Выпаяли, и оно действительно было залипшее, как Вы и сказали — у одного из контактов прогорел корпус, заменили простым автомобильным реле сначала 12В, но оно грелось, видимо напряжение на плате 24В, заменили на 24-Вольтовое автореле, и пока вроде не так греется.
Пока ждем оригинальное из Китая, будет работать автомобильное. Сейчас котел работает штатно. Решили влезть т.к. нужно было решать более оперативно, чем предлагали нам в период праздников и как правило все рекомендовали менять плату целиком, а это на порядок вышло бы дороже плюс ко всему. Еще раз спасибо за Ваш отклик.
Ответ:
Спасибо и Вас с Новым Годом!
Если возникнут вопросы — пишите, удачи и еще раз с праздником!
Плита или варочная панель используется хозяйками чаще остальных приборов. Индукционные плиты появились на рынке не так давно, но уже успели достаточно хорошо себя зарекомендовать.
Самые популярные фирмы-изготовители индукционных плит на сегодняшний день:
- Электролюкс;
- Горенье;
- Миле.
Все эти производители выпускают технику высокого качества, но и она не застрахована от неисправностей и возникновения ошибок при эксплуатации.
Самые распространенные неисправности индукционных плит
Рассмотрим, какие же неисправности случаются с этим видом техники и как их можно починить.
Плита не включается
Необходимо убедиться, что используемая посуда подходит для данного типа плиты и не сдвигается с конфорки. В противном случае, плита отключит питание. У индукционных плит конфорка не нагревается. Если с посудой все в порядке, необходимо обратиться к специалисту для выявления поломки.
Плита включается самостоятельно при отсутствии на ней посуды
Необходимо убрать с поверхности плиты все металлические предметы и очистить плиту. Если неисправность не устранена, то проблема в блоке управления. Его необходимо отремонтировать или заменить.
Индукционная плита не работает
Следует обратиться в сервис для того. Там мастера смогут проверить предохранитель, выявить перегоревшую деталь и заменить ее.
Нехватка мощности
Причиной этого зачастую является дефект кабеля питания. В мастерской починят эту неисправность, и вы сможете снова пользоваться своей плиткой.
Проблемы с нагревом
Низкая скорость нагрева может быть обусловлена неподходящим диаметром дна посуды для данной конфорки. Необходимо проверить плотность прилегания посуды к поверхности конфорки. Если разболтались прижимающие пружины, их нужно подтянуть до указанного в инструкции уровня. Как это сделать, можно увидеть на видео.
Автоматическое отключение прибора
Это происходит, если:
- в течение 10 секунд с момента включения плиты на панель управления не поступало каких-либо команд;
- время работы конфорок превышает 2 часа;
- выставлено время автоматического отключения при помощи таймера.
Коды ошибок индукционных плит различных производителей
Часто случается так, что индукционная плита выдает ошибку. Чтобы понять, какая именно возникла проблема, необходимо знать, какую неисправность отображает тот или иной код.
Так, ошибка Е3 индукционной плиты означает, что напряжение сети выходит за рамки рабочего диапазона, а ошибка Е0 говорит о неправильной настройке прибора. Однако у разных производителей коды могут означать разные неисправности. Например, код Е0, помимо проблем с настройкой, может означать также отсутствие посуды на конфорке, а код Е3 - проблемы с инвертором.
Рассмотрим коды неисправностей, которые могут выдавать индукционные плиты фирм-изготовителей Электролюкс, Горение, Бош, Миле и Китфорт, с расшифровкой.
Ошибка индукционной плиты Электролюкс может обозначаться одним из следующих кодов:
- L - активна «Защита от детей»;
- мигающий символ F - на конфорке нет посуды подходящего типа;
- E1 - превышена максимально допустимая температура вблизи электроники;
- Е3 - невозможно осуществить связь с инвертором;
- Е4 - превышена максимальная температура конфорок;
- Е5 - ошибка сети;
- Е6 - нет связи с силовым блоком.
При возникновении ошибок Е3, Е5 и Е6 необходимо обратиться за помощью к квалифицированному мастеру, чтобы не повредить устройство.
Коды неисправностей индукционной плиты Миле:
- EF35 - повреждение силовой платы индукции;
- U в сопровождении со звуковым сигналом - неправильное подключение конфорок;
- Е - перегрев конфорки;
- Е (ER) - ошибка электроники.
Ошибка индукционной плиты Bosch обозначается кодом:
- Е-22 - неисправен сенсор на поверхности плиты присутствует грязь или влага;
- Е-25 - повреждена силовая плата Bosch;
- ER-26 - недопустимо высокое напряжение.
При появлении на дисплее любого из этих кодов и невозможности осуществить самостоятельный ремонт рекомендуется доставить плиту к специалистам сервисного центра Bosch, чтобы устранить неполадки.
Коды неисправностей моделей производителя Горение:
- F1 - короткое замыкание;
- F2 - повреждение измерительной цепи;
- F6 - невозможно установить связь с силовой платой;
- F15 - неисправность температурного датчика;
- F16 - источник питания вышел из строя;
- F18 - повреждение датчика управления;
- F85 - перегрев электронного модуля.
Коды ошибок индукционной плиты Kitfort
- Е0 - отсутствие на плите посуды подходящего типа;
- Е3 - превышено максимально допустимое напряжение;
- Е4 - нехватка напряжения;
- Е5 - перегрев поверхности, возможно, на плите стоит пустая посуда.
Что делать при обнаружении неисправностей
Индукционная плита может подвергаться поломкам так же, как и любая другая бытовая техника. Даже плиты от таких известных производителей, как Bosch или Электролюкс, способны иногда выдавать ошибки. Поэтому если на дисплее индукционной плиты загорается код какой-либо ошибки, и вы не уверены, что сможете устранить неисправность самостоятельно, не стоит рисковать. В таком случае лучше доверить технику специалистам, которые решат проблему, не навредив вашей плите. Принимайтесь за самостоятельный ремонт только при полной уверенности, что вы знаете, как устранить поломку.
Какой бы надежной ни была техника, со временем она может дать сбой. Каждой неполадке предшествуют свои причины. Выяснить их помогают ошибки, высвечиваемые на дисплеях котлов «Электролюкс». Расшифровку кодов можно найти в инструкции. А мы расскажем, какие шаги следует предпринять для устранения проблемы.
Принцип работы котлов Electrolux
Газовое оборудование от компании «Электролюкс» отличается большим ассортиментом моделей на любой вкус. Среди котлов вы найдете двухконтурные и одноконтурные. Техника прекрасно адаптирована к российским условиям эксплуатации. Производитель предусмотрел такие моменты:
- Перебои с давлением в водной и газовой магистрали - все приборы стабильно функционируют даже при минимальном давлении;
- Для техники не страшны морозные зимы. Функция «Антизамерзание» обеспечивает постоянную работу устройства;
- Высокий КПД - 94%.
Не обошли вниманием и систему защиты. Предохранительный клапан защитит от повышенного давления, датчик пламени - от затухания огня в горелке, датчик тяги - от попадания угарного газа в помещение.
Современная система управления ЕТС делает эксплуатацию комфортной. Пользователь может регулировать температуру в зависимости от погоды на улице. При выходе из дома запрограммируйте технику на работу с интервалом в 30 минут. Это существенно сократит расходы.
Наиболее востребован у пользователей двухконтурный навесной котел. Он обеспечивает горячей водой краны и батареи отопления.

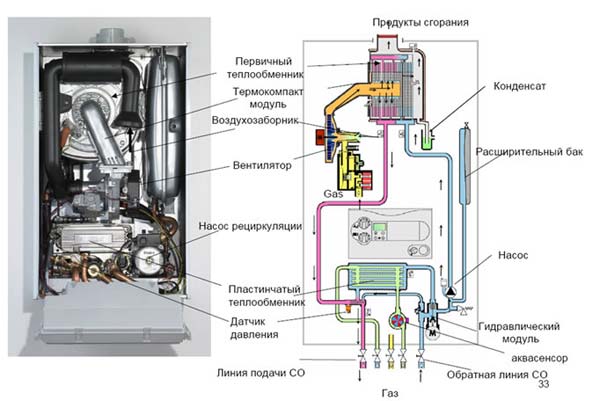

Устройство прибора вы можете увидеть на картинке ниже:
Работа закрытой камеры сгорания осуществляется за счет вентилятора, который принудительно выводит продукты сгорания на улицу. Соответственно, такие системы не нуждаются в дымоходе.
Встречаются модели с открытой камерой. У них для поддержания пламени требуется естественная вентиляция в помещении, подключение к дымоотводу.
Основные неисправности и коды ошибок
На главной панели котла находятся не только регуляторы, но и дисплей. На нем высвечивается температура, а также коды неисправности. Электронное управление оснащено системой самодиагностики. Поэтому если в процессе эксплуатации возникают проблемы, на экран выводится ошибка.
Как исправить положение и возобновить работу техники? В таблице ниже мы представим расшифровку всех возможных ошибок, а также варианты их решения.
| Коды | Значение | Причины появления | Как устранить |
| Е1 (Е01) | Нет пламени. | Сниженное давление в газовой магистрали, нерабочий электрод розжига. | Что нужно делать:
|
| Е2 (Е02) | Теплоноситель перегревается. | Что произошло:
|
Устранение проблемы:
|
| Е3 | Работа прибора заблокирована. | Сработала система безопасности:
|
|
| Е4 (Е04) | Давление в отопительном контуре составляет ниже 1 Бар. | Теплообменник забит накипью. Радиатор подвергся коррозии и дал течь. | Первым делом отключите технику, откройте топливный вентиль, пока значения на манометре не начнут соответствовать норме. После чего запустите устройство. Ошибка снова высветилась? Тогда:
|
| Е5 | На манометре повышенное давление (более 2,5 Бар). |
|
Осмотрите клапан – он должен срабатывать своевременно. Прочистите сетчатый фильтр, он мог забиться мусором и ржавчиной; Помимо этого, в моделях Electrolux типа 24 Basic Space Duo может показаться код F4. Это значит, что сломался насос циркуляции, потому что давление не превышает 0,1 Бар. Проведите замену прибора. Код l01 указывает на засор теплообменника - требуется чистка от накипи. А ошибка Е7 означает неисправность сенсора теплоносителя. Либо он дает неверные показатели. Если датчик работает исправно, проверяется плата. Также пользователи жалуются на шум и писк в котле. Вероятно, в системе скопилось слишком много воздуха, либо вышел из строя вентилятор. Теперь вы ознакомились со всеми неисправностями и можете приступать к ремонту. |
2017-05-04 Евгений Фоменко
Устройство и принцип работы котлов Электролюкс
Компания Электролюкс выпускает как одноконтурные, так и двухконтурные газовые котлы с открытой и закрытой камерой сгорания. Особенностью котлов Электролюкс является способность работать с высокой производительностью в условиях пониженных средних температур и нестабильном давлении воды и газа. Обладают высоким показателем КПД — 94%.
Оборудованы надежной системой защиты — от повышения и понижения давления в отопительной системе, от загазованности котла при выключенной горелке, выключение при недостаточном дымоудалении.
Кроме этого, приборы оборудованы погодозависимой системой управления ЕТС, позволяющей изменять параметры нагрева в зависимости от температуры на улице, системой антизамерзания, которая активируется при уменьшении температуры в отопительном контуре до 5 градусов. Позволяют запрограммировать работу прибора на неделю с интервалом в полчаса, это дает возможность экономии воды, газа и электричества во время отсутствия человека.
Наиболее востребованными являются двухконтурные устройства, которые обгревают жилье и выдают горячую воду. Навесной котел оборудован зоной подключения, находящейся в нижней части, где слева направо расположены патрубки — подача в систему отопления, выход горячей воды, подача газа, вход холодной воды и обратная подача из системы отопления, подпитывающий вентиль системы отопления и сливная заглушка.
Гидравлический блок состоит из реле давления, трехходового клапана, циркуляционного насоса, сбросного клапана, пластинчатого вторичного обменника, расширительного бака. Газовый тракт состоит из газового клапана, инжекционной горелки из нержавеющей стали, электродов поджига и контроля пламени, топки из штампованной стали с гидроизоляцией, первичного теплообменника.
На теплообменнике установлен датчик перегрева, который защищает котел от закипания. Удаление отработанных газов и создание разряжения в камере сгорания происходит при помощи вентилятора, контролируемого прессостатом.
Основные коды ошибок
На передней панели располагается жидкокристаллический дисплей, на котором отображается температура теплоносителя, текущее состояние и коды ошибок, возникающие в процессе эксплуатации.
Самые часто повторяющиеся ошибки — это код Е1- отсутствие пламени, Е2 — перегрев теплоносители, Е3 — сбой в работе системы дымоудаления. Ниже рассмотрим причины возникновения и способы устранения неисправностей при появлении кодов ошибок на котлах Электролюкс.
е1
Ошибка е1 или ошибка 01 (ошибка е01) на моделях Electrolux Quantum — отсутствие пламени по причинам неисправности электрода и отсутствие газа в системе.
При появлении кода проверьте:
е2
Ошибка е2 на моделях Электролюкс Basic X или ошибка е02 на моделях Quantum — перегрев теплоносителя.
Возможны следующие причины:
е3
Ошибка е3 означает проблемы с дымоудалением.
Как устранить эту проблему и почему она возникает:
е4
Ошибка е4 либо ошибка 04 появляется на дисплее при падении давления в отопительном контуре ниже 1 бар. Выключите агрегат, открутите кран подпитки, когда значение на манометре будет соответствовать норме, включите агрегат.
Если ошибка не исчезла или появилась вновь через некоторое время, проверьте:
е5
Причиной ошибки е5 является повышенное давление в системе отопления, манометр показывает больше 2,8 бар. Перезапустите котел кнопкой REZET.
Если данная неисправность появляется вновь, выполните проверку следующего:
- работоспособность предохранительного клапана , промойте фильтр, если он забился шлаками;
- расширительный бак ,
- датчик давления на короткое замыкание или обрыв , при неисправности датчика замените его.
е6
Ошибка е6 означает сбой в работе датчика температуры горячего водоснабжения.
Если после перезапуска система вновь выдает ошибку, проверьте:
е9
Ошибка е9 появляется на дисплее прибора, когда температура в отопительной системе опускается ниже 2 градусов тепла и существует опасность замерзания воды в системе. Для исключения возникновения этого кода следует установить дополнительный уличный термостат, при помощи которого будет регулироваться температура теплоносителя в соответствии от температуры на улице.
Настройка производиться согласно инструкции к устройству. При отключении котла на длительное время слейте воду, согласно инструкции.
Другие неисправности
На устройствах Электролюкс (Electrolux) 24 Basic Space Duo может появиться ошибка f4 при неисправности циркуляционного насоса. Код появляется, если после 30 секунд с момента запуска насоса давление не повысилось на 0,1 бар. Проверьте работоспособность насоса, в случае его неисправности приобретите новый.
Ошибка l01
Означает, что забит теплообменниик. Снимите его и очистите от накипи, согласно инструкции к прибору.
Код Е7
Появляется при возникновении неисправности термостата теплоносителя. В этом случае измерьте сопротивление термостата, посмотрите, не разъединились ли или окислились провода датчика. Если проблема в проводах, зачистите и соедините провода, при неисправности датчика поменяйте его. Если с датчиком все в порядке, проверьте электронную плату.
Термостат
При возникновении шума, когда котел пищит, следует проверить систему на завоздушенность, работу вентилятора и насоса.
Когда котел не выдает горячую воду, проверьте датчик протока на короткое замыкание и обрыв, электронную плату управления. В случае неисправности платы или датчика, произведите замену на новые.
Если помещение не нагревается при работающем котле, проверьте не закрыт ли кран отопления, состояние грязевого фильтра, промойте его в случае необходимости, проверьте не завоздушен ли отопительный контур.
