Как подключить и отрегулировать реле давления воды. Реле давления воды для насоса — принцип работы и установка Как подключить насос малыш через реле давления

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из , что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

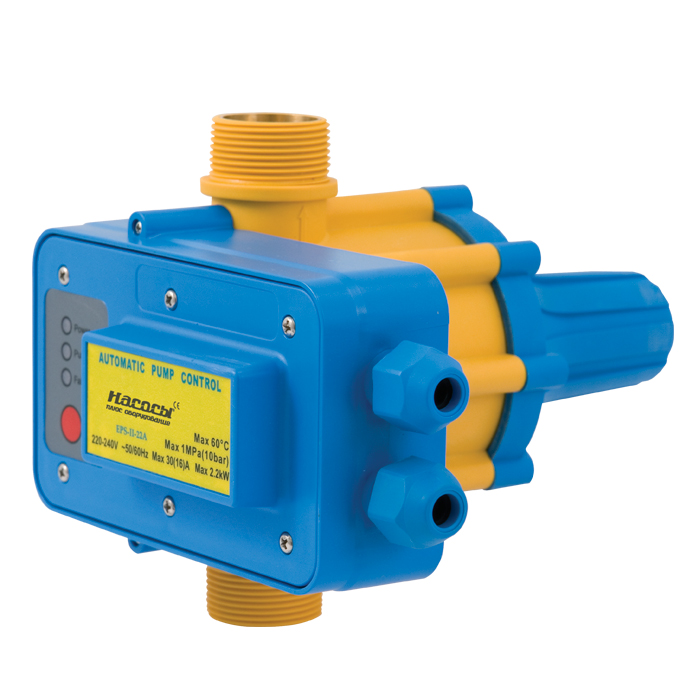

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Статья по теме:

Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

В схеме должно присутствовать , так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Система автономного водоснабжения загородного дома или дачного участка складывается из различных механизмов, датчиков и оборудования. Однако эффективная работа этой системы во многом зависит от реле давления жидкости для насосного оборудования. Для его эффективной работы необходимо правильно установить, настроить и эксплуатировать изделие. Для монтажа и настройки этого агрегата вам понадобится схема подключения реле давления, а также знание принципов работы подобного оборудования. Также благодаря этому вы сможете оценить важность правильной работы прибора и необходимость его использования в системе автономного водоснабжения загородного дома, дачи или коттеджа. Видео в конце статьи поможет вам лучше разобраться в тонкостях использования реле.

Некоторые насосные станции не укомплектовываются автоматическими устройствами для контроля и регулировки работы насоса. Однако для работы системы водоснабжения в автономном режиме необходимо, чтобы запуск и остановка насосного оборудования происходили автоматически, ведь осуществление этих действий вручную требует постоянного наблюдения за системой, что не позволит вам заниматься своими делами.

Оптимальный контроль над работой насосной станции обеспечит реле. Этот прибор выполнен в виде блока управления в пластиковом корпусе. Внутри него установлены две пружины, которые регулируют верхний и нижний предел давления в параметрах отключения и включения насоса.

Реле подключается к гидроаккумулятору – накопительному баку с воздухом и водой в резиновой груше. Поскольку резиновая груша с водой находится внутри полости с воздухом, стенки груши выполняют функции мембраны. В рабочем состоянии вода в груше растягивает стенки мембраны и давит на воздух в камере, чем создаёт определённое давление. При расходовании воды объём груши уменьшается, и давление воздуха в камере также снижается. В момент достижения определённого давления, установленного на реле, происходит срабатывание датчика, проводящее к замыканию контактов и запуску насоса. Набирание воды в ёмкость происходит до тех пор, пока давление не поднимется до установленного на реле максимума. В итоге контакты размыкаются и насос отключается.

Важно: чтобы правильно подключить реле, необходимо присоединить оборудование к системе водоснабжения дома, насосу и обеспечить подачу электроснабжения.

Особенности конструкции и принцип работы

Конструкция реле выполнена в виде компактного блока с пружинами, который посредством гайки позволяет регулировать минимальное и максимальное давление. К пружинам подключена мембрана, которая реагирует на его перепады и замыкает либо размыкает электрическую цепь, что вызывает запуск или остановку насосного оборудования. Принцип работы выглядит так:

1. Когда давление снижается до установленного минимума, давление пружины на мембрану ослабляется и контакты замыкаются, что приводит к запуску и закачиванию воды в систему.
2. В случае его повышения до установленного максимума увеличивается сжатие пружины, что приводит к размыканию контактов и остановке работы насоса.

Если реле используется совместно с насосной станцией, то принцип работы выглядит так:

1. Сначала насосное оборудование набирает воду в гидробак.
2. По мере наполнения резиновой груши давление воздуха в баке увеличивается. При этом информация подаётся на манометр.
3. Когда давление в гидроаккумуляторе повышается до установленного на реле верхнего предела, прибор размыкает контакты, что приводит к отключению насосного оборудования и прекращению закачивания воды.
4. Со временем вода из бака расходуется потребителем, и давление воздуха постепенно понижается. Когда оно достигает установленного на реле минимума, срабатывает реле и замыкает контакт, что приводит к запуску насосного оборудования и набиранию воды в бак.
5. После этого цикл повторяется.

Благодаря использованию в водопроводной системе реле удаётся поддерживать постоянное давление и необходимый для комфортного водоснабжения напор воды. При этом работа насосного агрегата происходит в автоматическом режиме. Если на реле правильно установить параметры верхнего и нижнего давления, то работа насоса будет выполняться в оптимальном режиме без перегрузок, что в свою очередь позволит продлить срок его службы и защитить от преждевременного износа.

Где установить?

Чтобы прибор правильно функционировал, подключение реле давления к насосному оборудованию должно выполняться так, чтобы можно было избежать его скачков и турбулентности. Именно поэтому лучшее место находится поблизости с гидроаккумулятором.

Перед началом монтажа датчика стоит изучить инструкции производителя относительно условий эксплуатации. Всё дело в том, что некоторые изделия разрешено использовать только в помещениях с отоплением.

При подключении агрегата к погружному насосу для подачи воды в дом перед реле монтируется следующее оборудование:

• скважинный насос;
• подающий трубопровод;
• обратный клапан;
• запорная арматура;
• дренаж в канализационную систему;
• фильтрующее устройство грубой очистки воды.

Если для обустройства системы автономного водоснабжения используется насосная станция с поверхностным насосным оборудованием, то монтаж датчика для насоса происходит ещё проще. В этом случае выполняется блочная установка, то есть реле монтируется в комплексе с насосным изделием. Такой насос укомплектован специальным штуцером для присоединения датчика. Кроме этого, в таких моделях обычно используется встроенный обратный клапан и фильтр грубой очистки воды.

Иногда подключить реле можно прямо к погружному насосу, если гидробак находится в кессоне рядом со скважиной или непосредственно в колодце. В этом случае используется датчик во влагозащищённом корпусе, который можно использовать в условиях полного погружения под воду.

Внимание: выбор способа монтажа датчика зависит от особенностей и исполнения модели. Обычно предпочтительный способ монтажа указывается в инструкции к изделию.

Электрическая автоматика системы водоснабжения и само реле могут подключаться разными способами, но обычно используется одна из двух распространённых схем. В любом случае необходимо точно следовать последовательности монтажа и сначала подключать датчик к системе водоснабжения и только после этого можно соединять его с электрической сетью.

Первый способ самый простой. Он подразумевает установку реле на магистральном трубопроводе. При этом важно соблюдать рекомендации и правила монтажа из сопроводительной документации к изделию. Установка производится с использованием тройника, который соединяется с переходящим штуцером. Вместо штуцера можно использовать отводной шланг.

Второй способ реализуется с использованием специального штуцера с пятью выходами. К нему присоединяют следующее оборудование:

• подающий трубопровод, идущий от источника воды;
• датчик;
• прибор для измерения давления (манометр);
• трубы для подачи воды в дом;
• гидробак.

После установки датчика на штуцер, изделие соединяется с насосным оборудованием и подключается к сети электропитания.

Какой бы способ вы не выбрали, при подключении изделия вам стоит придерживаться следующих рекомендаций по монтажу:

1. Все резьбовые соединения составляющих элементов системы водоснабжения необходимо тщательно герметизировать. Для этого можно использовать паклю, специальный герметик или ФУМ-ленту.
2. Чтобы правильно произвести соединение реле, оно должно свободно вращаться на фитинге. Однако вместо него можно применить соединитель-американку.
3. Для подключения к сети электроснабжения необходимо использовать кабель, сечение которого выбирается в зависимости от мощности насоса. Поскольку для решения задач автономного водоснабжения загородного дома используется насосное оборудование мощностью не более 2 кВт, то достаточно кабеля с сечением 2,5 мм².
4. Как правило, на клеммах прибора должна быть маркировка, облегчающая его подключение. Если таковой маркировки нет, то назначение каждой клеммы можно узнать из прилагающейся к оборудованию схемы.
5. Если изделие идёт с заземляющей клеммой, то заземление прибора нужно выполнить обязательно.

Рабочие параметры реле

Главные параметры датчика, которые необходимо правильно настроить и от которых зависит эффективность работы автономной системы водоснабжения, следующие:

• Нижнее давление . Этот показатель регулирует нижний предел давления в гидробаке, при котором в дальней точке потребления обеспечивается комфортный напор и происходит запуск насосного оборудования.
• Верхнее давление . Этот параметр регулирует верхний передел давления, при котором в полностью наполненный гидробак перестаёт набираться вода. То есть реле отключает насосное оборудование.
• Разница давлений . Это показатель, который указывает на разницу между верхним и нижним давлением, установленным на реле. В норме эта разница должна составлять 1,4 бар.

Настройка реле

Чтобы настроить реле необходимо выполнить следующую последовательность действий:

1. Сливаем воду из системы, открыв нижний кран. Открываем крышку на реле давления.
2. Запускаем насосное оборудование для закачки воды.
3. Когда насос отключится, нужно засечь и записать показания манометра. Это будет максимальный показатель.
4. Теперь откройте кран, наиболее удалённый от насосного оборудования или самый верхний в системе. После того, как некоторое количество воды вытечет, насосный агрегат снова запустится. Вам нужно зафиксировать и записать показания манометра в этот момент. Так вы узнаете нижнее давление. Теперь вы можете узнать разницу давлений, на которую настроен ваш датчик. Для этого от большего показателя отнимаем нижний.
5. Если напор воды из верхнего или самого удалённого крана вас не устраивает, то необходимо отрегулировать нижнее давление, увеличив его. Для этого оборудование отключается от сети и подтягивается гайка на большой пружине. Для уменьшения давления делаем обратное действие.
6. Если настройка разности давлений, которую вы нашли, не укладывается в норму, равную 1,4 бар, то её нужно настроить заново. Для увеличения разности давлений туже затягиваем гайку на малой пружине, а для уменьшения разности, наоборот, ослабляем силу сжатия малой пружины.

Видео инструкция по установке и настройке реле давления:

Чтобы узнать, что прочнее — водопроводный шланг, трубы или насос, можно собрать систему водоснабжения без реле давления. Во всех остальных случаях при водоснабжении дома в систему встраивается устройство, заменяющее ручное включение и выключение питающего напряжения глубинного насоса.

Индивидуальное водоснабжение дома невозможно представить без реле, позволяющего автоматически отключать насос по мере заполнения водопроводной системы водой и включать его после расходования воды.

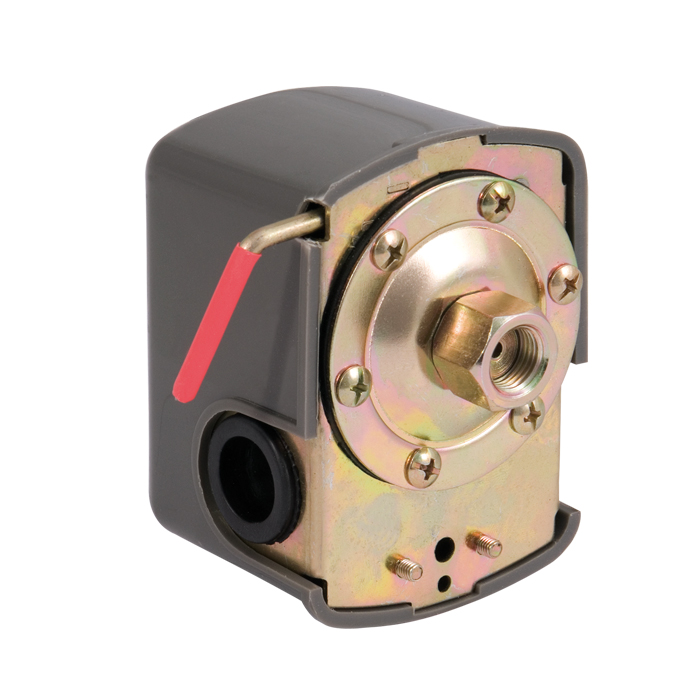

Рис.1 Конструктивное исполнение реле давления

Конструктивно стандартное реле давления для управления насосом выглядит следующим образом. В пластиковом корпусе размещены клеммные колодки для подключения кабеля питания и механическая система управления устройством с регулировочными пружинными стойками, снаружи расположен патрубок диаметром 4 дюйма для подключения к водопроводной магистрали. Питающий кабель поступает и выходит с реле давления через два широких входных отверстия, провода зажимаются при помощи гайки с обжимным кольцом из пластика.

В обычном состоянии контакты нормально замкнуты, и подключенное устройство обеспечивает работу электродвигателя насоса. При повышении напора в системе вода воздействует на резиновую мембрану с поршнем, установленную на входе водяного патрубка прибора. В свою очередь поршень мембраны давит на подвижную металлическую платформу, шарнирно закрепленную внутри корпуса устройства в одной точке. Пластина платформы поднимается и размыкает электрические контакты, при понижении давления она возвращается в исходное состояние, замыкая контакты.

По центру прибора установлен винт с пружиной и гайкой, устанавливающий расстояние контактной пластины до поршня мембраны — если оно меньше, устройство срабатывает при меньшем давлении, увеличенное расстояние потребует большего перемещения поршня с мембраной для воздействия на контактную площадку, что равносильно повышению давления в системе.

На некотором расстоянии от основного регулировочного винта помещен второй регулировочный винт с пружиной меньшего размера. Он задает диапазон перемещения контактной металлической площадки, устанавливая разницу между давлением, включающим и отключающим контакты. Таким образом, большой регулировочный винт задает нижний порог срабатывания устройства (давление для его включения), малый регулирует диапазон срабатывания прибора на отключение (глубина регулировки).

Рис. 2 Схема подключения

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

Рис. 3 Схема подключения погружного насоса к гидроаккумулятору

• Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
• При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
• Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Рис.4 РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Рис. 5 Genebre 3781 1/4″

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Рис. 6 Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

Продолжаем тему водопровод своими руками. Предыдущая статья на эту тему опубликована здесь http://сайт/vodosnabgenie_na_dache/

Сегодня мы рассмотрим второй вариант: водоснабжение дачи , используя насос «Малыш».

Итак, после того, как радость и от сделанного впервые своими руками автономного водоснабжения улеглась и началась постоянная эксплуатация автоматической насосной станции на базе самовсасывающего насоса, стали выявляться некоторые особенности, которые свойственны всем системам такого типа.

1. Система не запускается после простоя в несколько дней.

Если вы приезжаете на дачу по выходным, то однажды, включив насос, вы обнаружите, что он как то странно тихо работает, а вода из крана не течет. Ничего страшного. Надо выключить насос и залить всасывающую магистраль водой вручную (см. инструкцию к насосу). После этого насос заработает. Причины этого, как правило, две:

В обратный клапан на всасывающей трубе попала песчинка, или клапан закрылся не плотно из-за перекоса и вода вытекла

Во всасывающую магистраль подсасывается воздух из неплотных соединений труб.

Первую причину устранить невозможно, а вторую очень сложно. Такова практика эксплуатация самовсасывающих систем. Когда это происходит практически через раз – это начинает раздражать.

2. Эксплуатация самовсасывающей системы в период заморозков очень рискованна. Поскольку насос у нас стоял в неотапливаемом хозблоке, то однажды осенью, приехав на дачу после заморозков, мы обнаружили треснувший насос. Пришлось после ремонта насоса воду из системы сливать довольно рано – при первых заморозках.

3. Система очень шумная. Поскольку подвала в жилом доме у нас нет, то мы поставили насос в хозблоке.

После нескольких лет эксплуатации самовсасывающей системы водоснабжения нам надоели вышеперечисленные проблемы и я решил сделать другую систему.

Для того, чтобы избавиться от недостатков самовсасывающей системы нужно использовать погружной насос. Поскольку насос находится глубоко в воде, он никогда не замерзнет и работает тихо.

Я решил использовать в качестве погружного насоса надежный и недорогой российский вибрационный насос «Малыш». Мне он давно нравится, простой и надежный, первый насос служил мне около 15 лет, правда был сделан в СССР и со знаком качества. Да и современные китайские аналоги достаточно надежны (у меня работает 2 сезона). Лучше выбрать насос с верхним забором воды – тогда меньше шансов засосать песок со дна колодца. Производительность насоса около 500 л/час при напоре около 30 м(см. http://ooo-comfort.ru/elektronasosy_malysh). Самые дешевые насосы можно купить в магазине «Леруа Мерлен». В2010 г я купил там китайский аналог за 700 руб. У нас на даче один насос Малыш обеспечивает душ, 2 умывальника, кран на кухне и унитаз. Конечно, если не включать все краны одновременно, а такого в жизни не бывает. Душ и один кран работают от насоса нормально. Если этого мало, то можно подключить 2 Малыша параллельно.

Водопровод своими руками. Водоснабжение дачи. Насос «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

Насос Малыш 750 р.

Шланг 3/4" дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

Фильтр грубой очистки 50р.

Гидроаккумулятор, емкость мин.20 л– около 1000 руб.

Обратный клапан 3/4 дюйма (ставится перед гидроаккумулятором) 100р.

Манометр на 6 атм. 160 р.

Реле давления модели РДМ 5 цена ок.500р.

Штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

Хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Все это стандартные изделия, можно купить в одном магазине «Леруа Мерлен» в Москве или на рынке, но дороже. Цены указаны ориентировочные на 2010 год.

Монтаж системы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака. Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ!!! Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Такое водоснабжение дачи у меня работает два сезона без проблем – воткнул в розетку и вода пошла. Насос я на зиму оставляю в колодце. Воду из труб системы водоснабжения и гидроаккумулятора сливаю в самом конце сезона намного позднее, чем в первом варианте с самовсасывающим насосом. Гидроаккумулятор имеет внутри резиновую емкость и не боится заморозки. И еще один совет - для легкого слива воды из системы рекомендую между обратным клапаном и фильтром поставить тройник и шаровой кран.

А как ВЫ решили вопрос водоснабжения дачи или загородного дома? Напишите свое мнение в комментарии или задайте вопрос и мы обязательно ответим.

В заключение хочу обратить Ваше внимание на то, что наш сайт активно развивается и впереди будет много интересных статей. А посему – подпишитесь на наш сайт и Вы будете сразу получать новую статью на свою почту и ничего не пропустите.

И в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование , вряд ли подойдет.

Блок автоматики для центробежных насосов.

Для организации насосной станции на основе , неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

Схемы насосных станций.

Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации : «как в квартире». Главное не забыть, что и куда вы запихнули.

Возможно, Вам будут интересны похожие материалы::

1. Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную...
2. Насосная станция это уже не просто насос с электродвигателем, это комплекс оборудования, предназначенный для подачи воды из скважины, колодца и...
3. Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения...

Отзывов (322) на «Собираем насосную станцию сами.»

Здравствуйте,

Отличный сайт. Нашёл инфу, которую давно искал
Помогите, пожалуйста, определиться с насосом. Речь идёт о водоснабжении дачного дома. Система работает около 20 лет без проблем, однако, все приходит в негодность. В доме стоит накопительная ёмкость на 500л, которая наполняется из колодца (дебет маленький) насосом автоматически. Далее ОК-НС(saer tk1, РД и га в комплекте)-душ, раковина, унитаз, кухня. В прошлом году сломался ГА. Поменял на больший 50л. Получилась схема ОК-НС+РД-ГА-водоразбор. Однако насос не качает больше 1,8атм. Решил поменять насос, он свое отработал. Никак не могу определиться, какой выбрать-вихревой или центробежный. Как я понимаю, при такой схеме самовсасывание не нужно (насос ниже ёмкости и водой заполнится сам). Старый насос вроде справлялся (saer-kf1). Но вопрос по шумности. Как вы правильно писали, старый вихревой визжит и ночью не особо комфортно, но как себя будет вести центробежный при такой схеме? И стоит ли поставить насос помощнее? Где то читал, что при падении напряжения слабый насос не справляется.

1. Здравствуйте, Руслан.
   Если Вам критична шумность насоса, то при Вашей схеме лучше всего подходят центробежные без эжектора (с таким плоским корпусом, будто блин с ножками к двигателю приделали, с дыркой-всасом точно посередине блина). У них основной источник шума — это сам двигатель. Вот только по их характеристикам очень сложно подобрать насос.
   Дело в том, что у таких насосов, как правило, очень большой расход (производительность) при небольшом напоре. Т.е. расход от 100 литров в минуту при напоре в 20-25 метров — это для таких насосов нормально. Однако, они надежны, не боятся «сухого хода» (при латунном колесе) и почти не чувствительны к изменениям расхода потребления, т.е. практически всегда выдают одно и то же давление.

   Второй по шумности, но более соответствующий по характеристикам, это насос со встроенным «коротким» эжектором с чугунным или пластиковым корпусом. По виду — корпус напоминает полусферу с двумя дырками или патрубками. В нем, вместе с двигателем, начинает шуметь насос, а именно, шумит вода циркулирующая в эжекторе (среднечастотный шум с высокочастотными гармониками), плюс вибрации (шум) низкой частоты, создаваемые движением воды в рабочем колесе. В целом, довольно тихо и не раздражает.

   Соответственно, чем «длиннее» встроенный эжектор, тем больше прибавляется среднечастотного шума за счет более длинного пути воды по сужению эжектора. И именно этот шум начинает раздражать. Это следующие по шумности насосы с вытянутым корпусом из чугуна.
   Если корпус будет из нержавейки (красиво конечно), то «в игру» вступают резонансные частоты его тонкого металла. Впрочем, чем качественней насос, тем менее они противны.
   Ну, а вихревые насосы, как Вы правильно заметили, визжат при наборе давления.

   Еще один тихий вариант: поставить в последовательной связке два циркуляционных насоса с «мокрым» ротором, но с напорами не меньше 15 метров (это редкость, но найти можно). Только ни в коем случае не вихревые (хотя при чем тут будет «мокрый ротор») В этой связке даже двигатели будут очень тихо жужжать. Насосов же слышно не будет совсем.

Огромное спасибо за ответ. Глупый вопрос. А чем плох большой расход? Ведь больше чем через кран прольется не пройдёт. Напор большой мне и не нужен. По вертикали максимум 2 метра и по горизонтали максимум 20.

1. Ничем, Руслан. Только чем больше максимальный паспортный расход насоса, тем больше минимально необходимый расход через него без возникновения кавитации, а в пределе возникновения «сухого» хода. Сама по себе кавитация в большей или меньшей степени опасна для насоса из любого материала. Чем «мягче» материал, тем опаснее: тем быстрее эрозия рабочего колеса снизит характеристики насоса. Обычно, минимальный расход через бытовой насос равен 0,6 м3/час. Это — 10 литров в минуту. И это еще одна причина использования ГА в системах автономного водоснабжения.
   В основном же, кавитационный нагрев (основное следствие «сухого хода») опасно для деталей насоса из пластика. Это чаще всего встроенный эжектор, но может быть и рабочее колесо. Поэтому для минимизации последствий кавитационного нагрева, в следствии минимального расхода через насос, все детали насоса должны быть выполнены, как минимум, из металла.
   К слову, у вихревых насосов другая беда. Там виновата не кавитация, а абразивы, содержащиеся в любой воде. Они стачивают разделяющий по давлениям выступ внутри корпуса насоса. Соответственно, со временем падает и давление, и расход.

Вадим, спасибо.
Теперь более менее понятно. Получается, что если слегка открыть кран — то взникнет кавитация. Но, разве РД не должен отключить насос в таком случае? Ведь, как я понимаю, давление резко вырастет. Или это приведёт к частым включениям/выключениям? Или я неправильно понимаю?
Спасибо. Прошу прощения за глупые, может быть, вопросы.

1. Все это и так, и не так одновременно, Руслан. При рассуждениях о таких тонкостях очень важны детали. И самое главное, что нужно рассматривать работу СИСТЕМЫ, а не отдельно взятого НАСОСА. Если коротко…
   И если рассматривать работу исправной, правильно настроенной системы, то… «если слегка открыть кран — то…»
   1. Вода пойдет не от насоса, а из ГА, пока давление в системе не станет равным давлению включения насоса.
   2. РД включает насос.
   3. Насос поднимает воду из источника, качая её в систему.
   4. Часть воды идет непосредственно в «слегка» открытый кран, другая часть — на пополнение запасов в ГА. Одновременно с этим, в системе поднимается давление (если суммарный расход через кран и в ГА меньше производительности насоса).
   5. РД выключает насос, когда давление в системе станет равным давлению отключения.
   Если кран остается «слегка» открытым, цикл повторяется.
   А теперь — нюансы:
   1. Даже в этом цикле, при исправной и правильно настроенной системе, при правильно подобранном насосе, несколько секунд перед выключением насос работает в критическом режиме, с образованием кавитации или близко к этому. В общем и целом — это не страшно.
   2. Если производительность насоса настолько высока, что количество циклов в минуту больше двух, то насос (и двигатель) не успевают остывать после критических режимов. Для двигателя — это пуск, для насоса — режим кавитации перед остановкой.
   3. При НЕисправной или НЕправильно настроенной системе, продолжительность и (или) частота критических режимов может увеличиваться кратно, вплоть до постоянного «сухого» хода и (или) очень частого включения-выключения насоса, и, как следствие, выхода насоса из строя.

   Поэтому так важно ПРАВИЛЬНО (или близко к этому) подбирать оборудование и настраивать СИСТЕМУ для долгой (и счастливой) работы всех её элементов.

Вадим, спасибо за разъяснения.
Простите, пожалуйста за дотошность, но я хочу задать ещё пару вопросов.
1. Я сделал расчёт насоса, как показано в статье на сайте. Напор получился 25 метров. Система у меня смонтирована таким образом, что длинна трубы холодной воды до самой дальней точки разбора почти в 2 раза короче трубы горячей воды, идущей через водонагреватель. Для расчёта горизонтального участка я брал только длинну горячего конца (как наиболее длинного). Правильно ли это, или надо ещё учитывать и холодный конец?
2. Поиск центробежного насоса, выдающего расход около 24л/мин, оказался почти тщетным. Как Вы и писали у большинства либо нет нужного напора, либо расход при таком напоре гораздо больше требуемого. Единственное, что вроде бы близкое — это Calpeda NM 2. Расход порядка 40л/мин при напоре 25метров. Можно ли его будет использовать, или это уже слишком много (ГА в системе 50л, насос стоит в полуметре от ёмкости, ниже уровня забора)?

Заранее спасибо.

1. Приветствую, Руслан.
   Собственно, ответы (простите, но сейчас у меня не так много времени):
   1. Вы все правильно сделали. Иначе, горячая вода будет идти с гораздо меньшим напором. Придется все время поправлять регулировку на смесителе. Учитывать дополнительно длину «холодного конца» не нужно. Расчет нужно делать только на самую длинную трубу.
   2. Калпеда — очень хорошие насосы.
   3. Паспортные расходы и напоры — понятия относительные. Реальные расходы и напоры могут сильно отличаться от заявленных из-за условий системы. Как Вы правильно заметили в прошлый раз, насос не сможет выдать больше, чем потечет из крана.
   В Вашем случае, паузы будут достаточными из-за емкости ГА, расход из которого составит минимум примерно 1-2 минуты. Потом, возможно, насос накачает ГА за полминуты- минуту. В целом, это вполне приемлемые условия работы насоса. Реально, скорее всего, время пауз и работы насоса будут больше.
   Или, если Вы спрашиваете о дополнительных точках водоразбора, то, конечно же, можно. При таких параметрах насоса, у Вас будет очень большой запас по расходу при максимально возможном напоре.

Здравствуйте.
Хорошая статья.
У меня станция собрана по следующей схеме: колодец-обр.клапан-насос-аккумулятор-реле давления-блок автоматики.
И вот такая особенность: сначала после включения насос работает около 1-2 мин, затем перерыв на 20-30 сек-и опять с хорошим напором работает.
Такое впечатление, что сначала расходует запас в аккумуляторе, затем накапливает воду и опять цикл повторяется.
Так должно быть?
Или может быть убрать лишнее реле давления?
Или неправильная схема сборки?

1. Здравствуйте, Сергей.
   Нет, так быть не должно. И это следствие установки двух систем автоматики, возможно работающих по разным принципам включения-выключения насоса. Интересно, как у Вас подключен насос к этим системам по электрической части: последовательно или параллельно? Скорей всего, параллельно. И эти 20-30 секунд перерыва возникли из-за разницы в настройках автоматики.
   Что делать?
   Нужно убрать одну из систем автоматики. И в зависимости от того, какую систему Вы уберете, вернее, на каком принципе будет работать оставшаяся, возможно придется изменить общую схему.
   Если Вы оставите реле давления, то ничего менять не придется. Оно работает от давления в системе, и ему все равно, где стоять, главное, чтобы после насоса.
   Если же Вы оставите блок автоматики, который возможно работает на измерении протока воды и (или) давлении, то его нужно поставить между насосом и гидроаккумулятором (ГА) по ходу движения воды, чтобы автоматика «чувствовала» заполнение ГА и останавливала насос только после прекращения протока.
   Хотя, справедливости ради, нужно сказать, что если в системе достаточно мощный насос, то в результате может получится такой же цикл включения-выключения: Сначала расходуется вода из ГА, давление падает, автоматика (реле давления) включает насос, он качает и потребителю, и в ГА, пока давление не вырастет до давления отключения. Потом цикл повторяется.
   Если блок автоматики работает на протоке, то он отключать насос не будет, пока есть расход на потребителя и (или) ГА. Но опять же если в нем нет ограничения по давлению.

Добрый вечер, помогите пожалуйста с выбором. Частный дом, водопровод городской, напора воды нет(совсем нет), стиральная машина стирает, приходиться перебивать программу, хорошие времена не понятно когда наступят, решили ставить накопительную ёмкость на 500 л.Вопрос в насосной станции,нужен ли гидроакамулятор,много прочёл, принцып работы понятен, в магазинах говорят что нужен только насос и автоматика, но меня терзают сомнения может с ГА,разбор на 5-6 точек,Сайт информативный, спасибо за труды. ЗАРАНИЕ БЛАГОДАРЕН, извините за много словность

1. Здравствуйте, Семен.
   Наличие или отсутствие гидроаккумулятора (ГА) в системе зависит от типа устанавливаемой автоматики, и только от неё.

   ГА однозначно нужен при использовании в системе механического реле давления (РДМ).

   ГА устанавливать не обязательно (но возможно, а в некоторых случаях, желательно), если в системе используется автоматика с системой плавного (дискретного) запуска двигателя.
   Как правило, электронные блоки управления (ЭБУ) уже включают в себя систему защиты от сухого хода, небольшой ГА (от 0,4 до 1,0 литра) с пружинной мембраной и систему плавного (дискретного, т.е. ступенчатого) запуска двигателя, ограничивающей пусковой ток двигателя. Исключение составляют блоки на основе тех же РДМ, которые, по сути, не являются ЭБУ.

   ГА устанавливать не обязательно (но все равно возможно, и лишь в некоторых случаях вредно), если в системе используется инверторная автоматика с функцией поддержания необходимого для работы системы числа оборотов двигателя насоса.

   Конкретика зависит от устройства, принципа и алгоритма работы конкретной автоматики.
