Использование устройства защитного отключения является достаточно актуальным способом обеспечить безопасность электрической сети в доме. УЗО обычно используется для защиты человека. В данной статье будет предоставлена информация о его назначении, принципе работы и о видах такого оборудования.
Основным назначением устройства защитного отключения является обеспечение защиты человека от поражения переменным или постоянным током. Если в помещении к электрической сети подключен неисправный или поврежденный прибор, то при контакте человека с оголенным проводников, его может ударить электричеством. Данное оборудование позволяет избежать поражения электричеством при случайных контактах, а также обезопасить дом от воспламенения проводки при утечке тока.
Прибор представляет собою механический коммутационный аппарат для прекращения подачи дифференциального тока в определенных условиях. УЗО обесточивает питание электрической сети при прикосновении человека (животных) с проводниками бытовых приборов и техники или с заземляющим контактом. Срабатывание происходит как при прямом соприкосновении с частями электроустановки, так и при косвенном.
Выключение УЗО может произойти также при повреждении внешней изоляции или контакта проводников с заземленным корпусом, при неправильной перемене заземляющего проводника и рабочего нулевого, при перемене фазного провода с нулевым рабочим во время прикосновения к ним под напряжением. Отключение может произойти по причине обрыва рабочего нулевого проводника, который по схеме может размещаться до и после защитного устройства, и при прикосновении человеком оголенной частью тела к частям прибора, находящимся под напряжением.
Виды
Как и все защитные приспособления для электрической цепи, УЗО имеет свои виды. В связи с конструкцией и механикой приборы могут быть электромеханическими и электронными.
Электромеханический. Подключение такого устройства позволяет предоставить цепи более высокую надежность. Действие электромеханического вида приборов позволяют его широко использовать в зданиях разного назначения, благодаря возможности работать механики при любой нагрузке в электрической сети. Высокая стоимость оправдывается скоростью срабатывания и длительным сроком эксплуатации.
Основные элементы конструкции – реле, магнитоэлектрическая защелка, а также трансформатор для напряжения нулевой последовательности. Электронные. Конструкция данного типа оборудования очень похожа с электромеханическим, так как в состав входят те же элементы. Однако основной магнитоэлектрический элемент изготавливается в виде электронной схемы.
Сама схема состоит из сравнительных элементов, фильтра, усилителя и выпрямителя. Таким образом, при подключении к сети устройства защитного отключения электронного типа, его работа будет зависеть от напряжения линии. Устройство защитного отключения может подсоединяться по определенной схеме к электрической однофазной и трехфазной силовой линии.
Классификация приборов проводится по их скорости реакции на утечку, по особенностям разрыва цепи, по допустимой нагрузке, по способу предупреждения замыкания и типу монтажа корпуса. Выбор такого приспособления должен основываться исходя из его характеристик и особенностей цепи.
Видео “Принцип работы и схема УЗО”
Принцип работы
Принцип работы защитного оборудования основывается на сравнивании потенциалов дифференциального тока, который проходит через него. Для этого постоянно производится измерение потенциала на его входе и выходе. В идеале после измерений суммы векторных токов, проходящих по контролируемым проводникам и должны равняться нулю. Так при однофазной схеме электрической линии измерение проводится на двух проводниках, а при трехфазной – на трех и более.
Если значение вытекающего переменного тока в сети будет отличаться от входящего в УЗО, то оно сработает, обесточив помещение. Диапазоны разницы потенциалов могут быть стандартными для определенного типа оборудования или же иметь регулятор диапазона, для установления произвольного значения (конечно, с разумным ограничением). При появлении на линии утечки (прикосновение человеком фазного провода или снижение сопротивления внешней изоляции кабеля), то векторная сумма входящего и исходящего тока будет разной. В связи с этим произойдет обесточивание всей линии.
Так при работе оборудования можно выделить основной элемент в его конструкции – дифференциальной трансформатор тока. Представляет собою сердечник с обмоткой. Конструкция также предусматривает предварительную проверку. На его корпусе предусмотрена специальная кнопка для тестирования прибора. Принцип действия проверки заключается в искусственно созданном заряде утечки. Если все подключено правильно и само устройство защитного отключения работает правильно, тогда после нажатия кнопки произойдет разъединение ответвления силовой линии.
Аббревиатура УЗО создана от словосочетания «Устройство защитного отключения», которое определяет назначение прибора, заключающееся в снятии напряжения с подключенной к нему схемы при возникновении случайных пробоев изоляции и образовании через них токов утечек.
Принцип работы
Для работы УЗО используется принцип сравнения входящих в контролируемую часть схемы и выходящих из нее токов на основе дифференциального трансформатора, который переводит первичные величины каждого вектора в строго пропорциональные по углу и направлению вторичные для геометрического сложения.

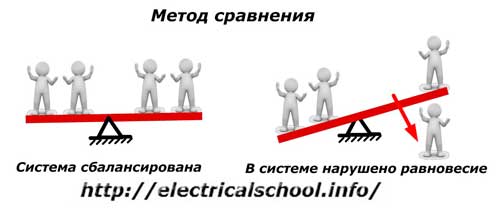

Метод сравнения можно представить обыкновенными весами или балансиром.
Когда равновесие соблюдено, то все работает нормально, а при его нарушениях изменяется качественное состояние всей системы.
У однофазной цепи сравниваются подходящий к измерительному органу вектор тока фазы и выходящий из нее - нуля. При нормальном режиме работы с надежной целой изоляцией они равны, уравновешивают друг друга. Когда возникает неисправность в схеме и появляется ток утечки, то баланс между рассматриваемыми векторами нарушается на его величину, которая замеряется одной из обмоток трансформатора и передается блоку логики.
Сравнение токов в трехфазной цепи осуществляется по этому же принципу, только через дифференциальный трансформатор пропускаются токи всех трех фаз, а небаланс создается на основе их сравнения. В нормальном режиме работы токи трех фаз при геометрическом сложении сбалансированы, а при нарушениях изоляции любой фазы возникает ток утечки в ней. Его величина определяется суммированием векторов в трансформаторе.
Структурная схема
Упрощенно работу устройства защитного отключения можно по блокам представить структурной схемой.
Небаланс токов из измерительного органа направляется на логическую часть, которая работает по принципу реле:
1. электромеханического;
2. или электронного.
Важно понимать различие между ними. Электронные системы сейчас бурно развиваются и пользуются все большей популярностью по многим причинам. Они имеют широкий функционал, большие возможности, но требуют для работы логики и исполнительного органа электрическое питание, которое обеспечивает специальный блок, подключаемый к основной цепи. Если электричество отключится по различным причинам, то такое УЗО, как правило, не сработает. Исключение составляют редкие электронные модели, оснащенные этой функцией.
Электромеханические реле использует механическую энергию взведенной пружины, которая напоминает по принципу работы обыкновенную мышеловку. Чтобы реле сработало достаточно минимального механического усилия на очуствленный исполнительный элемент.
Как мышка дотрагивается до приманки подготовленной мышеловки, так и возникающий при небалансе в дифференциальном трансформаторе ток от утечки ведет к срабатыванию исполнительного элемента и отключению напряжения со схемы. Для этого в реле встроены силовые контакты в каждую фазу и контакт подготовки тестера.
Любой тип реле обладает определенными преимуществами и недостатками. Электромеханические конструкции надежно работают на протяжении многих десятилетий и хорошо себя зарекомендовали. Они не требует наличия внешнего питания, а электронные модели - зависят от него полностью.
В настоящее время считается общепризнанным, что наиболее эффективной мерой защиты от поражения электрическим током в электроустановках напряжением до 1000 В является устройство защитного отключения (УЗО) по току утечки.
Не возражая против важности этой меры защиты, большинство специалистов на протяжении многих лет ведут споры относительно значений основных параметров УЗО - тока установки, времени срабатывания и надежности. Объясняется это тем, что параметры УЗО тесно связаны с его стоимостью и условиями эксплуатации.
Действительно, чем ниже ток уставки и меньше время срабатывания, чем выше надежность УЗО, тем дороже его стоимость.
Кроме того, чем ниже ток уставки и меньше время срабатывания УЗО, тем жестче требования к изоляции защищаемого участка, поскольку даже незначительное ухудшение ее в условиях эксплуатации может приводить к частым, а в ряде случаев и длительным, ложным отключениям электроустановки, делая тем самым невозможной ее нормальную эксплуатацию.
С другой стороны, чем выше ток уставки УЗО и больше время его срабатывания, тем хуже его защитные свойства.
Конструкция УЗО
Компоновка однофазного УЗО представлена на картинке ниже.
В ней на входные клеммы подводится напряжение, а на выходные - подключается контролируемая схема.
Трехфазное устройство защитного отключения изготовлено так же, но в нем контролируются токи всех фаз.
На представленном рисунке показано четырехпроводное УЗО, хотя в продаже есть трехпроводные конструкции.
Как проверить УЗО
В любой модели конструкции встроена функция проверки работоспособности. Для этого используется блок «Тестер», представляющий собой разомкнутый контакт - кнопку с пружинным самовозвратом и токоограничивающий резистор R. Его величина подобрана для создания минимально достаточного тока, искусственно имитирующего утечку.
При нажатии кнопки «Тест» подключенное в работу УЗО должно отключиться. Если этого не произошло, то его следует браковать, искать поломку и ремонтировать или заменять исправным. Ежемесячное тестирование устройства защитного отключения повышает надежность его эксплуатации.
К слову, исправность электромеханических и отдельных электронных конструкций легко проверить в магазине до покупки. С этой целью достаточно при включенном реле кратковременно подать ток в цепь фазы или нуля от батарейки с любой полярностью подключения по варианту 1 и 2.
Исправное УЗО с электромеханическим реле сработает, а электронные изделия в подавляющем большинстве случаев так не проверить. Им для работы логики нужно питание.
Как подключить УЗО к нагрузке
Устройства защитного отключения разрабатываются для использования в схемах электроснабжения по системе TN-S либо TN-C-S с подключением в электропроводке защитной нулевой шины РЕ, к которой подключаются корпуса всех электрических приборов.
В этой ситуации при нарушении изоляции возникающий на корпусе потенциал сразу стекает через проводник РЕ на землю и орган сравнения вычисляет неисправность.
В нормальном режиме электроснабжения УЗО не отключает нагрузку, поэтому все электроприборы работают оптимально. От тока каждой фазы в магнитопроводе трансформатора наводится свой магнитный поток Ф. Поскольку они равны по величине, но противоположно направлены, то взаимно уничтожают друг друга. Суммарный магнитный поток отсутствует и не может навести в обмотке реле ЭДС.

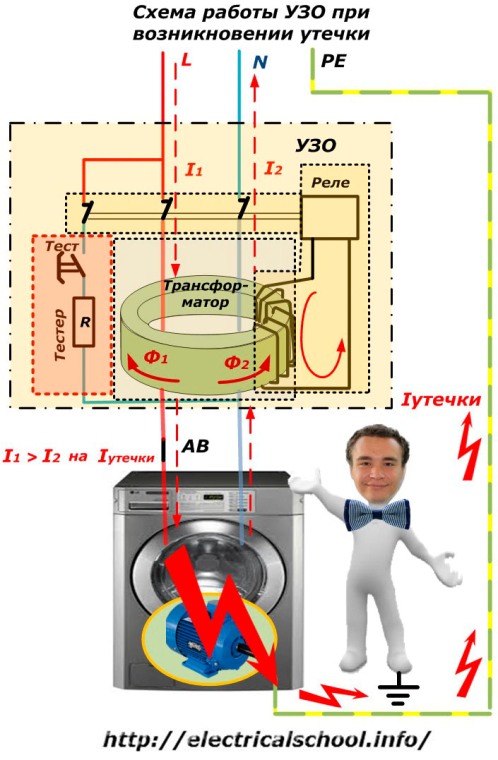

При возникновении утечки опасный потенциал стекает на землю через защитную шину РЕ. В обмотке реле наводится ЭДС от возникшего небаланса магнитных потоков (токов в фазе и нуле).
Устройство защитного отключения мгновенно вычисляет таким способом неисправность и в доли секунды обесточивает схему силовыми контактами.
Особенности работы УЗО с электромеханическим реле
Использование механической энергии взведенной пружины в отдельных случаях может быть выгоднее, чем применение специального блока для электрического питания логической схемы. Рассмотрим это на примере, когда ноль питающей сети оборван, а фаза поступает.
В такой ситуации статические электронные реле не будут получать питание, а, следовательно, не смогут работать. В то же время в этой ситуации у трехфазной системы возникает перекос фаз и повышение напряжения.
Если произойдет в ослабленном месте пробой изоляции, то потенциал появится на корпусе и будет уходить через РЕ-проводник.
В УЗО с электромеханическим реле защиты отработают нормально от энергии взведенной пружины.
Как работает УЗО в двухпроводной схеме
Неоспоримые преимущества защит от токов утечек в электрооборудовании, выполненном по системе TN-S посредством использования УЗО, привели к их популярности и желанию отдельных владельцев квартир устанавливать УЗО в двухпроводке, не оборудованной РЕ-проводником.
В этой ситуации корпус электроприбора изолирован от земли, не сообщается с ней. Если возникает пробой изоляции, то потенциал фазы появляется на корпусе, не стекает с него. Человек, имеющий контакт с землей и случайно прикоснувшийся к прибору, попадает под действие тока утечки точно так же, как и в ситуации без УЗО.
Однако, в схеме без устройства защитного отключения ток может проходить через тело длительно. Когда же УЗО установлено, то оно почувствует неисправность и отключит напряжение за время уставки в течение долей секунды, чем снизит и степень получения электротравмы.
Таким образом, защита облегчает спасение человека при попадании под напряжение в зданиях, оборудованных по схеме TN-C.
Многие домашние мастера пытаются самостоятельно устанавливать УЗО в старых домах, ожидающих реконструкцию для перехода на систему TN-C-S. При этом в лучшем случае выполняют самодельный контур заземления или просто подключают корпуса электроприборов к водопроводной сети, батареям отопления, железным деталям фундамента.
Такие подключения могут создать критические ситуации при возникающих неисправностях и причинить серьезный ущерб. Работы по созданию контура заземления должны выполняться качественно и контролироваться электрическими замерами. Поэтому их выполняют подготовленные специалисты.
Виды крепления
Большинство УЗО выполняется в стационарном исполнении для крепления на распространенную Din-рейку в электрощитке. Однако, в продаже можно встретить переносные конструкции, которые подключаются в обычную электророзетку, а от них дальше запитывается защищаемый прибор. Они стоят чуть дороже.
В этой статье поговорим про электротехническое устройство называемое полностью УЗО — устройство защитного отключения. Устройство защитного отключения (сокращенно УЗО) более полное название: устройство защитного отключения, управляемое дифференциальным (остаточным) током или механический коммутационный аппарат, который при достижении (превышении) дифференциальным(остаточным) током заданного значения должен вызвать размыкание контактов.
Основная задача УЗО (Устройство Защитного Отключения)
Основное назначение УЗО это защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтоков (короткого замыкания). Такие устройства называются УЗО-Д со встроенной защитой от сверх токов(короткого замыкания), либо просто диффавтомат. Часто диффавтоматы снабжаются специальной индикацией, позволяющей определить, по какой причине произошло срабатывание (от сверхтока или от дифференциального тока).
Устройство защитного отключения: назначение
УЗО — устройство защитного отключения устанавливается в электросети квартиры или дома для выполнения следующих задач электробезопасности:
- Повышение уровня безопасности при эксплуатации людьми бытовых и аналогичных электроприборов;
- Предотвращение пожаров из-за возгорания изоляции токоведущих частей электроприборов от дифференциального (остаточного) тока на землю;
- Для диффавтоматов. Автоматическое отключение участка электрической сети (в том числе квартирной) при перегрузке (ТЗ-токовая защита) и токе короткого замыкания (МТЗ-максимальная токовая защита).
Примечание: В России применение УЗО стало обязательным с принятием 7-го издания Правил устройств электроустановок ().(седьмое издание подготовлено ОАО «ВНИИЭ». Утверждена приказом Министерства энергетики Российской Федерации от 08.07.02 № 204. Введено в действие с 01.01.03г.)

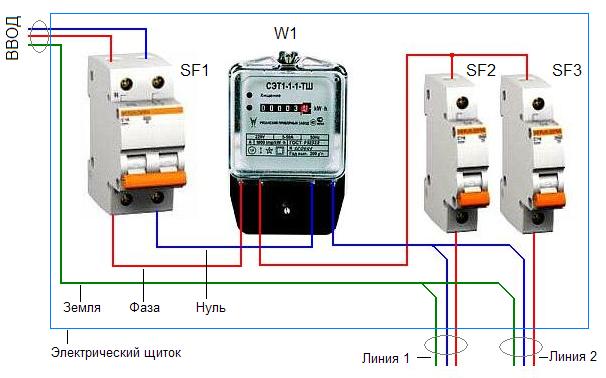

Как правило, одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.
(О монтаже электрощита в квартире я рассказывал в другой статье блога: )
ПОДВЕДЕМ ПЕРВЫЙ КОРОТКИЙ ИТОГ
В продаже есть два типа УЗО — Устройство защитного отключения:
- Непосредственно УЗО.
- И УЗО-Д(дифференциал)-это УЗО+автомат защиты от короткого замыкания, в «одной упаковке».
Важно!
- Использование УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например короткое замыкание между фазным и нулевым проводниками. Поэтому УЗО необходимо применять вместе с Автоматами Защиты (предохранителями)
- УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.
- УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием!
Характеристики УЗО
Теперь разберемся с характеристиками УЗО обозначенных на корпусе устройства.
УЗО — устройство защитного отключения предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА(миллиампер).
Примечание: В США в соответствии с National Elektrical Code, устройства защитного отключения (ground fault circuit interrupter - GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мA(миллиампер) (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс(микросекунд).В Европе эти значеня для УЗО,как и у нас составляют 30-100 мА.
УЗО должны срабатывать за время не более 25-40 мс(миллисекунд), то есть до того, как электрический ток, проходящий через организм человека, вызовет фибриляцию сердца - наиболее частую причину смерти при поражениях электрическим током.
В списке ниже приведены значения тока через тело человека и наиболее вероятные ощущения, которые можно при этом почувствовать.
Важно! не пытайтесь это прочувствовать это на себе!
- Ток через тело человека -0,5mA:не ощущается,слабые ощущения при прикосновении языком,кончиками пальцев и через рану.
- Ток через тело человека-3 mA:Ощущение близкое к муравьиному укусу.
- Ток через тело человека-15mA:Если вы взялись за проводник,то невозможно его отпустить.Неприятно,но безопасно.
- Ток через тело человека- 40mA:Судороги тела,судороги диафрагмы.Опасность удушья в течении нескольких минут.
- Ток через тело человека-80 mA:Вибрация желудочка сердца.Очень опасно, приводит к достаточно быстрой смерти.
Отсюда второй короткий итог характеристик УЗО
Для защиты человека в бытовых электросетях(однофазный ток напряжением 220 вольт) УЗО должны иметь маркировку: ток отсечки не более 30мА,время срабатывания не более 40 мс(миллисекунд). Крупные фирмы производители (такие как АВВ,Legrand) выпускают УЗО для защиты человека, с токами отсечки 10 мА и 30 мА.

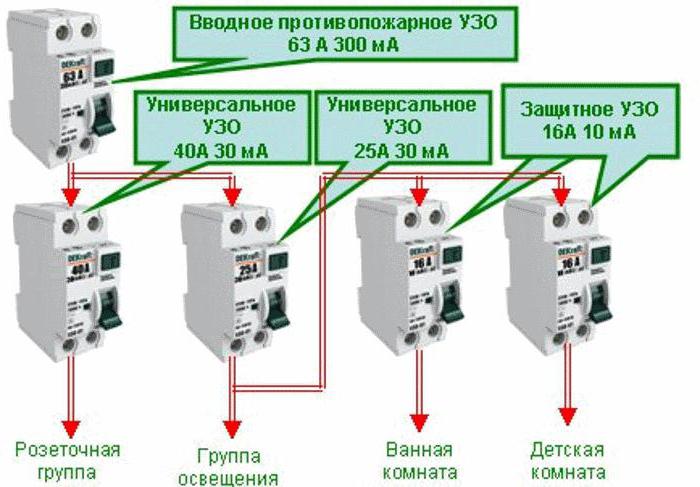

На групповые цепи обычно ставят УЗО с током 30 мА. Если поставить УЗО 10 мА, возможны (в квартире всегда есть фоновый, естественный ток утечки). 10 мА ставится обычно на одиночных потребителей (стиральную машинку, посудомойку). Если у вас есть душевая кабина, или стиральная машинка установлена в ванной (влажная среда) , применение УЗО с током отсечки 10 мА просто обязательно.
Следует повторить:
- Для влажных и очень влажных помещений(сауны,бани,ванные,душевые) следует применять УЗО с токоми утечки 10 мА(миллиампер)
- Для других помещений достаточно применения УЗО с током отсечки 30 мА(миллиампер)
- В деревянных дамах при проведении электропроводки во избежании пожаров установка УЗО желательна, а лучше сказать просто необходима.
Примечание: В продаже существуют УЗО с токами отсечки и 100 мА и 300 мА и более. Эти УЗО (с отключающим дифференциальным током 100 мА, 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в частном доме или компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.
Классификация УЗО
Теперь отметим ещё ряд моментов. В соответствие с классификацией, УЗО — устройство защитного отключения подразделяют на следующие типы:
Tип AC- УЗО, размыкание которого гарантировано в случае, если разностный синусоидальный ток или внезапно возникает, или медленно увеличивается.
Тип А — УЗО, размыкание которого гарантировано в случае, если синусоидальный или пульсирующий разностный ток или внезапно возникает, или медленно увеличивается.
Третий итог статьи
УЗО типа «А» более дорогой и более универсален, но оба типа «А» и «АС» превосходно подходят для использования в бытовых электросетях. Поэтому акцентироваться на этом не стоит.
В широкой продаже в основном бывают УЗО тип АС (на фасаде устройства будет изображен только значек:
Необходимо обратить внимание, что каждое УЗО расчитано на использование в сетях определенной нагрузки,а именно определенный Ампераж, который указывается на фасаде УЗО. Так как УЗО в электросетях используются вместе с автоматами защиты(предохранителями), то еще раз обращаю внимание:ампераж УЗО должен быть выше, чем у автомата на линии.
Схема подключения УЗО
Теперь рассмотрим схему подключения УЗО — устройство защитного отключения, классическим занулением (ТN-С). Классическое зануление имеют большинство домов в РФ, в квартирах этих домов не существует отдельной выделенной линии заземления, то есть, по всей квартире проходят два, а не три провода электропитания.
Примечание : В соответствии с ГОСТ 50571_3-94(Требования по обеспечению безопасности. Защита от поражения электрическим током):
- В системе ТN-С не должны применяться устройства защиты, реагирующие на дифференциальный ток УЗО-Д;
- Когда устройство защиты, реагирующее на дифференциальный ток УЗО-Д, применяют для автоматического отключения в системе ТN-S, PEN-проводник не должен использоваться на стороне нагрузки. Присоединение защитного проводника к PEN-проводнику(независимый проводник заземления) должно осуществляться на стороне источника питания т.е. до устройства защиты, реагирующему на дифференциальный ток(УЗО-Д). На схеме указаны точки подключения УЗО-Д.
Прежде чем осуществить подключение УЗО, я обращаю внимание на то, как работает схема УЗО. В основе принципа работы УЗО лежит сравнение выпускаемого (ушедшего в квартиру) и впускаемого (вернувшегося из квартиры) тока. Если оказывается, что равновесие нарушено, и приходит меньше, чем уходит, то УЗО отключает электропитание. Если УЗО устанавливается для одной линии, то есть два варианта: поставить после УЗО автомат или же сам аппарат должен иметь встроенный ограничитель максимального тока. Подключение УЗО без автомата приведет к тому, что короткое замыкание или постоянный перегрев может вывести его из строя. Напоминаю: что ампераж УЗО должен быть выше, чем у автомата на линии.Примечание: На рисунке фазный провод подается на нижнюю клемму вводного автомата. Это не совсем корректно, лучше подавать питание на верхнюю клемму автомата. Хотя замечу, подключение питающих проводов сверху – это просто традиция. Именно ею, а не какой-то технической причиной обусловлена рекомендация подключения сверху. И, хотя с точки зрения техники безопасности, лучше бы подключать везде одинаково, жесткого запрета на подключение снизу – нет. Однако, крайне желательно, чтобы в пределах щита, а еще лучше – на всем объекте, питание подавалось одинаково: либо сверху (везде), либо снизу (везде). Другие схемы подключения можно найти в статье: .
Ну вот пожалуй и все,что я хотел рассказать об УЗО — Устройство Защитного Отключения, используемые в бытовых электросетях напряжением 220 вольт. Успехов,Вам в ваших начинаниях!
Специально для сайта:
Ошибочно считать, что для предохранения человека от поражения при утечке тока на корпус бытовых приборов установлены автоматические прерыватели тока. Для этих целей щитки оснащаются защитным устройством. Выяснив принцип работы узо, можно не бояться, за жизнь своих близких и детей.
Защита предохраняет от воздействия на организм тока, при касании корпуса приборов. Произошедшей утечке электричества, на величину силы, тока которой не среагирует автомат. Еще одной важной работой защиты является предохранение вашего дома от пожара.
Функциональные особенности оборудования защиты
Корпус прибора из токопроводящего материала, а также отдельные детали и даже трубопроводы иногда оказываются опасными для человека. На них пробивает фаза, при различных поломках проводки и другим причинам. Возникает такая опасная ситуация, как правило, в 2 случаях:
Основная же задача – утечка должна быть незамедлительно обнаружена и прекращена подача электроэнергия на эту группу контактов. А также осуществлять отключение при касании человеком оголенного провода и препятствовать возникновению пожаров в здании.
Важно. Защита срабатывает при утечках, но следует помнить, что корпус любого бытового прибора станет смертельно опасным, если при монтаже, вы перепутаете провода фазы и заземления на входе в здание.
На что следует обратить внимание при выборе УЗО
Для правильной покупки и безопасности вашего жилища, необходимо обратить внимание на следующие показатели:
Важно. Не зависимо от марки и фирмы производителя прибора защиты и различной маркировки, 2 основные характеристики показывают значение рабочего и тока утечки. Эти величины указаны, не зависимо от типа устройства и его цены.
Принцип действия устройства защиты
Принцип действия защитного устройства заключается в реакции датчиков при изменении входящего значения дифферециональных токов. Исполнять роль датчика тока может обыкновенный трансформатор. По конструктивным особенностям он изготовляется как тороидальный сердечник. Магнитоэлектрическое реле обладает достаточно значительной чувствительностью к утечкам, на нем выставляем определенную величину сработки устройства.
Устройства, в которых принцип работы узо выполняется с установкой контролирующего реле – на сегодняшний день самые надежные, безотказные. Даже электронные устройства выпускаемые промышленностью, в которых контролируется утечка с помощью электронной схемы, в некоторых случаях уступают электромеханическим приборам.
Принцип выключения электроэнергии потребителям в устройстве с реле основан на срабатывании его и воздействии на механизм прерывания электрической цепи. Он состоит из 2 частей:
- Согласно паспорту устройства, подбирается контактная группа, для максимального значения тока в сети.
- При возникновении аварийной ситуации и касании рукою оголенного участка, предусмотрена установка пружины для срабатывания устройства.
Исправность защиты можно проверить при помощи, оборудованной на корпусе прибора, кнопки «Тест». Нажимая ее, мы создаем искусственную неисправность электрической сети при утечке электротока. Значение установлено достаточное для включения в работу защиты.
Этим простым способом можно самостоятельно обследовать и проверить на исправность УЗО, не вызывая техника и не оплачивая его визит. Такая проверка проводится не реже 1 раза в месяц.
Замерив значения тока и времени срабатывания УЗО, специалист электрик с помощью специального прибора может провести более точную проверку .
Правильная работа защиты в разных режимах
Как работает узо в нормальных условиях? Без утечек, рабочее напряжение, до 12 В, течет на встречу и параллельно, при этом на вторичной обмотке трансформатора наводятся магнитные потоки с одинаковой величиной. Они уравниваются между собой. Такая работа не вызывает срабатывания устройства защитного отключения по причине значение тока поступающего на вторичную обмотку имеет нулевую величину.
Ток утечки возникает при случайном касании оголенного участка проводки или корпуса приборов с замкнутой на него фазой. При этом нарушается правильное направление и величины проходящих через трансформатор токов. На вторичной обмотке происходит разбалансировка величин тока, от которого срабатывает реле. Оно воздействует на пружину, подача напряжения в сеть прекращается.
Это простое объяснение действия УЗО, при необходимости в Интернете достаточно информации для более подробного изучения этого вопроса.
Необходимо помнить, что назначение устройства защитного отключения – это дополнительная мера безопасного пользования электроприборами. Этот прибор реагирует на ток утечки. По этой причине необходимо устанавливать УЗО совместно автоматами для отключения сети при коротком замыкании.
Олег Удальцов
Специалист по продукции «Компоненты распределения электроэнергии» Eaton.
Что такое устройство защитного отключения
Устройство защитного отключения, оно же УЗО, - это прибор, устанавливаемый в электрощиток в квартире или доме, чтобы автоматически отключать электропитание в сети в случае появления тока замыкания на землю.
Ток замыкания на землю возникает в проводке и/или электроприборах, когда в них по какой-то причине нарушается изоляция либо когда оголённые части проводов, которые должны быть закреплены в клеммах, например внутри бытовых электроприборов, касаются корпуса устройств - и ток начинает «утекать» в нежелательном направлении.
Это может привести к возгоранию из-за перегрева (сначала проводки или прибора, а потом и всего вокруг) или к тому, что от тока пострадает человек или домашнее животное - последствия могут быть крайне неприятными, вплоть до смерти. Но это произойдёт лишь в том случае, если прикоснуться к проводнику или корпусу оборудования, который находится под напряжением.
Основное отличие УЗО от обычного автоматического выключателя состоит в том, что оно предназначено специально для отключения тока замыкания на землю, который автоматический выключатель определить не в состоянии. УЗО способно отключить его за доли секунды, до момента, когда он станет опасен для человека или имущества.
Где и сколько устанавливать
Для одно- и двухкомнатной квартиры - в общий электрощиток квартиры. Если площадь жилья большая, то в несколько распределённых по дому локальных электрощитков.
УЗО потребуется общее на всю систему для защиты от , а также на отдельные линии, питающие группы электроприборов с металлическим корпусом (стиральную и посудомоечную машины, электроплиту, холодильник и так далее) - для защиты от удара током. Если появится неисправность или произойдёт авария, будет обесточена не вся квартира, а только одна линия, поэтому виновника срабатывания УЗО будет легко определить.
Однако надо иметь в виду: ни УЗО, ни обычные автоматы не спасают от электродуги, или дугового пробоя.
Электродуга может возникнуть, когда, к примеру, провод от электролампы часто пережимался захлопывающейся дверью и металлическая часть провода внутри повредилась. В месте повреждения будет происходить скрытое от глаз искрение, сопровождаемое повышением окружающей температуры и, как следствие, возгоранием находящихся поблизости легко воспламеняющихся предметов: сначала оболочки провода, а затем дерева, ткани или пластика.
Для защиты от таких скрытых угроз лучше выбирать решения, объединяющие в себе функции автомата, УЗО и защиты от дугового пробоя. На английском языке такое устройство называется arc fault detection device (AFDD), в России используется название «устройство защиты от дугового пробоя» (УЗДП).
Специалист по электрике может включить в схему установку такого устройства, если вы сообщите ему, что вам нужна повышенная степень защиты. Например, для детской комнаты, где ребёнок может неаккуратно обращаться с проводами, или на группы розеток для мощных электроприборов с подверженными излому гибкими проводами.
Не менее важно ставить устройства защиты там, где проводка проложена открытым способом и её могут повредить. А также при планируемом , чтобы избежать рисков при случайном повреждении скрытой электропроводки во время сверления стен.
Как выбрать
Хороший электрик порекомендует вам производителя УЗО и рассчитает нагрузку, но вам нужно быть уверенным в правильности рекомендаций. А если для ремонта вы закупаете всё сами, то тем более нужно понять, на что обращать внимание при выборе устройства.
Цена
Не приобретайте устройство в низшем ценовом диапазоне. Логика простая: чем более качественные компоненты внутри, тем выше цена. Например, в некоторых дешёвых устройствах нет защиты от прогара, а это может привести к воспламенению.
Дешёвый прибор может быть сделан из хрупких материалов и легко сломаться, когда вы поднимете вверх опустившийся при срабатывании рычажок. По стандарту УЗО должно быть рассчитано на 4 000 срабатываний. Это означает, что озадачиться выбором вам придётся всего лишь раз, но только в том случае, если вы приобрели качественный товар. Купив некачественное устройство, вы подвергаете риску себя и близких, не говоря уже о материальных потерях при возгорании.
Качество корпуса
Обращайте внимание на то, как плотно прилегают друг к другу все части устройства. Лицевая панель должна быть монолитной, а не состоять из двух половинок. Предпочтительный материал - термостойкий пластик.
Вес устройства
Отдавайте предпочтение более тяжёлым устройствам. Если УЗО лёгкое, значит, производитель сэкономил на качестве внутренних компонентов.
Заключение
Для решения вопросов, касающихся электрики в доме, желательно привлекать профессионалов. Однако не следует перекладывать на их плечи ответственность целиком. Лучше руководствоваться пословицей «Доверяй, но проверяй». Обладая даже базовыми знаниями предмета и пониманием сценария будущего использования электроприборов в доме, вы сможете уберечь себя и близких от проблем с электричеством.
