Лестница в частном малоэтажном доме несет нагрузку не только функциональную – она должна быть красивой и удобной в пользовании. Даже для одноэтажного нужно оборудовать какое-нибудь подъемное устройство, а для двух- или трехэтажного дома расчет винтовой лестницы или лестницы другой конструкции жизненно необходим. Винтовые (спиральные) конструкции лестничные конструкции имеют главное достоинство – они занимают мало места. Места же для подъема по такому устройству будет столько же, как и при пользовании обычными маршевыми или другими пространственными конструкциями, а если дом деревянный, то лестница из дерева превосходно дополнит элементы дизайна помещений, не переставая при этом отвечать требованиям безопасности.
Как выбрать форму винтовой лестницы
Классический вариант изделия спиралевидной конструкции предусматривает упор ступеней на стену с одной стороны, и их крепление к несущей колонне – с другой. Характерный и главный отличительный признак винтовых изделий – отдельная каменная, бетонная или кирпичная колонна. Стройматериал для этого варианта – бетон или натуральный камень, иногда – дерево или металл, еще реже – сочетание всех этих материалов с включением стекла и пластика. Строится классическая лестница сразу, при строительстве дома, так как ступеньки должны замуровываться в стену, а опорная колонна – в основание пола.
Правильный выбор модели основывается на знании конструкций, типов, функционала и дизайна лестничных изделий. Основная классификация происходит по таким признакам:
- Стройматериалы;
- Дизайн – по форме (спиральный), по стилю (хай-тек, классика), по конструктивным признакам (модульный);
- Форма лестницы;
- Место эксплуатации;
- Конструкция перил;
- Габариты и конструктивные размеры изделия.
Функциональное назначение:
- Лестницы для входа в дом или помещение;
- Междуэтажные конструкции;
- Вспомогательные (для подсобных помещений);
- Вход в подвал;
- Вход на мансарду или чердак.
Самые распространенные решения лестничных конструкций:
- Прямые маршевые, поворотные (спиральные) модели из дерева или металла с возможным включением пластика и стекла;
- Изделия модульные или из сборных элементов;
- Изделия, сконструированные на больцах, косоурах или кронштейнах;
- Лестницы, преобразующиеся в другие бытовые конструкции, переносные модели;
- Наружные и внутренние лестничные модели;
- Пристенные или отдельные изделия;
- Лестницы со ступенями закрытой или открытой конструкции;
- Модели с перилами и без перил.
Самостоятельное изготовить винтовые лестницы своими руками чертежи которых можно найти в общем доступе, возможно при умелом пользовании инструментом, схемами и при знании основ работы с деревом и металлом – любая лестница должна быть не только красивой и удобной, но и безопасной, особенно, если в доме проживают старики и дети.
Деревянные лестницы с маршами
Маршевый подъем – это простейшая конструкция, которую можно сделать самому. Для такой лестницы чаще всего разрабатывают свой чертеж, в котором детально указываются все размеры двух или более маршей, которые разделяются ступеньками или поворотными поверхностями.
Важно! Любые варианты лестниц – это сложные инженерные конструкции, реализация которых требует точности в расчетах и надежности стройматериалов. Расчеты лестницы можно провести онлайн или самостоятельно, но лучше воспользоваться услугами специалистов.
Расчеты и алгоритмы – пример
Первый шаг к изготовлению лестницы – выбор своего варианта конструкции. Деревянная винтовая лестница чертеж которой разработан и составлен посторонними специалистами, требует проверки и уточнения результатов расчетов. Тем более что для каждого конкретного решения будут свои, индивидуальные, условия строительства. Так, при варианте лестницы с боковой опорой понадобится оборудовать «колодец», в боковые плоскости которого будут жестко встраиваться ступеньки. «Колодец» – механизм технически сложный, и сделать его самостоятельно можно, но предпочтительнее остановиться на варианте с несущей балкой на главном стержне.
В качестве примера можно предоставить самостоятельный расчет винтовой модели, в которой опорной балкой служит металлическая труба с толщиной стенок 5 мм, Ø основной трубы – 48 см. Металлические уголки будут служить креплением консолей сваркой, ступеньки – из массива дерева. Идеальная винтовая конструкция – это правильная окружность с диаметром, равным габаритам входного проема в помещение. Простая, но точная формула для вычисления окружности лестницы:
L = 2πR х n; или L=2πR х (γ / 360);
- R – радиус окружности конструкции;
- R 1 – внутренний радиус лестницы (диаметр трубы);
- γ – лестничный оборот, значение отражает разницу по высоте между ступенями лестницы;
- L – длина окружности.
Практическая реализация модели, рассчитанной по этой формуле, показала, что комфортное передвижение по такой лестнице будет осложнено тесными проемами, потому радиус передвижения должен быть 2R / 3. Окончательная и рабочая формула:
Из сравнительной схемы выше видно, что лестница спиралевидной конструкции отличается от прямой модели другой формой ступеней, более специфической. Консоль спирального изделия – это лепесток с округлым торцом и с специфическими характеристиками и значениями:
- h – длина одной проступи, отражающая разницу R и R 1 . Если длина одной ступени выбирается меньше 1 м, то консоль можно изготовить из твердых пород дерева без каркаса;
- W 1 – ширина проступи;
- W 2 – ширина ступени;
- Α – угол поворота ступени.
Чтобы узнать общее количество ступенек, необходимо высоту проема разделить на подъем, стандартная и комфортная величина которого принимается в 15-30 см. Угол рассчитывается по
- α= γ / количество ступенек;
Имея расчетные значения ширины и угла, можно рассчитать максимальную ширину проступи:
- W 1 = R х sin α
Средняя ширина проступи будет равна:
- W = R х sin α = (2R х sin α) / 3
Типы винтовых лестниц
Винтовая модели – не обязательное решение. Ее обустраивают, если в помещении мало места для маршевой конструкции. Дизайн таких изделий может быть совершенно любым – от классики до модерна или хай-тек. Например, кованая лестница подойдет для любого интерьера, если отдельные детали и элементы отделать деревом или камнем. Спиральные модели работают и как вспомогательные конструкции – чердачные, подвальные, и т.д.
Недостатки винтовых спиралевидных конструкций внутренних лестниц:
- По винтовой поверхности подниматься труднее, чем по маршевой – из-за тесноты и круговой конструкции существует опасность получить травму, особенно рискуют дети и пожилые люди;
- По винтовому изделию неудобно поднимать/опускать предметы мебели и другие объемные вещи;
- Сложная геометрия ступеней затрудняет быстрое передвижение по ступеням, так как ступеньки для левой и правой ноги будут иметь разные размеры;
Но внешний вид такой модели чаще всего перевешивает все ее недостатки –конструкция выглядит легкой и воздушной, хотя она очень прочная и надежная. Поворотные лестничные системы также считаются винтовыми, так как имеют в устройстве забежные ступени. Поворотные лестницы бывают следующими:
- Криволинейной сложной конструкции;
- Полуоборотные поворотные модели;
- Устройства в четверть оборота;
- Модели изогнутой формы.
При сборке и установке поворотной модели ее укрепляют вдоль несущей стены, с поручнем снаружи. Минусом таких конструкций считается некомфортный подъем по ступеням.
Особенности монтажа лестницы винтового типа
Сборка винтовых лестниц осуществляется в определенной последовательности, нарушение которой может ослабить конструкцию:
- Расчет параметров для конкретных условий эксплуатации;
- Выбор места для опоры, монтаж опорного нижнего фланца;
- Крепление первой ступеньки к полу с заходом во фланец;
- Набор втулок на опорную стойку, крепление остальных ступеней;
- Крепление всего каркаса к стене, или монтаж конструкции к перекрытию при помощи верхней ступеньки;
- Крепление верхнего торца опоры;
- Выбор конструкции и дизайна перил и других защитные элементов.
Чтобы рассчитать, где устанавливать опорный металлический стержень, на втором этаже по месту монтажа лестницы натягиваются по диагонали два строительных шнура. В месте пересечения шнуров крепится отвес, и на первом этаже отмечается центр оси, которая будет основной осью нахождения лестницы. Труба для стержня должна быть ≈ 50 мм в диаметре, если это металл. Деревянный столб должен быть как минимум в два раза толще.
Для безопасной эксплуатации винтовой , чердак или мансарду опору рекомендуется заливать бетоном – для этого обустраивается отдельная подушка из бетона. Крепить опору к бетону можно анкерными болтами или турбовинтами через металлический фланец с крепежными отверстиями.
Ступеньки на главной опоре крепятся по меньшему размеру. Высота подступени должна быть равной высоте гильзы минус толщина шайбы, которая вкладывается между втулками и проступью. Шайбы должны быть металлическими, чтобы минимизировать их износ в процессе эксплуатации.
По желанию в элементы деревянных винтовых лестниц вставляются детали из других декоративных прочных материалов – стекла, камня, пластика, мрамора и т.д. От материала, из которого будет изготовлен основной несущий стержень, зависит срок эксплуатации лестницы и степень ее прочности. Поэтому предпочтение отдается таким стройматериалам, как асбоцемент, бетон или металл. Ступени крепятся разными способами: на асбоцемент или бетон – болтами или анкерами, на металл – сваркой или резьбовыми соединениями. Иногда в качестве основной опоры используют кирпичную, деревянную или каменную колонну.
В своем классическом исполнении винтовая лестница выступает в роли столба, вокруг которого располагаются ступени, однако, конструкция может быть и другой. Металлическая винтовая лестница на второй этаж – это надежность, красота, долговечность. Сделать лестницу из металла можно без помощи профессионалов, об этом и многом другом мы поговорим ниже.
Удобная винтовая лестница из металла своими руками
Создавать конструкции из металла значительно сложнее, чем из древесины – здесь необходим не только опыт, но и спецоборудование и инструменты. Если же это не является проблемой, и домашний мастер «знаком» со сварочным аппаратом, то инструкция, описанная в статье, поможет самостоятельно сделать прочную и красивую лестницу. Разумеется, сначала необходимо выполнить замеры, расчеты и создать чертежи будущей лестницы, чтобы знать расстояние между ступеньками и их число, понять какая нужна форма проступей и тип крепежа.
Очень востребовано создание лестничной конструкции на больцах. Для этого нужно подготовить трубу с толстыми стенками, длина которой равняется расстоянию между этажами.
Также понадобится труба для создания гильз. Диаметр ее должен быть больше, а длина такая же. Не обойтись без стальных уголков и трубы еще большого диаметра для создания больцев.
Чтобы сварить лестницу следует:
- Первым делам надо взять трубу из метала и разрезать на равные отрезки. Отрезки должны быть равны высоте подиума на 1 ступеньку.
- Получившиеся гильзы надо примерить к опоре расположенной в центральной части. Если они надеваются слабо, со щелями и зазорами, необходимо вварить во внутреннюю часть гильз кольца уплотнители из проволоки нужной толщины, после чего обязательно отшлифовать места сварки.
- Последующим этапом следует сделать шаблон из древесных реек, прикрутив их к ДСП, либо к фанерному листу.
- Затем надо нарезать углы из стали. Уголки должны быть равны внутренним габаритам шаблона. Их надо вложить внутрь и приварить.
- Далее надо сварить каркас ступеньки с гильзой, зачистить швы.
- Следующим шагом надо провести нанизывание всех гильз на опору и установка ее на место.
- Больцы надо заранее нарезать и приварить к ступенькам, предварительно сварив между собой гильзы, выставив их в необходимое положение.
Когда сварочно-монтажные работы окончены, каркас следует загрунтовать и окрасить, а ступеньки облицевать древесным материалом. Можно сразу выполнить сварку к гильзам готовых ступенек из металла. Они должны быть профилированными, что предотвратит скольжение, и с ребрами жесткости, что придаст прочности. Винтовые железные лестницы на металлокаркасе выглядят эффектно и надежно.
Винтовая лестница своими руками из металла: чертежи и советы
Чертежи можно взять готовые, а если есть навыки начертить самому. Сегодня кстати, разработаны специальные программы, которыми тоже можно воспользоваться. Несмотря на то, что винтовые лестничные конструкции являются самыми оптимальными для монтажа в маленьком пространстве, все же необходимо постараться, чтобы их эксплуатационные данные подходили требованиям.
А именно:
- Надежности;
- Эстетичности;
- Комфорта.
Это означает, что ширина марша лестничной конструкции должна быть подходящей не только для подъема и спуска, но и для прохождения мебели, объемных вещей. Спиральная лестничная конструкция диаметром 100 см и менее не подходит данным условиям, так как ширина марша в данном случае будет менее 50 см. Поэтому она может быть смонтирована только в качестве вспомогательного элемента и редко использоваться – для подъема на чердачное помещение или спуска в подвальную комнату.
Также следует правильно выбрать угол наклона. Если он будет более 45 гр., использовать такую лестницу будет опасно, а спускаться с неё, придется спиной вперед и увеличится риск получения травмы. Обязательно необходимо продумать устройство перил, даже если ступеньки широким концом встроены в стену, так как в противном случае детям и людям в возрасте будет трудно сходить/подниматься. Нельзя применять в качестве опоры перегородки из гипсокартона и других непрочных стройматериалов. А ступеньки нужно облицовывать не скользкими стройматериалами, либо прибить на них рифленые накладки.
Существует широкое разнообразие уличных лестниц, отличающихся по цене, форме и типу материала. Расскажем про них и поможем выбрать в обзоре: .
Лестницы винтовые: кованные
Если лестницы для дома или двухэтажной квартиры кованы, это всегда смотрится привлекательно и оригинально. Первая кованая винтовая конструкция появилась в средние века. Тогда это была просто красивая замена обычной лестничной конструкции. Время не стоит на месте, однако до сих пор актуальны. Замки сменились частными домами, и лестницы не теряют своей актуальности.
Благодаря художественной ковке лестничные конструкции вписываются в любой интерьер, делая его:
- Изящным;
- Оригинальным;
- Сбалансированным.
Ковка сделает даже из самого заурядного дома некий замок, а его хозяев заставит чувствовать себя немного королями. Потому что качество и эстетичность такой лестничной конструкции будут 100% королевскими. Кованые конструкции не только очень, роскошные, но и долговечные, устойчивые к механическим повреждениям. Но, ухаживать за кованой лестницей всё-таки нужно. Кованые лестницы – идеальное украшение для дома.
Разновидности металлических винтовых лестниц (видео)
В любом жилье спиральная конструкция с художественной ковкой станет центральным объектом. Ни один гость, не пройдет мимо такого великолепия! Даже если будет выбран бюджетный вариант, так как стоимость ковки очень высокая. То, такая лестница не нуждаются в дополнительном крепеже к стенам, поэтому монтировать ее можно где угодно. Это еще одно преимущество кованых конструкций для дома.
Дизайн металлической винтовой лестницы (фото в интерьере)
Лестницы винтового типа, пожалуй, самый нестандартный вариант из всех существующих. У данного вида конструкции больше плюсов, чем минусов. Внешне винтовой вид лестницы выглядит эстетично. По функционалу она занимает меньше места, что очень важно, если площадь не позволяет возвести лестницу другого типа.
Благодаря несложной конструкции ее можно сделать своими руками.
При изготовлении лестниц используются разные фактуры и материалы. В зависимости от предполагаемого проекта, можно создать своими руками настоящий шедевр. Каждый хочет установить в своем доме оригинальную лестницу. Видоизменить подсмотренный у других вариант, можно с помощью отделки оригинальными элементами декора. Используя качественные материалы и соблюдая нужные пропорции, возвести надежную лестницу винтового типа под силу каждому - кто умеет держать в руках инструмент и немного разбирается в черчении. Чтобы не уходить от темы, предлагаем вам познакомиться с материалами, из которых выстраивают лестницы:
- ценные породы дерева;
- металлоконструкции;
- бетонные основы;
- натуральный камень;
- стекло или керамика.
От выбранного для ступеней и ограждений материала зависит завершенный вид конструкции. Следуя традициям, вовсе не обязательно выполнять лестницу из дерева. В современном интерьере превосходно будут смотреться варианты из металла и натурального камня. Последнее время наблюдается тенденция возведения монолитных конструкций из бетона. Очень хороших результатов можно добиться благодаря комбинированию разных материалов.
С деревянными ступенями очень гармонично сочетаются металлические элементы.
За счет комбинирования, экономя на дорогостоящих материалах, можно создавать уникальные дизайны. Не менее популярны стеклянно-металлические винтовые лесенки.
При выборе материала для будущей лестницы следует учитывать динамику общего стиля жилища. Используя наиболее распространенный материал, натуральную древесину для лестниц, можно получить не выходящую из моды прочную конструкцию.
Созвучно с современным интерьером смотрятся винтовые лестницы из натурального полированного камня. Чаще из камня делают только лишь ступени, а каркас из металла.
Полностью каменные конструкции прочные, но очень громоздкие.
На примере межэтажных лестниц в высотках общего проживания. Умельцы возводят в своих домах монолитные лестницы из бетона. Конечный результат радует самыми невообразимыми вариантами.
Винтовая лестница своими руками пошагово
Компактная винтовая конструкция сочетает в себе легкую невесомость и прочность. Предлагаем вам рассмотреть пошаговую инструкцию на примере конструкции из дерева и металла. Представленный вариант внесет в интерьер оригинальности и уюта. Эта лестница будет сделана с любовью собственными силами. Создание винтовой конструкции состоит из нескольких важных этапов:
- проектирование с учетом особенностей помещения;
- разработка чертежа или использование готовой схемы;
- расчет и покупка необходимых материалов;
- разметка и возведение лестничной конструкции;
- дизайнерское оформление перил или ступеней;
- завершающий этап - отделочные работы.
Прежде, чем приступить к изготовлению лестницы или отказаться от этой затеи, предлагаем вам посмотреть видео, в котором люди реально делятся опытом. Оказывается, что при желании сделать ее несложно.
Любое проектирование в строительстве начинается с замеров помещения. Чем точнее будут внесены расчеты, тем проще будет работать над проектом. Снимать замеры нужно вдвоем, для этого занятия можно подключить домочадцев. Пошагово процесс изготовления винтообразной лестницы выглядит так:
Количество ступеней будет зависеть от конструкции и высоты комнат. Так же следует учитывать индивидуальные анатомические особенности жильцов.
То, как будет выглядеть основание лестницы без деревянных ступенек, можно увидеть на видео. Результат пока еще незавершенный, впереди много работы. Однако уже можно заметить изящество и красоту винтовой лестницы.
Лучше использовать паркетный лак - он считается более стойким к истиранию. Металлические части лестницы окрашивают нитроэмалью или краской на масляной основе в несколько слоев.
Какое дерево лучше использовать для ступеней
Этот вопрос волнует каждого, кто решил сделать лестницу своими руками. Предпочтительно выбирать ценные породы, они прослужат дольше. В случае если такой вариант для вас покажется затратным, потребуется дополнительная обработка ступеней. Самый оптимальный вариант использовать дерево твердых пород: бук, дуб, граб, ясень. Хорошо себя зарекомендовал клеевой массив ценных пород дерева. По цене такой вариант менее затратный и очень качественный. Тем, кто хочет сэкономить, можно предложить бюджетный вариант многослойную фанеру.
Роскошно смотрятся ступени из лиственницы. Высокая стоимость древесины себя полностью оправдывает. Что касается сосны, она больше подходит для обычных лестниц. Однако это вовсе не означает, что она недолговечна в домашних условиях. Известны случаи, когда в качестве материала для ступеней использовали березу. Каждая порода дерева имеет свои особенности, минусы и плюсы. Основывать выбор стоит в пользу качества и финансовых возможностей. Любая древесина после тонировки, выглядит натурально как дорогостоящий материал.
Плюсы и минусы
Лестницу винтового типа - по праву можно считать образцом изящной красоты в интерьере. Винтовой элемент выполняет сразу несколько композиционных и конструктивных действий. Сделанные своими руками ступени станут ярким акцентом в дизайне помещения. В процессе эксплуатации на фоне достоинств этого типа сходов, всегда найдутся недостатки. Предлагаем вам взвесить все за и против.
Достоинства
- Лестница занимает не очень много места, позволяет экономить пространство. Подойдет для небольших помещений. Размещают чаще в углу комнаты.
- По затратам винтовая конструкция обходится дешевле маршевого варианта. Если использовать бюджетный вариант, можно сэкономить приличную сумму, что очень актуально для людей со средним достатком.
- Под лестницей остается достаточно свободного места, которое можно использовать с пользой.
Недостатки
Существует множество технологий монтажа винтовой конструкции. Чтобы сделать все правильно и облегчить процесс, каждый мастер использует свои хитрости и секреты. С некоторыми из которых предлагаем вам познакомиться. Надеемся, что подборка станет полезным руководством к действию.
- Основное внимание стоит уделять ступеням, от их качества и расположения зависит насколько комфортной, будет конструкция.
- Немаловажным фактом является материал, из которого она будет сделана. Материалы должны отличаться прочностью, долговечностью и надежностью.
- Немаловажно уделить внимание на пожаро и влагоустойчивость лестницы. При необходимости обработать дерево специальными пропитками.
- Лестницу необходимо оборудовать удобными перилами, чтобы пожилые люди и дети, не испытывали дискомфорта при подъеме или спуске.
- Все крепежи осуществлять качественно и надежно. На ступнях не должны торчать острые предметы.
- Окрашивать основу и ступени только в чистом виде, для надежности по поверхностям можно пройтись пылесосом.
- При разметках недопустимы неточности, иначе ступени будут скрипеть.
- Если вдруг деревянные элементы износятся, их можно в любой момент заменить. Чтобы избежать травматизма, любую неисправность нужно сразу же устранять.
- В качестве декора перил часто используют: кованые элементы, стекло, резное дерево.
- За состоянием лестничных маршей нужно регулярно следить, окрашивать и очищать от засора.
Знания, как изготовить винтового типа лестницу своими руками, помогут сэкономить и придадут жилищу эксклюзивности. В сделанной собственными руками конструкции не может быть сомнений по качеству и долговечности. Представленные выше рекомендации помогут самостоятельно выбрать нужные материалы, произвести расчеты и сделать качественный монтаж.
Винтовая лестница на второй этаж — одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.
Устройство и расчет винтовой лестницы
Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.
Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

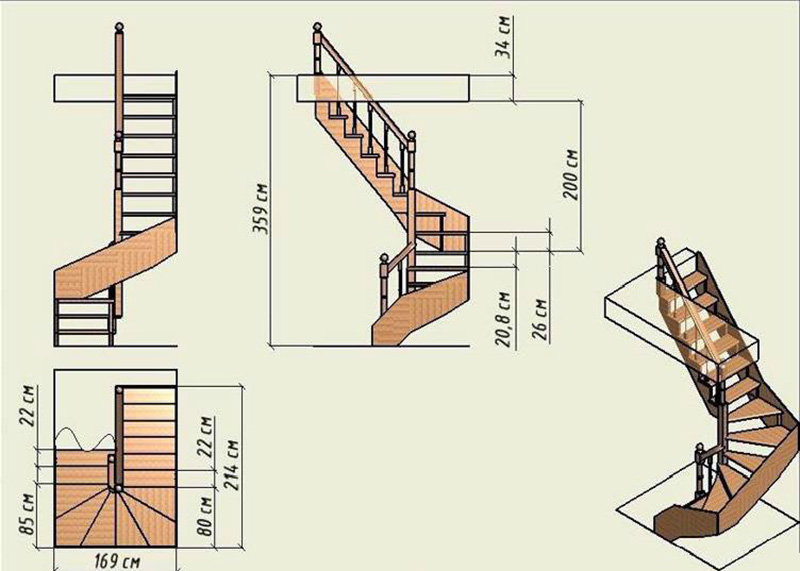

Чертежи и размеры лестничных маршей
- Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h п);
- Н 1 – расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.
Важно: Н 1 не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;
- h – высота подступенка — расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
- h 1 – глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;
Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:
2 h + h 1 = 60..65 см (1)
Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.
Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).
Н = 3 м, R = 1,2 м, ω = 360°;
n = H / h, 3000 / 180 = 16,7
Округлив значение в большую сторону, мы получим ответ — 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.
Длина лестницы (L о) по основной линии подъема рассчитывается следующим образом:
L о = 2πR 1 , где R 1 = 2/3 R, следовательно
L о = 4/3πR, подставив в формулу значение R = 1,2м, получаем
h 1 = L / n = 5 / 17 = 0,29 м = 29 см
Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.
Форма ступеней
h 1 внутр = 10см
h 1 внеш = L в / n, где
L в = 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение
h 1 внеш = 7,536 / 17 = 0,44 м = 44 см
Получилось, что глубина проступи у внешнего края равна 440мм.
Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.
Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.
Вычисление расстояния до перекрытия
Поднимаясь на каждую ступень, мы приближаемся к перекрытию на высоту подступенка (h). В нашем случае это 18 см. Преодолев 4 ступени, мы поднимемся на 72 см. Если принять толщину перекрытия (h п) за 20 см, то для четвертой ступени:
Н 1 = H — 4h — h п = 300 – 72 – 20 = 208 см
Это вполне допустимо, так как данный параметр должен быть не менее 2м.
При подъеме же на пятую ступень, потеря высоты составит уже 90 см и Н 1 = 190 см, при таком значении высокий человек может удариться головой.
Исходя из этого, длина площадки верхнего этажа по средней линии в нашем случае не должна превышать глубины четырех проступей, то есть 1,16 м.
Более наглядно это видно на рисунке, на котором изображена круглая лестница, вид сверху. Белым цветом выделена площадка. Пунктиром – ступеньки, которые находятся под ней. Начало лестничного марша совпадает с точкой выхода. Подъем происходит против часовой стрелки.
Данные расчеты носят приблизительный характер и не учитывают толщину материала, из которого будут изготавливаться комплектующие для винтовых лестниц, например, обшивка ступеней и некоторые другие нюансы, которые обязательно надо брать во внимание.
Как сделать проем в перекрытии потолка
Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.
Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.
Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях.
Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.
По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.
Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.
Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.
Оформление проема будет выполнено более качественно, если слои изготавливать по одному, затем просушивать, проклеивать и вставлять в следующий слой.
Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.
Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.
Пошаговая инструкция по изготовлению лестницы на второй этаж
Изготовление винтовых лестниц начинается с выбора материалов для несущих элементов, комплектующих и обшивки. В качестве центральной стойки можно использовать либо железную трубу, либо прочную деревянную балку большого диаметра. Ступени и поручни, как правило, выполняют из массива, перила и ограждения из нержавеющей стали или опять же из древесины.
Ступени из дерева
Деревянные ступени, как правило, изготавливаются из дуба, бука, клена и прочих твердых пород. Как вариант, можно купить готовые ступени для лестницы или использовать самодельные, обрезав доски до нужных размеров своими руками.
Например, прямоугольную доску можно распилить по диагонали и получить 2 трапециевидные проступи. Затем необходимо закруглить им края, обработать кромки и покрыть лаком в 3 слоя — ступени готовы.
Установка балясин
Вырезать балясины своими руками можно из металлических прутьев или деревянных стержней. При изготовлении стоек некоторые нужно сделать несколько большего размера. Они пойдут на первую и последнюю ступени и на края площадки. Это усилит прочность всей конструкции и придаст лестнице законченный внешний вид.
Резные балясины можно попробовать сделать своими руками. Для этого нужен токарный станок. А для того, чтобы просверлить ровные отверстия в торцах стоек, сойдет обычная дрель. Приспособьте ее, примерно, как на фото:
Ровные отверстия очень важны, ведь именно они обеспечивают строго вертикальное положение балясин.
Монтаж перил
Для изготовления перил понадобятся деревянные балясины двух видов: крупные стойки, которые устанавливаются на углах, и мелкие — для каждой ступени.
Изготовление тетивы
Чтобы согнуть тетиву для лестницы, заготовку из дерева вымачиваем в кипятке до полного размягчения, после этого выгибаем её в нужных местах, закрепляем в изогнутом положении и оставляем сохнуть.
Есть и более современный способ – склеивание множества тонких ламелей между собой. Винтовая лестница на тетиве, изготовленной подобным образом, может принимать самые крутые формы.
Сборка и установка конструкции
Металлическая винтовая лестница проста в изготовлении и отлично впишется в интерьер загородного дома или дачи. Самой популярной является конструкция с консольной опорой ступеней на обсадную трубу. На данном примере мы и покажем как своими руками сооружается лестница с поворотными ступенями.
Монтаж винтовой лестницы начинается с установки центральной стойки, которая представляет собой толстостенную стальную трубу, диаметром не меньше 5 см. Закрепив металлическую опору, на нее нанизываются ступени. После каждой ступени одевается гильза.
Затем ступеньки разворачиваются как веер. При этом необходимо очень точно рассчитать, где находится начало и конец лестницы. После того, как марш готов, каждая ступень соединяется с помощью опорных кронштейнов, которые устанавливаются рядом с внешним краем. В последнюю очередь собираются перила — монтируются стойки (балясины) ограждения и поручни.
Прекрасным способом стилистического решения помещения двухэтажного дома является винтовая металлическая лестница своими руками. С помощью массивных деревянных ступеней можно усилить деревенскую атмосферу дома, а с помощью ажурной ковки – стилистику модерна.
Преимущества
Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.
- Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
- Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
- Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.
Важные моменты
Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:
- Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
- Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
- Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
- Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
- Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
- При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
- Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
- С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
- Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
- Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
- С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.
Поэтапное возведение
- Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
- Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
- Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
- Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
- Последним этапом монтажа станет установка перильных стоек и поручней.
