Освещение дома является неотъемлемой частью комфортного пребывания в нем. Для большего удобства в эксплуатации современные источники света, особенно светодиодные лампы, оснащают специальным прибором – диммером.

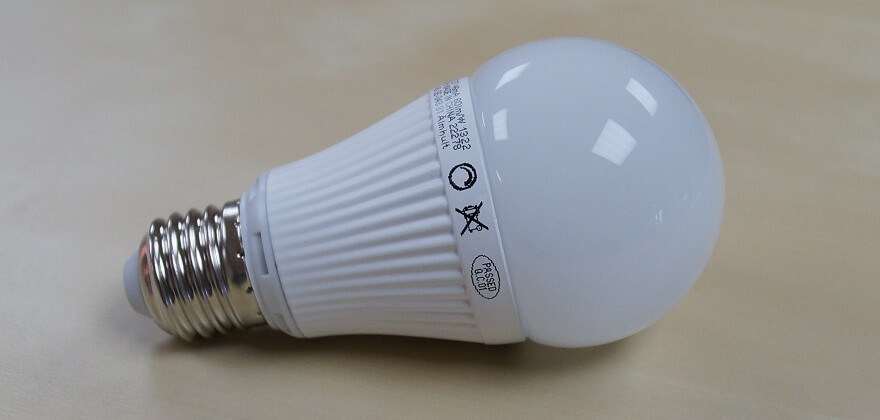

Светодиодная лампочка
Такие приборы появились практически сразу же после изобретения электрических ламп накаливания. О том, что собой представляет данный прибор и зачем его устанавливать в светодиодные лампы, расскажет наша статья.
Предназначение диммера
Современный диммер для лампочек светодиодного типа
Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения.
Работает такой прибор через ограничение тока и, как следствие, мощности.
В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.
На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.
Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир.
Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.
Особенности приборов, рассчитанных для светодиодных ламп
Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.
Обратите внимание! Особенно актуальным данное устройство будет при наличии периодической необходимости изменения уровня освещенности в помещении.
Светодиодное освещение в квартире
Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.
Обратите внимание! По мощности светодиодные лампы примерно в 10 раз меньше, чем обычные лампочки. Поэтому для работы с ними нужны диммеры с меньшей мощностью.
Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.
Конструкция и принцип работы диммеров
Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.
Диммер сенсорного типа управления
Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.
Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети.
При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.
Совместимость светодиодных лампочек с диммерами
Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:
- отдельные светодиоды;
- светодиодные ленты;
- светодиодные лампы.
Разнообразие светодиодной продукции
Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:
- стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
- работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;
Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов.
- световой поток, схожий с аналогичными значениями для стандартных лампочек.
Строение светодиодной лампы
Светодиодная лампочка в своем составе имеет следующие компоненты:
- рассеиватель;
- светодиоды, которые смонтированы на специальной плате;
- драйвера, благодаря которым обеспечивается необходимый режим работы источника света;
Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды. При этом его можно использовать для диммирования.
- системы, через которые происходит охлаждение изделия в ходе его работы;
- стандартный цоколь;
- вентиляционные отверстия.
Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».
Упаковка лампочки, работу которой можно регулировать
Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.
Ассортимент регулирующих устройств
Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:
- модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;
Модульный диммер
- моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;
Моноблочный регулятор
- выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.
Выносной блок
Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:
- поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
- поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;
Обратите внимание! С помощью поворотно-нажимных диммеров можно отключить нагрузку с помощью размещения регулятора в определенном положении.
- кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
- сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.
В доме можно использовать любые типы регуляторов уровня освещенности.
Совместимость регуляторов со светодиодными лампами
Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:
- стандартные устройства для регулирования светодиодных лампочек;
- специальные ШИМ-диммер.
Обратите внимание! Некоторые схемы диммеров могут работать некорректно с драйверами определённых производителей.
Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.
Таблицы совместимости диммеров и драйверов (пример)
Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.
Актуальность использования регуляторов
На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:
- реализация гибкой и легко управляемой системы освещения;
- уменьшение затрат электроэнергии;
- отсутствие высокого выделения тепла;
- установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;
Диммер для ламп светодиодного типа с пультом
- возможность изменения цвета свечения и создание различных световых эффектов.
В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.
Для того чтобы подключить диммер к люстре, яркостью которой он и будет управлять, необходимо выполнить всего несколько простых действий. Гораздо важнее сделать все правильно, ведь данный вид светорегулятора может быстро выйти из строя при неправильном подсоединении к сети. Далее мы рассмотрим полезные советы по монтажу, наиболее простые схемы подключения, а также требования к установке диммера своими руками.
Принцип работы устройства
Для начала необходимо разобраться с тем, . Принцип действия заключается в плавной регулировке напряжения, которое подается на управляемый , к примеру, точечный светильник.
Проще говоря, устройством можно менять напряжение, которое идет на лампочку от 0 до 100%. Чем меньше напряжение будет на выходе, тем тусклее будет свечение. В то же время существуют различные виды диммеров, которые отличаются не только по внешнему виду, но и само собой по принципу работы, а именно:
- управление: колесиком (поворотное), кнопка (нажимное), сенсор (электронное);
- применение: галогенные, люминесцентные, светодиодные источники света либо ;
- дополнительные возможности: таймер, дистанционное управление, включение хлопком, плавное отключение и т.д.;
- конструкция: модульные (крепятся на DIN-рейку), моноблочные (крепятся в стене, как розетки).
Итак, теперь рассмотрим основные требования к установке и подключению диммера своими руками.
Требования к применению
Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.
Остальные требования при подключении диммера заключаются в следующем:
- Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
- Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25 о С. Перегрев устройства негативно скажется на его работе.
- На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при в стандартном исполнении.
- Для регулировки свечения выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
- Если Вы решили использовать светорегулятор вместе со и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
- Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
- Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.
Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!
Схемы подсоединения
Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с . Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.
Стандартные условия
В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).
На схеме Вы можете наглядно увидеть сущность данного способа:
Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.
С выключателем
Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.

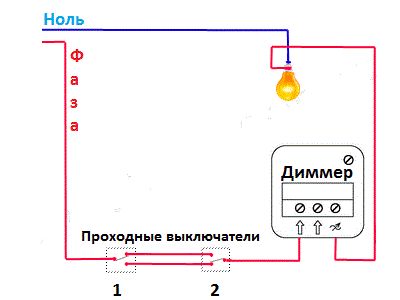

Двойной контроль
Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.
Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.
Схема подключения диммера в этом случае выглядит так:
После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.
Наглядный видео урок по подсоединению проводов

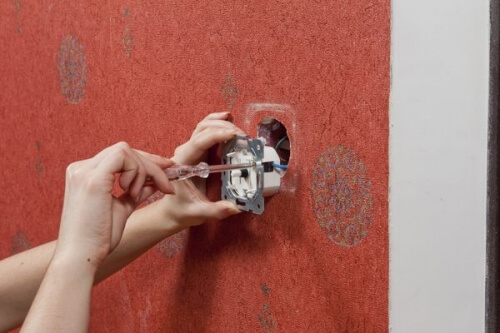

Установочные работы
На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.
— очень удобная штука, так как позволяет плавно регулировать яркость свечения ламп накаливания. Как оказалось, выключатели с регулятором могут существенно отличаться по характеристикам и это необходимо учитывать.
В своем новом доме, я становил два выключателя с регулятором — одни на лампы арки, другой на люстру в зале. Оба регулятора были идентичны, и, при крайнем левом положении регулятора, лампы накаливания светились в пол накала. Т.е. по всей видимости, был применен простейший принцип управления тиристором, при котором, минимальное напряжение составляло 50% от максимально, т.е. примерно 110 вольт.
После трех лет эксплуатации, выключатель стоящий на арке вышел из строя: перестал отключаться из-за проблем с механизмом разъединения контактов. В запасе был еще один выключатель с регулятором.
Выключатель света с регулятором в упаковке
Упаковка выключателя, в очередной раз подтверждает, что российская промышленность полностью деградировала: штрих-код российский, но выключатель произведен в Китае.
Характеристики:
- Напряжение 250 В;
- Частота тока 50 Гц;
- Номинальный ток 2,5 А;
- Степень защиты IP 20;
- Мощность 500 Вт.
Собственно, нас интересует, в первую очередь мощность. Как правило, мощности 500 Вт вполне хватает для люстры, не говоря об лампочках арки.
Степень защиты данного выключателя IP 20 , т.е. выключатель предназначен для «стандартных» условий эксплуатации, например, жилых помещений. Данный выключатель не стоит использовать в ванной, так как в ней повышенная влажность воздуха.
Выключатель предназначен для установки в монтажную коробку.
Тыльная сторона выключателя
У меня установлена металлическая монтажная коробка в которую заходит один двухжильный электрический кабель.
Металлическая монтажная коробка
Монтаж выключателя очень прост: подключаете два провода, вставляете выключатель со снятой верхней крышкой в монтажную коробку и затягиваете отверткой два винта до надежной фиксации выключателя в коробке.
Крышка выключателя крепиться при помощи гайки.
Крышка выключателя крепиться при помощи гайки
А вот так выглядит выключатель с регулятором после монтажа.
Пришла пора сказать, чем новый выключатель с регулятором отличается от старого. Новый выключатель позволяет регулировать напряжение практически от нуля вольт до максимального, т.е. от 0 до 220 в. Для меня — это плюс, так как лампочки арки используются в качестве «дежурного» освещения в ночное время.
На фото видно, что в лампе накаливания спираль едва нагревается при подаче минимального напряжения.
Признаюсь честно, что не пробовал использовать выключатель с энергосберегающими лампами, так что пока не могу сказать, будет работать эта связка или нет.

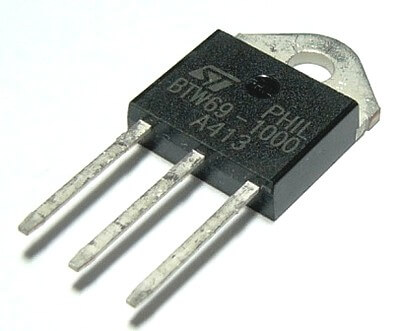

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена . Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.
Обзор вероятных причин
Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.
Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть , в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.
Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные , а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.
Что делать, чтобы устройство могло регулировать яркость света
Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.
Как починить поломку
Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.
Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.
Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать и .
Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.
Стремительные темпы развития технологий позволяют наш дом наполнить ультрасовременными электрическими приборами. Одним из них является светорегулятор или диммер. Название «диммер» происходит от английского слова «to dim» - становиться тусклым, темнеть. Проще говоря, с помощью такого устройства вы можете регулировать яркость лампы. А потребляемая мощность будет уменьшаться пропорционально. Подключить диммер получится в любом доме. Хотите узнать, как установить светорегулятор?
Предназначение регулятора света
Светорегулятор (диммер) представляет из себя миниатюрный прибор, который устанавливается вместо стандартного механического выключателя, и который позволяет плавно регулировать яркость освещения. Для регулировки яркости лампочек раньше применялись реостаты, мощность которых не была меньшей мощности нагрузки.
Оставшаяся мощность при понижении яркости не экономилась, а бесполезно рассеивалась в виде теплоты на реостате. Поэтому экономии попросту не было. Да и использовались подобные устройства не повсеместно в жилых домах, а только там, где они действительно были нужны - к примеру, для регулирования яркости в театре. Так было до возникновения полупроводниковых приборов - симметричного тиристора и динистора. А первый механический диммер изобрели в восьмидесятых годах в США.
Все современные светорегуляторы предназначаются для включения/выключения прибора освещения, а также регулировки интенсивности света. Другими словами, диммер - это обычный выключатель с полезными функциями. Благодаря регулировке яркости возможен более экономичный расход электроэнергии, которая лишь при необходимости потребляется в больших количествах. Уменьшение затрат на электроэнергию достигает примерно 60%!
Также при использовании регуляторов света увеличивается срок полезной службы ламп, так как данный показатель находится в зависимости от величины подающегося на лампочку напряжения. Основной причиной перегорания ламп является быстрое включение светильников - резкий скачок от 0 до 220В, а вот ток в сети с диммером нарастает плавно.
В конструкции прибора встроена защита от коротких замыканий, перегрузок и перегрева, которая способна размыкать цепь питания и блокировать ток в нагрузке при подключении избыточной нагрузки или возникновении замыкания. Регулятор света при этом остается абсолютно исправным: необходимо только устранить причины срабатывания защиты — и система освещения начнет работать снова.
Многие модели диммеров поддерживают много других опций. Полезным нововведением является возможность регулирования освещения до того, как включилось освещение. Для этого необходимо сначала установить в нужное положение ручку-кнопку диммера, а уже после нажать на нее. Использование светорегуляторов позволяет автоматически отключать освещение по таймеру, имитировать «эффект присутствия» (включение, изменение яркости и отключение согласно программе), плавно отключать свет, дистанционно управлять освещением, подключать к общей сети «умный дом».
Виды светорегуляторов
Зависимо от способа управления, различают такие виды диммеров: механические, принцип работы которых основывается на использовании традиционного потенциометра; электронные, управление которыми осуществляется благодаря сенсорному кольцу; дистанционные, управлять которыми можно с помощью дистанционного пульта управления.
Мощность прибора
Диммеры различаются зависимо от того, с какими лампами будут использоваться. Учитывая мощность и тип источника освещения, выделяют такие регуляторы света:
- Для галогенных лампочек и светильников накаливания, которые рассчитаны на уровень напряжения в 220 В.
- Нить осветительного прибора будет разогреваться и светить слабее или ярче, зависимо от величины напряжения, что подано на нее через диммер.
- Для низковольтных галогенных лампочек, которые питаются через трансформаторы. В случае если лампочки рассчитаны на 12-24В напряжения, требуется трансформатор, который преобразует выходное напряжение светорегулятора до величины, которая находится в этих пределах. Трансформатор требуется специальный, регулируемый, который гарантирует «мягкое» включение. На лампу подается небольшой ток, при нем и осуществляется эффективный разогрев нити лампочки, но перегрузки не возникают.
- Для светодиодов и люминесцентных лампочек. Для работы светорегуляторов с люминисцентым лампам требуется электронный дроссель в светильнике. Посредством электронных ПРА лампе передается напряжение (0-10 В) с аппарата и регулирует со своего управляющего выхода интенсивность разряда, то есть силу света.
При покупке регулятора света следует знать, какие лампы вы будете использовать. Чтобы правильно выбрать диммер, необходимо рассчитать суммарную нагрузку, что он способен выдержать. Цифра 300 W на аппарате означает, что вы можете изменять яркость 5-рожковой люстры с лампочками, которые имеют мощность по 60 Вт. Однако всегда покупайте мощные светорегуляторы с запасом по мощности!
Модульные диммеры
Модульные светорегуляторы по внешнему виду очень похожи на выключатели автоматического типа и требуют электромонтажа в распределительном щитке на DIN рейку. Они могут применяться с лампочками накаливания и галогенными светильниками с понижающими трансформаторами. Подобные аппараты нужны преимущественно для управления освещением в коридоре и на лестничных клетках. Управление такими светорегуляторами осуществляется обычным одноклавишным выключателям или вынесенной отдельно кнопкой.
Встроенные диммеры
Подобные светорегуляторы предназначены для установки в монтажную коробку, как розетки и выключатели. Используются такие диммеры, как правило, с лампами накаливания, галогенными светильниками с понижающим трансформатором и с галогенными лампочками с электронным трансформатором. Управлять такими диммерами следует при помощи кнопки, которую ставят в коробку поверх установленного прибора.
Моноблочные диммеры
Исполняется моноблочный светорегулятор обычно в виде единого блока для монтажа в монтажную коробку, как обыкновенный выключатель. Для установки светорегулятора данного типа требуется установочное гнездо под монтажную коробку от 26 миллиметров, зависимо от модели. Такие аппараты очень удобно применять в тонких перегородках, где толщина стен, или другие причины не позволяет поставить стандартный выключатель.
В свою очередь моноблочные светорегуляторы отличаются по исполнению управляющей части:
- Поворотно-нажимные диммеры срабатывают при нажатии на клавишу, процесс регулировки происходит ее вращением.
- Поворотные светорегуляторы позволяют все управление производить исключительно посредством вращения ручки. Минус подобного решения состоит в том, что в памяти нельзя сохранить для запуска значение света, старт всегда осуществляется с минимальной яркостью.
- Клавишные регуляторы освещения почти неотличимы по внешнему виду от обычных выключателей. При нажатии будет происходить включение/выключение, а если вы удерживаете клавишу более 3 секунд, совершается непосредственно регулировка яркости света.
- Сенсорные диммеры - это более совершенный тип устройств. Все управление осуществляется без движущихся деталей, а поэтому и является более надежным. Управляют подобными моделями с помощью прикосновения к сенсорной панели.
Требования при монтаже светорегклятора
Перед установкой светорегулятора нужно обратить внимание на несколько ключевых моментов. Если вы планируете свои диммеры нагрузить энергосберегающими или люминесцентными лампочками, вы рискуете получить лишние расходы, потому что подобные источники освещения не диммируются. Даже если кажется на начальном этапе, что тандем «энергосберегающая лампа - диммер» работает, срок службы лампы на самом деле сократиться до 100 - 150 часов. Да и сам светорегулятор в связи с постоянными перегрузками недолго «проживет».
Все регуляторы освещения испытывают необходимость в минимальной нагрузке. Как правило, этот показатель составляет 40 Вт. При уменьшении нагрузки, что вызывают разные факторы, к примеру, - перегорела одна лампочка, контакт ухудшился, появляется мерцание нагрузки с примерной частотой в 50 Гц, иногда присутствует и гудение такой же частоты. При более значительных понижениях нагрузки сработает система защиты устройства, или прибор выйдет из строя.
Диммеры очень критично реагируют на температуру окружающей среды. При увеличении температуры выше плюс 25 градусов обращать пристальное внимание рекомендуется на температурный режим регулятора, так как перегревшийся аппарат при сбое защиты легко выйдет из строя. Никогда не превышайте максимальную нагрузку конкретного прибора. Решить проблему недостаточной мощности получится добавлением усилителей мощности, позволяющих коммутировать устройства до 1,8 кВт.
Светорегуляторы обязательно необходимо применять именно с той разновидностью нагрузки, на которую они рассчитаны. Помните, что менее универсальные аппараты в плане нагрузки будут работать более надежно. Еще одним важным моментом считается запрет одновременного подключения нагрузки емкостного и индуктивного характера, это может спровоцировать выход устройства из строя.
Схемы подключения диммера
Конструкция поворотного диммера очень проста, но у разных производителей может иметь отличия. Главная разница состоит в качестве самой сборки и комплектующих. Принцип работы диммера следующий: чтобы загорелась лампочка, нужно чтобы ток прошел через симистор. Диммер, как и обыкновенный выключатель, нужно включать в разрыв цепи питания нагрузки, которая подается на лампы.
Различают такие схемы подключения светорегуляторов:
- Регулирование с одного места. Подобная схема считается типичной для подключения регулятора света. При подобной схеме лучше всего ставить сенсорный или нажимной светорегулятор. Так как поворотный диммер включать будет неудобно.
- Регулирование из двух мест. Такая схема подключения прописана для спальни. Один прибор принято устанавливать при входе, а второй - монтировать возле кровати. Так будет удобно, зайдя в спальню, включить свет, и при просмотре телевизора уменьшить яркость освещения.
- Регулирование с одного места, а процесс управления с двух. Эта схема является самой оптимальной при подключении диммера. Её можно применять в любых ситуациях. При входе в спальню устанавливают выключатель, а возле кровати - регулятор, а также на освещение двухуровневого потолка.
- Регулирование с одного места, а процедура управления из трех. Подобная схема подключения светорегулятора подойдет, когда вам нужно включать-выключать освещение в нескольких местах. К примеру, в случае с длинными коридорами и лестницами. Кроме диммера вам еще нужно два проходных выключателя.
Установка регулятора света
По своему установочным габаритам и креплению светорегялятор аналогичен обыкновенному выключателю. Вследствие этого процесс установки его совершается так же, как и выключателя. Порядок действий при подключении светорегулятора не отличается от порядка при использовании обычного клавишника. Единственное дополнительное условие, заявляемое производителем, состоит в соблюдении подключения выводов к фазе и нагрузке.
Чтобы заменить выключатель на диммер, потребуются такие материалы и инструменты: пассатижи, нож, отвертка, отвертка индикаторная, изоляционная лента и сам диммер, который и нужно установить. Приступите для начала к демонтажу старого выключателя. Отключите электричество и проверьте, что не поступает напряжение.
Все работы следует проводить с соблюдением техники безопасности! Прикосновение к металлическим частям и оголенному кабелю, что находятся под напряжением, является опасным для жизни человека. Чтобы получить доступ к элементам крепления, которые удерживают в стене выключатель, и крепежным элементам, что фиксируют электрические провода, необходимо снять части прибора (декоративная панель, клавиша), закрывающие крепежные элементы.
Учитывая конструктивные особенности каждого выключателя, отверните винты, отожмите или отковырните соответствующие фиксаторы. Получив к клеммам выключателя доступ, необходимо с помощью индикатора фазы проверить отсутствие на них напряжения, а также на подключенномк к нему проводу. Отсоедините кабель от клемм, ослабив при этом винты. Выньте из стены выключатель, следя за тем, чтобы изоляция проводов не повредилась.
Затем оцените визуальным осмотром состояние и вид изоляции и проводящей жилы провода. При наличии оторвавшихся и отломленных оголенных частей провода, восстановите их длину посредством зачистки изоляции на величину, которая достаточна для подсоединения к клеммам. С использованием пассатижей нужно придать концам кабеля форму, что считается наиболее удобной для подключения к регулятору света. Если имеются места с поврежденной изоляцией, их следует изолировать с помощью изоляционной ленты.
Установите после этого светорегулятор. Для этого снимите с диммера защитные и декоративные элементы для обеспечения к крепежным деталям доступа. Подсоедините подготовленные провода к клеммам прибора и проверьте прочность соединения, выдергивая кабель слегка из клеммы. Длина оголенной части кабеля, которая выступает за клемму, не должна быть больше 2-3 миллиметров. Если не выполнить это требование, отрежьте часть оголенного участка на подходящую длину или заизолируйте излишне выступающую оголенную часть с помощью изоляционной ленты.
Избегая повреждений изоляции, вставьте аккуратно диммер на место демонтируемого выключателя с подсоединенными проводами. Прижмите корпус регулятора освещения к стене и винты распорных лепестков, которые закрепляют светорегулятор, закрутите. Соберите устройство, установив защитные и декоративные элементы, что были сняты перед установкой, на место.
Только следует помнить, что в отличие от обыкновенного выключателя, работающего независимо от порядка подключения, к светорегулятору нужно правильно подвести входящий и отходящий провода. Маркированная буквой L клемма прибора предназначается для питающего провода. Безусловно, многие диммеры способны работать и при подключении их, как простого выключателя, но, несмотря на это, подключать их нужно правильно.
Подайте напряжение посредством включения автомата в электрощите или путем установки выкрученных предохранителей на место. Включите смонтированный диммер и установите желаемый уровень света. Если выключатели в квартире ещё не установлены, вам следует узнать, как подключить светорегулятор в этой ситуации. Ведь нужно совершить некоторые предварительные действия.
Начните работу с подготовки места для монтажа светорегулятора. Определите высоту, что удобна для вас, на которой вы будете устанавливать прибор. Сделайте отметку на стене. Просверлите её с помощью перфоратора и коронки по бетону, что имеют диаметр 68 миллиметров. Вставьте установочную коробку в получившееся отверстие и закрепите ее. Пробейте от распределительной коробки до участка установки канавку и уложите провод в нее. Далее нужно действовать по уже описанной выше схеме.
Если соединение проводов и монтаж светорегулятора правильно выполнены, прибор позволит вам производить плавно регулирование освещенности в комнате, зависимо от времени суток и настроения. Только не забудьте при выборе светорегулятора обратить внимание на его мощность, просчитав предварительно суммарную мощность осветительных приборов.
