Описание разновидностей галогенных ламп. Принцип работы галогенной лампы Что такое галогенные лампы

Галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.

Существует очень много различных галогенных ламп. В этой статье мы познакомимся с их основными видами и особенностями.

Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) - до 24 В и лампы сетевого напряжение - 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.

1. Линейные галогенные лампы

Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки.

Лампы при своих небольших размерах имеют очень приличную мощность - 1 - 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения - прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.

Линейная галогенная лампа

Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).

2. Галогенные лампы с внешней колбой

Это галогенные лампы сетевого напряжения. Они предназначены для прямой замены ламп накаливания. Лампы с внешней стеклянной колбой выпускаются со стандартными (цоколь Эдисона). Для таких ламп не требуются специальные светильники.

Внутри стеклянной колбы находится миниатюрная или линейная галогенная лампа на напряжения 220 В. Внешняя колба таких ламп защищает внутреннюю кварцевую колбу галогенной лампы от загрязнений и случайных прикосновений. По форме и размерам она похожа на колбу обычных ламп накаливания.

Галогенная лампа с внешней колбой

Галогенные лампы такого типа бывают разной формы и с разными видами колб - прозрачными, молочными и матированными. Существуют лампы со стеклом, которое поглощает ультрафиолетовое излучение. По сравнению с обычными лампами накаливания галогенные лампы сетевого напряжения дают свет с более высокой цветовой температурой (2900 - 3000 К) и обладают более качественной цветопередачей.

Большинство галогенных ламп такого типа имеют более компактное исполнение по сравнению с лампами накаливания, благодаря чему их можно использовать в небольших миниатюрных светильниках. Выпускаются декоративные галогенные лампы сетевого напряжения (свечеобразные, шестигранные), которые можно применять вместо декоративных ламп накаливания.

Галогенная лампа с внешней колбой OSRAM

Галогенные лампы с внешней стеклянной колбой подключаются к питающей сети без трансформатора. Так как срок службы галогенных ламп очень сильно зависит от параметров питающего напряжения, то галогенные лампы сетевого напряжения очень желательно подключать через специальное устройство - блок защиты галогенных ламп . Этот блок защиты обеспечивает плавный запуск галогенных ламп без броска тока в момент пуска и защищают лампы при отклонении напряжения.

3. Галогенные лампы с отражателем (галогенные лампы направленного света).

Такие лампы выпускаются в стандартных типоразмерах - MR8, MR11 и MR16. Самый популярный типоразмер галогенных ламп - MR16 (диаметр колбы 50 мм). Галогенные лампы с отражателями характеризуются различными углами излучения.

Лампа состоит из миниатюрной колбы со специальным отражателем (рефлектором). Отражатели перераспределяют световой поток лампы в пространстве. Сама галогенная лампа расположена по центру отражателя. Существует много разновидностей отражателей. Наиболее распространены галогенные лампы с алюминиевыми отражателями .

Так как галогенные лампы являются современной разновидностью ламп накаливания, то при работе они выделяют большое количество тепла. Лампы с алюминиевыми отражателями направляют тепло вперед. Для случаев, когда это недопустимо, существуют галогенные лампы с интерференционными отражателями (специальное полупрозрачное покрытие), у которых тепло отводится назад.

Галогенная лампа с алюминиевым отражателем

Выпускаются галогенные лампы с покрытием, которое отражает ИК-излучение (IRC-галогенные лампы ). Лампы последнего типа считаются наиболее экономичными, так как колба такой лампы с помощью специального покрытия не пропускает инфракрасное излучение тела накала, а отражает его назад на спираль. В результате этого температура спирали увеличивается. При этом уменьшаются потери тепла, уменьшается потребление электроэнергии и в два раза по сравнению с обычными галогенными лампами увеличивается срок службы.

Существуют галогенные лампы без защитного стекла, с защитным прозрачным стеклом, стеклянным колпачком и лампы с защитным цветным стеклом. Лампы без защитного стекла и стеклянного колпачка должны использоваться в закрытых светильниках. Стекло большинства современных галогенных ламп не пропускает ультрафиолетовое излучение.

Галогенные лампы с отражателем лампы обычно используют при организации точечного направленного освещения. Обычно их встраивают в подвесные и натяжные потолки, причем правильно рассчитав количество ламп, их можно применять не только в целях подсветки, но и для организации общего освещения.

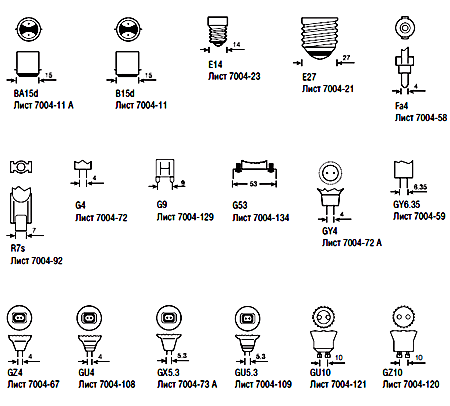

Цоколи галогенных ламп с отражателями имеют двухштырьковые разъемы: GY4, GZ4, GU4, GX5,3, GU5,3, GY6,35 - для низковольтных галогенных ламп (на 6, 12 или 24 В). Цифра после букв означает расстояние между штырьками в миллиметрах.

Такие лампы обеспечивают высокую электробезопасность. Они должны подключаются через специальный электронный или электромагнитный трансформатор. для галогенных ламп используются намного чаще.

Галогенные лампы сетевого напряжения типоразмера MR16 выпускаются с двухштырьковыми цоколями - G9 и G10. Это сделано для того, что бы их нельзя было случайно перепутать с низковольтными галогенными лампами.

4. Капсульные (пальчиковые) галогенные лампы

Такие лампы имеют очень миниатюрные размеры и представляют собой небольшую капсулу с выводами. Они выпускаются с поперечными и продольными телами накала. Такие лампы могут использоваться в открытых светильниках без защитных стекол. В основном они применяются для встроенных в мебель и в потолок светильников, для декоративной подсветки. Существуют модели светильников общего освещения с капсульными галогенными лампами.

Капсульная галогенная лампа

Возможные виды цоколей для капсульных ламп: G4, G 5,3, GY6,35. Капсульные галогенные лампы сетевого напряжения обычно имеют цоколь G9 (расстояние между штырьками 9 мм). Они используются для декоративной подсветки, и иногда в светильниках для общего освещения.

В этой статье описаны только основные виды галогенных ламп. Безусловно, производители источников света не стоят на месте и каждый год совершенствуют выпускаемые галогенные лампы, а также создают их новые разновидности, что и подтверждается постоянным обновлением их ассортимента в каталогах. Если вы встречали необычные виды галогенных ламп, то поделитесь в комментариях своими впечатлениями от их использования. Жду ваших комментариев!

Галогенные лампы накаливания обладают высокой цветопередачей. В отличие от обычных ламп накаливания – галогенные лампы восстанавливают свою нить накала.

В обычной лампе накаливания нить накала раскаляется до очень высокой температуры. При такой температуре вольфрам, из которого состоит спираль, испаряется и осаждается на стенках колбы лампы. Со временем спираль становиться тоньше и перегорает. К тому же колба лампы со временем темнеет. Чтобы это решить колбу лампы делают большой, так металл осаждается на большую поверхность и лампа темнеет меньше.

В галогенных лампах внутрь колбы добавляют галогены – Йод, Бром. Галогены вступают в химическую реакцию с парами вольфрама и связывают его. Далее соприкасаясь с раскаленной спиралью, соединения галогена и вольфрама разрушаются, и вольфрам высвобождается, возвращаясь на спираль. Тем самым спираль восстанавливается.

Для того чтобы сами соединения галогенов с вольфрамом не осаждались на стенках колбы температура колбы должна быть выше 250С. На большой колбе поднять температуру выше 250 градусов сложно. Так как с галогенами лампа не будет темнеть эту колбу можно сделать очень компактной.
Компактная колба лампы легко нагревается выше 250 градусов.

В такой колбе легко увеличить давление, что также уменьшает испарение металла со спирали.
Обычное стекло для такой колбы не годиться, необходимо жаропрочное – кварцевое.

Кварцевое стекло пропускает ультрафиолетовое излучение по этому в спектре галогенных ламп присутствует небольшая доля ультрафиолета. Его конечно в десятки раз меньше чем от солнца. Ультрафиолетовое излучение с одной стороны вредно для глаз, а с другой стороны способствует выработки витамина D. Стекло дополнительной колбы лампы или плафона защищает от ультрафиолета.

То, что галогенная лампа восстанавливает свою спираль, позволяет увеличить температуру спирали. Это увеличивает КПД галогенной лампы, делая ее немного экономичнее обычной лампы накаливания.
И подводит нас к самому главному преимуществу – Высокой цветопередачи. Галогенные лампы имеют непрерывный спектр излучения, включающий все цвета радуги.
Обычные лампы накаливания уступают в этом галогенным лампам. Они излучают более теплые цвета: красный, желтый, зеленый и меньше холодные цвета: синий и особенно фиолетовый.
Из всех искусственных источников света галогенные лампы дают самое естественное освещение.
Свет галогенных ламп не утомляет зрение. Поэтому обязательно применяйте эти лампы. И совмещайте с другими лампами.
Галогенными лампами следует освещать рабочие места, например, над столами: письменными, кухонными, рабочими. А люминесцентные и светодиодные лампы можно применять как фоновый свет и совместно с галогенными лампами. Так галогенные лампы будут восполнять недостающие цвета, других ламп.

Есть у галогенных ламп один небольшой недостаток. Во время включения через спираль идет большой ток, этот ток больше чем у ламп накаливания. Под действием большого тока спираль лампы может разрушиться.
Вы замечали, что большинство ламп перегорают именно в момент включения. Бросок тока в момент включения галогенной лампы больше чем у обычной лампы накаливания, поэтому срок службы галогенных ламп меньше.

Для защиты галогенных ламп от бросков тока во время включения, применяют специальные блоки или узлы защиты (БЗ или УЗЛ). Эти устройства позволяют нити накала ламп плавно разогреваться. К ним можно подключать и обычные не электронные трансформаторы, через которые питать лампы на напряжение 12, 24, 36 Вольт.

Некоторые электронные трансформаторы также обеспечивают плавное включение ламп, именно такие трансформаторы и следует применять для питания обычных и галогенных ламп накаливания.

Есть еще одно устройство способное защитить галогенные лампы накаливания это диммер. Диммеры применяют для изменения яркости ламп. Применять диммеры лучше для плавного включения ламп, а не для регулирования яркости. Иначе при неполной яркости галогенной лампы температура колбы не нагреется до 250 градусов, и на ней будут осаждаться соединения галогенов и вольфрама, а спираль не будет восстанавливаться. Чтобы этого избежать периодически включайте лампу на полную мощность.
У ламп работающих не на полную мощность снижается КПД и спектр смещается в зону инфракрасного излучения. Лампа будет греть, а не светить.

Применение выше описанных устройств позволяет в 5-20 раз продлить срок службы обычных и галогенных ламп накаливания.

Галогенные лампы нельзя брать руками, чтобы не оставить следов. Под действием высокой температуры органические соединения на колбе сгорают. Это приводит к потемнению колбы и ее перегреву, от чего она может лопнуть. Если к лампе прикасались руками, то ее следует протереть «безворсовым материалом» пропитанным спиртом.

Есть еще одна разновидность галогенных ламп это IRC-галогенные лампы. Эти лампы изнутри покрываются напылением, которое пропускает видимое излучение, а инфракрасное отражает к спирали. Это повышает экономичность и долговечность ламп.

Высокие цены на электричество приводят к тому, что люди пытаются сэкономить денежные средства на подобном ресурсе, приобретая разнообразные энергосберегающие лампочки и приборы. Выбирая лампу для домашнего использования, необходимо обращать внимание не только на ее экономичность, но и на длительный срок использования, а также другие критерии и характеристики.

Галогеновые лампы для дома пользуются большой популярностью у потребителей, так как они отличаются продолжительным сроком службы, прекрасно освещают помещение, а также представлены в разнообразных формах и размерах.

Что это такое?

Галогеновые лампы схожи с привычными лампами накаливания. Для изготовления тела накаливания применяется проволока из вольфрама, которая скручивается в спираль. Сама же лампочка представляет собой стеклянную колбу, в середину которой помещено тело накаливания и закачан специальный газ. В качестве подобного газа используются пары брома или йода.

Они не допускают, чтобы испаряющийся в процессе нагревания вольфрам оседал на стенки лампочки. Благодаря применению таких газов, увеличивается срок службы галогеновой лампы по сравнению с другими осветительными приборами. Сама колба производится из особого материала – кварца, он с легкостью переносит высокие перепады температуры. Благодаря жаропрочности кварцевой колбы, ее габариты могут быть очень маленькими по сравнению с другими лампочками.

Благодаря добавлению брома или йода, получилось почти полностью убрать такой процесс, как затемнение колбы, который со временем влиял на качество потока света, делая его более слабым и тусклым.

Принцип действия и свойства

Несмотря на схожесть галогеновых и обычных лампочек накаливания, принцип действия у них значительно отличается. Во время использования лампочки галогена, когда нить накаливания сильно нагревается – высвобождаются летучие соединения вольфрама. Благодаря заполненному брому или йоду, который вступает в реакцию с атомами вольфрама, последние элементы не способны осесть на стенках колбы.

Подобный процесс имеет и обратную реакцию: когда такие соединения находятся поблизости от нити накаливания, они начинают распадаться на составные части. Получается, что атомы вольфрама, высвободившиеся из распавшегося соединения, возвращаются на нагретую вольфрамовую спираль либо оседают поблизости от нее. Возвращенные атомы вольфрама продлевают срок службы не только нити накаливания, но и самой лампочки.

Галогеновые лампы обладают очень хорошей цветовой температурой, исходящий от них спектр цвета передает более теплые тона, чем другие осветительные приборы.

К отличительным особенностям подобных лампочек относят:

Возможность создания разнообразных вариантов освещения в комнатах – от пучка света, который будет узко направлен в одну сторону, до создания рассеянного светового потока, который будет отличаться большой шириной, и уберет малейшие намеки на тень.
Световой поток не потускнеет по прошествии определенного времени, даже если подобная лампочка будет оставаться постоянно включенной.
Освещение получается более ярким, хотя мощность может быть одинаковой. Например, обычная лампа накаливания в 60 Ватт по мощности будет сравнима с галогенной лампой в 40 Ватт.
Небольшие размеры позволяют использовать ее в качестве точечного освещения на подвесных потолках, создавая даже оригинальные композиции по освещению.
Энергосберегающий эффект создается за счет высокой яркости и улучшенной цветопередачи.

К неоспоримому преимуществу также можно отнести длительный срок эксплуатации. Чтобы выбранный прибор прослужил вам как можно дольше, необходимо правильно выбрать вид лампочки, соотнеся ее характеристики с вашими потребностями.

Классификация и технические характеристики

Несмотря на то что галогенные лампы немного уступают по эффективности люминесцентным, они пользуются широкой популярностью, так как не требуют специальных доработок. Они используются с диммером и выключателем с подсветкой как для создания освещения в квартирах, так и для освещения нежилых помещений. Используя специальные линзы, «галогенки» устанавливаются многими водителями также в автомобильные фары.

В зависимости от конструкционных особенностей и способов использования, галогенные лампы делятся на несколько видов.

Линейная лампа

Это самый старый вид подобных изделий. Она выполняется в виде небольшой по размерам трубы, изготовленной из кварца. Обладает двумя выводами, которые находятся с обеих сторон. Нить накаливания удерживается благодаря присутствию специальных креплений. Цоколи (R7s) также размещаются с двух сторон этой лампы. Ко всему прочему, она отличается довольно скромными размерами. Подобное изделие характеризуется высокой мощностью , которую оно потребляет, поэтому его не следует использовать в качестве бытового осветительного прибора.

Лампы устанавливаются в основном для прожекторного освещения.

Встречаются также современные вариации линейной лампы галогена – лампа, заливающая свет. Она характеризуется высокой ударопрочностью. Такие модификации могут применяться в бытовых целях в качестве источника внутреннего или наружного освещения. Обратите внимание, что большинство моделей линейных лампочек должно быть расположено в горизонтальных плоскостях, чтобы конденсаторы не выходили наружу. Даже маленький угол наклона может привести к поломке данного прибора, значительно уменьшив срок эксплуатации.

С внешней колбой

Это устройство работает от сетевого напряжения. Его внешний вид очень похож на привычную лампу накаливания. Целью их производства и была замена обычных лампочек накаливания. Им не потребуются особые светильники или определенный способ подключения. Лампочки с внешней колбой можно подключить непосредственно к бытовой электрической сети, без применения трансформатора. Характеризуются такие изделия обычным стандартизированным цоколем E27 и E14.

Если брать во внимание, что период службы вольфрамовых ламп зависит от величины напряжения, а также насколько оно стабильно подается, тогда во время установки нового освещения лучше подключать галогеновые изделия через специализированное устройство – блок для защиты галогенных лампочек. Подобный регулятор позволит создать плавный пуск, выступая в качестве фильтра, он сохранит осветительный прибор от нестабильной работы напряжения.

Внешняя колба по размерам и форме может соответствовать привычной лампочке накаливания. В середине же будет располагаться линейная или малюсенькая галогеновая лампочка. Внешняя оболочка используется, чтобы защитить кварцевую колбочку от лишних прикосновений, а также загрязнения.

Встречаются некоторые варианты подобных изделий, у которых будут отличаться внешние колбы. Они могут быть:

молочного цвета;
изготовленными из прозрачного стекла;
матированными или тонированными;
созданными из стекла, которое впитывает практически в полной мере ультрафиолетовые лучи.

Так как внутренняя колба отличается крохотными размерами, это способствует тому, что внешняя оболочка также может обладать миниатюрными параметрами. Поэтому такие капсульные лампы могут применяться в крошечных светильниках, поддерживая при этом достаточную освещенность. Они также могут выпускаться в виде шестигранников или свечей, чтобы заменить обычные лампочки в декоративных светильниках.

С отражателем света

Это один из наиболее популярных видов галогенных лампочек, востребованность которых постоянно увеличивается, так как они используются в качестве точечных светильников, а также для формирования освещения в целом в комнате. Благодаря точной передаче света, подобные изделия не оказывают пагубного влияния на глаза и не утомляют их. Такое рефлекторное освещение используется в детских комнатах, чтобы ребенок мог подолгу рисовать, читать и заниматься любимыми делами, не напрягая зрение лишний раз.

Рефлекторная галогенная лампа состоит из маленькой колбочки, находящейся в центральной части специального отражающего элемента – рефлектора. Благодаря такому устройству, осуществляется перераспределение и фокусирование потока света, который вырабатывается лампой, в пространство. Рефлекторы производятся из разнообразных материалов, но самыми популярными являются алюминиевые отражатели , так как они позволяют отводить тепло вперед, оберегая тем самым окружающую поверхность от перегрева.

Такая низковольтная капсульная лампочка может с легкостью применяться в светильниках открытого типа. Лампы с отражателем света могут стать настоящим украшением потолка, формируя подобие звездного неба или другие оптические иллюзии, в зависимости от вашего воображения и выбранного стиля для обустройства помещения.

Инфракрасные

Относятся к экономичному варианту галогенных лампочек, так как они отражают инфракрасное излучение. В подобном изделии колба обладает особым покрытием, которое не допускает пропускание инфракрасных лучей, а позволяет отражать их назад, возвращая их и пары галогена обратно на нить накаливания. В связи с этим увеличивается мощность такого источника света.

Как подключить и заменить?

Перед покупкой попросите проверить галогеновую лампочку. Подобная проверка убережет вас от ненужных действий, например, если после монтажа или замены подобного изделия, свет не появится, то вы будете знать, что проблема не в самой лампе, а в проводке или неправильном подключении.

Во время установки и замены лампочек следуйте нехитрым правилам:

Не дотрагивайтесь до лампочек голыми руками. На руках присутствует кожный жир, и даже малейшая его капелька на подобном устройстве способна очень сильно снизить полезный срок службы.
Установку и замену таких изделий лучше осуществлять в хлопчатобумажных перчатках. Некоторые производители добавляют такие перчатки в комплект к светильнику либо лампе. Если этих перчаток не оказалось под рукой, возьмите сухую чистую тряпочку.
Если вы дотронулись до лампочки рукой, обязательно обезжирьте ее. Для это стоит протереть изделие спиртом. Дождитесь, пока она полностью высохнет, на это потребуется определенное время (приблизительно полчаса). Если не дождаться высыхания и начать замену галогенных лампочек, во время нагревания остатки спирта могут вспыхнуть.

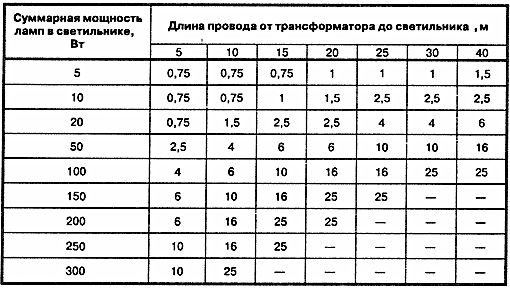

Позаботьтесь о приобретении трансформатора, к которому можно подключить диммер. Эти комплектующие будут предохранять галогенные лампы от излишних перепадов напряжения и уберегут приборы от короткого замыкания.

Располагайте трансформатор не ближе, чем в 30 сантиметрах от лампочек, чтобы предотвратить перегревание приборов.
Установка специального устройства с плавным пуском также поможет продлить жизнь подобным изделиям. В дополнение ко всему прочему, у вас получится красивое и приятное для глаз нарастание яркости освещения.
Осуществляя переделку или замену перегоревшей лампочки, не старайтесь сразу же дотронуться до нее, она будет очень горячей и может обжечь вас.
Если вы осуществляете монтаж галогенной лампочки в подвесной потолок, тогда позаботьтесь о создании отличной вентиляции. Так как во время работы подобные лампочки выделяют большое количество тепла и при отсутствии вентиляции они будут быстрее портиться и перегорать.

После замены галогеновой лампочки, ее необходимо утилизировать. Подобные изделия безопасны, содержание галогенов в них ничтожно мало, поэтому их можно выбрасывать в мусорное ведро с другими бытовыми отходами.

Не стоит только бросать подобные изделия в контейнеры для утилизации стекла, так как структура их стекла отличается от того, из которого изготавливаются бутылки.

Где используются?

Галогенные лампы нашли широкое применение как для обустройства освещения внутри помещения, так и за его пределами:

Если подобное изделие отличается большими габаритами, тогда оно используется в качестве прожекторов для освещения улиц или территории загородного дома.
Точечные светильники могут прекрасно влиться в любой интерьер, независимо от того, в каком стиле он выполнен. Подобное точечное освещение способно подчеркнуть или разграничить отдельные зоны или переходы пространства. С этой целью используются капсульные модели или модели с отражателем.
Подобные лампочки можно установить на натяжных потолках, встроить в алюминиевые или гипсокартонные конструкции, все зависит от дизайнерских идей и задумок.
Потолочные светильники способны имитировать звездное небо, создавая романтическое настроение или настраивая на положительный лад. Используя диммеры, можно регулировать освещение, создавая интимную атмосферу в спальне.

В качестве замены привычных ламп накаливания галогенные модели могут устанавливаться в люстры и другие потолочные светильники.
Благодаря тому, что освещение, создаваемое галогенными лампочками не оказывает негативного влияния на зрение и не утомляет глаза, их очень часто устанавливают в торшеры или прикроватные светильники. Направленный луч света позволит читать занимательную книжку или журнал, лежа в постели или удобно устроившись в любимом мягком кресле.
Не меньшей популярностью галогенные лампочки пользуются у автомобилистов, так как они позволяют прекрасно освещать дорогу в ночное время суток или в условиях недостаточной видимости.

Сравнение со светодиодными: плюсы и минусы

Несмотря на большую популярность галогенных лампочек, некоторые потребители предпочитают вместо галогенового светильника остановить свой выбор на светодиодных аналогах. Задаваясь вопросом, какие лучше для дома использовать лампочки, попытаемся сравнить два изделия по ключевым характеристикам:

Если проанализировать потребление электроэнергии, то галогеновые лампочки потребляют ее больше, чем диодные. Но по сравнению с обычными лампочками накаливания, лампы-галогены являются более экономичным и выгодным вариантом.
Обе модели отличаются большой передачей света, разница заключается в том, что светодиодная подсветка способна излучать свет, который отличается по цветовой температуре. То есть, например, белый свет диодных лампочек может быть различным, варьируясь от теплого до холодного оттенков.
Самыми яркими видами лампочек считаются светодиоды, при меньшем потреблении электрической энергии они производят большую мощность. К недостаткам галогенных ламп также можно отнести их нагрев во время работы, диодные лампы нагреваются в меньшей степени.

Существуют различия в продолжительности срока службы подобных изделий. Галогены светят и перегорают после 2.5 тысяч часов непрерывной работы, у светодиодных моделей этот показатель выше и составляет 100 тысяч часов непрерывного освещения.
Несмотря на все вышеперечисленные характеристики, галогенные лампочки обладают существенным преимуществом по сравнению с диодными аналогами – это их стоимость. Не каждый сможет выделить из семейного бюджета существенную сумму на приобретение одной лампочки, не говоря уже о том, если нужно заменить точечные светильники по всей квартире или дому. Получится огромная и внушительная сумма. В отличие от диодных, галогены может позволить себе каждый, не нанеся серьезный ущерб семейному бюджету.
К недостаткам диодных ламп относят также невозможность создания равномерного распределения потока света. Они характеризуются в целом направленным потоком, который в некоторых случаях может вызвать «пятнистость».

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

С целью замены обычных лампочек создали аналог, обладающий высокой яркостью, требующий более низкого напряжения в сети, подходящий для стандартных цоколей. Галогеновые лампы отличаются от стандартных промышленных светильников, домашних люстр мощностью светового потока, сроком эксплуатации. Они нашли применение в производстве автомобильных фар с повышенной яркостью, осветительных приборов, работающих от низкого напряжения и обладающих компактными размерами. Заказать по почте или купить галогеновые лампы можно в любом магазине – товар пользуется спросом.

Что такое галогеновая лампа

Это особый прибор для освещения помещений, работающий по тому же принципу, что светильники стандартной мощности. Галогенные лампочки состоят из цоколя, нити накаливания, герметичной колбы, заполненной газом. Атомы газообразного активного вещества вступают в реакцию с испаряющейся вольфрамовой проволокой и сразу разлагаются под воздействием высокой температуры. Это не дает испаренному металлу оседать на стенках колбы. Преимуществом таких ламп является увеличенный срок службы.

Устройство

Существует несколько типов капсульных галогенных лампочек, которые различаются размерами колбы, ее формой, наличием специальных отражателей. Их объединяет типовое строение цоколя, химический состав газовой смеси, наличие вольфрамовой проволоки, обеспечивающей свечение. Галогенные лампы для точечных светильников и промышленных фонарей могут отличаться напряжением: они одинаково эффективно работают от сетей в 220, 380 В и миниатюрных источников электричества 6-100 В. Яркость освещения легко регулируется выключателем с реостатом.

Принцип работы

Основное отличие от традиционных ламп – постоянный галогенно-вольфрамовый процесс самовосстановления нити. При нагревании проволока медленно испаряется, как в лампочке накаливания. Газ внутри колбы вступает в реакцию с атомами металла, захватывая их и не позволяя оседать на стенках. Особенность получаемых соединений – невозможность их существования при высоких температурах, поэтому происходит реакция разложения с последующим осаждением атомов вольфрама обратно на нить. При понижении мощности реостатом температура падает, а самовосстановление прекращается.

Срок службы

Температура свечения постоянно поддерживает в относительной целости нить накаливания за счет самовосстановления вольфрама галогенами. Это увеличивает срок службы. Процесс не идеален: металл оседает на поверхности проволоки неравномерно, постепенно образуются тонкие участки. Средний срок эксплуатации устройства составляет 6000-7000 часов непрерывной работы. Плавное включение через реостат повышает его до 8000-12000 часов.

Плюсы и минусы

Галогенные осветительные приборы имеют ряд достоинств и недостатков, вытекающих из особенностей внутреннего устройства, принципа работы, возможностей эксплуатации. К плюсам относятся:

Длительный срок службы.
Стабильная работа, непрерывный световой поток.
Повышенный КПД в сравнении со стандартными лампами накаливания.
Прочность, устойчивость к механическим повреждениям.
Малые размеры.
Сниженный уровень ультрафиолетового излучения.

К недостаткам этой разновидности осветительных причисляют:

Пожароопасность вследствие нагрева колбы до высоких температур. Перед тем, как проверить галогеновую лампу тестером, дайте ей остыть.
Газовая смесь, используемая в лампах, ядовита для человека.
Непривычный белый цвет освещения.

Типы галогеновых ламп для дома

Ассортимент галогенных ламп очень широк: от низковольтных светильников до больших прожекторов, которыми можно осветить стадион. Домашние лампочки представлены в трех разновидностях:

С внешней колбой. Стандартные галогеновые лампочки для люстры. Внешняя защита предотвращает разлет осколков и распространение газа после разбивания.
С отражателем. Предназначены для создания источника направленного света. Используются в автомобильных фарах, фонариках.
Капсульные. Миниатюрные лампочки, которые используют в незащищенных стеклом светильниках.

Линейные

Устройство обеспечивает яркое освещение большой площади, не оставляя темных уголков, а дополнительная защита от ультрафиолета делает лампочку безопасной. Рекомендуется ставить на обширные складские помещения:

название модели: J 500W Camelion 2937;
цена: 64 р;
характеристики: линейная капсула, мощность 500 Вт, напряжение 220 В, цоколь тип R7s, световой поток 9000 Лм;
плюсы: яркий чистый белый свет, кварцевая колба уменьшает количество ультрафиолетового излучения;
минусы: редкий вид цоколя.

Отличный образец бесперебойного источника внешнего освещения улиц, фасадов зданий, дорог, участков частных секторов. Помните, что модели такой мощности пожароопасны при неправильной установке:

название модели: HALOLINE 64740 1000W J189 Osram;
цена: 540 р;
характеристики: трубчатая линейная капсула, мощность 1000 Вт, напряжение 220 В, цоколь R7s, световой поток 22000 Лм;
плюсы: большая дальность распространения излучения;
минусы: высокая цветовая температура 3000 К.

С внешней коробкой

Вторая капсула, установленная перед основной, гарантирует безопасность при перегорании лампочки. Защитная колба не даст распространиться газу, а обломкам разлететься по комнате:

название модели: Uniel E27 42 Вт;
цена: 70 р;
характеристики: шарообразная защитная капсула, мощность 42 Вт, напряжение 220 В, световой поток 670 Лм, цоколь E27;
плюсы: матовая капсула;
минусы: сильно нагревается снаружи.

Модель превосходит стандартные лампы накаливания по КПД на 30-40% при суммарном увеличении уровня излучения. Сэкономьте на энергоснабжении, используя галогенку от фирмы electrostand:

название модели: Electrostand E14 42Вт;
цена: 35 р;
характеристики: грушевидная капсула, 42 Вт, 220 В, световой поток 630 Лм, цоколь Е14;
плюсы: низкая температура;
минусы: не обнаружено.

Капсульные

Небольшие размеры в сочетании с высоким уровнем светового излучения делают модель идеальным выбором осветительного прибора на ювелирных стендах. Установите несколько таких рядом - и на товаре можно будет разглядеть самые мелкие изъяны:

название модели: JC 20W Camelion g4 12V 1955;
цена: 35 р;
характеристики: низковольтная капсула, 12 В, 20 Вт, световой поток 320 Лм, цоколь диодный G4;
плюсы: мощное освещение;
минусы: не обнаружено.

Устройство производится как точечный источник света для натяжных, навесных потолков. Установите маленькие встроенные плафоны на расстоянии 80-100 см - и комната всегда будет хорошо освещена:

название модели: СВЕТОЗАР SV-44762-M;
цена: 30 р;
характеристики: мощность 20 Вт, напряжение 12 В, световой поток 266 Лм, теплый белый, желтый цвет;
плюсы: маленькие размеры;
минусы: срок службы 2000 часов.

С отражателем

Лампочка, испускающая узконаправленный луч света большой яркости, идеально подходит на роль осветительного элемента фары или карманного фонарика. Низкое энергопотребление не даст вам остаться без света в неподходящий момент:

название модели: КОСМОС MR16 35W GU5.3 12V FMWc LKsmMR1612V35W;
цена: 50 р;
характеристики: мощность 35 Вт, напряжение 12 В, колба МR16, срок служб 2000 часов;
плюсы: отличная мощность освещения 525 Лм;
минусы: не обнаружено.

Блоки таких осветителей устанавливаются в прожекторы. Хорошей идеей будет также вмонтировать эти лампы в потолок, чтобы создать сеть мощных точечных светильников:

название модели: СВЕТОЗАР SV-44733;
цена: 60 р;
характеристики: 35 Вт, 12 В, мощность света 652 Лм, софитная капсула, цоколь GU5.3;
плюсы: хорошая фокусировка светового пучка;
минусы: перегревается.

Низковольтные

Мощный поток света, который генерирует такое маленькое устройство, ставит модель на лидирующие позиции списка лучших осветительных элементов карманных фонариков. Установите одну такую - и никакая темнота не страшна:

название модели: Navigator 94 204 MR16 50W 12V 2000h;
цена: 70 р;
характеристики: 50 Вт, 12 В, теплый белый свет (3300 К), цоколь GU5.3;
плюсы: высокая яркость;
минусы: энергопотребление, износостойкость нити.

Лампы КОСМОС с увеличенной яркостью освещения часто устанавливаются на внешние вывески магазинов, под стеклянные витрины стендов. Источник света 750 люкс гарантированно привлечет внимание:

название модели: КОСМОС JC 50W G6.35 12V LKsmJC12V50W;
цена: 35 р;
характеристики: 50 Вт, 12 В, колба JC, цоколь G6.35;
плюсы: мощность света 750 Лм;
минусы: непрочные контакты.

Как выбрать галогеновую лампу

Чтобы купить галогенные лампы для дома, определитесь, каким требованиям они должны отвечать. Существует ряд критериев, по которым можно определить, какая модель осветительного прибора вам нужна:

Разновидность лампочки. Помните, что для дома не подходят линейные галогенные осветительные приборы. Хорошим выбором станут остальные типы конструкции.
Вольтаж. В отличие от традиционных ламп накаливания, рассматриваемые модели имеют более широкий спектр мощностей. Уточните, какое напряжение будет в сети, которая питает светильник.
Материал колбы. В продаже имеются стандартные кварцевые модели и выполненные из закаленного стекла. Последние лучше подойдут для освещения жилого помещения.

Для люстры

Нередко можно встретить потолочные или настенные светильники, торшеры, люстры, оборудованные галогенными лампочками. Выбор оправдан: снижается энергопотребление, возрастает уровень освещенности в помещении. Узнайте, как купить хороший осветительный элемент для установки в люстру:

Размер колбы. Убедитесь, что лампочка не застрянет в плафоне – они отличаются по размерам от стандартных.
Тип устройства. Выбирайте разновидности с внешней колбой – они идеально подходят бытовым осветительным приборам.

Для точечных светильников

Предназначение таких специальных светильников – создавать светлое пятно на определенном месте. Устанавливаются они по несколько штук на небольшом расстоянии. Выбирайте низковольтные галогенные лампочки с отражателями: эта разновидность формирует узконаправленный луч яркого света. Подбирайте вольтаж и мощность с учетом количества устанавливаемых приборов.

Здравствуйте, уважаемые читатели! Вновь рады вас приветствовать в рубрике «Электрика для начинающих». Как вы уже поняли из предыдущей публикации, будет продолжен цикл статей, посвященных ответам на вопросы читателей. В предыдущей статье было рассказано о наиболее распространенных видах ламп и их основных характеристиках. Сегодня по просьбе читателей будет более подробно рассказано о таком виде осветительных приборов, как галогенные лампы.

Галогенные лампы будут светить ярко на протяжении всего срока эксплуатации.

(ГЛН)

ГЛН часто в обиходе называют просто галогенными лампами, и из-за этого принято считать, что этот тип ламп какой-то особенный и что в них используется какой-то необыкновенный способ получения света. На самом деле эти лампы представляют собой всего лишь усовершенствованную модель обыкновенной , и свет в них получается за счет накала тонкой вольфрамовой нити.

В то же время они имеют свою особенность: этот вид ламп содержит в газе-наполнителе небольшие добавки галогенов (бром, хлор, йод) или их комбинации. При помощи добавок возможно в определенном температурном режиме практически полностью устранить такой процесс, как потемнение колбы и обусловленное этим уменьшение светового потока. Вот почему размер колбы в ГЛН может быть сильно уменьшен, вследствие чего, с одной стороны, можно повысить давление в газе-наполнителе, а с другой стороны, сделать возможным применение дорогих инертных газов в качестве газов-наполнителей.

Современные галогенные лампы имеют несколько преимуществ:

Яркий свет в течение всего своего срока службы.
Уменьшенные размеры.
Увеличенный почти вдвое срок службы по сравнению с простыми лампами накаливания.
Больше света при такой же мощности благодаря более высокой световой отдаче.

При этом светить такая лампа будет вполне достойно.

Принцип действия

Вылетающие с раскаленной спирали атомы вольфрама не долетают до стенок колбы (за счет чего и снижается почернение лампы), а возвращаются обратно химическим путем. Это явление получило название галогенного цикла. Ниже представлено графическое изображение данного процесса.

На первый взгляд галогенная технология настолько безупречна, что лампа получается практически вечной. К великому сожалению, это не так. Здесь дело в том, что атомы вольфрама, испарившиеся с одного участка спирали, возвращаются галогенами на другие участки. Рано или поздно в галогенной лампе начинаются те же процессы, что и в простой лампе накаливания, то есть какой-то участок спирали становится достаточно тонким, его температура заметно повышается и испарение в этом месте спирали еще больше увеличивается. Это неизбежно ведет к перегоранию.

Эффективность галогенного цикла наиболее высока при небольшом объеме колбы лампы, и этим объясняется тот факт, что все современные галогенные лампы имеют небольшие размеры.

Основные параметры

Номинальное напряжение галогенных ламп делится на две группы: низкое (6, 12 или 24 В) и высокое (от 110 до 240 В). Согласно этому делению, различают галогенные лампы низкого и высокого напряжения. Диапазон мощностей практически соответствует диапазону у обычных ламп накаливания (от 1 до 5000-10 000 Вт).

Рабочая температура и количество выделяемого тепла, являющегося самым основным продуктом тепловых излучателей, достаточно велики, поэтому галогенные лампы очень чувствительны к попаданию воды и пожароопасны. Кроме этого, непосредственно нагревающаяся часть лампы обычно расположена достаточно близко к месту подключения питающего напряжения. Это накладывает особые требования на материал, из которого изготавливают патроны и светильники для таких ламп.

Можно добавить также, что характеристики ламп не зависят от температуры окружающей среды.

Типовые схемы включения

Схема включения галогенных ламп сетевого напряжения ничем не отличается от обычных ламп накаливания: вкрутили в светильник – и забыли до следующего раза.

Лампы низкого напряжения питаются от специальных трансформаторов, причем из-за высоких токов вместо прокладки единой низковольтной сети обычно используют несколько групп светильников с питающими их отдельными трансформаторами. Галогенные лампы не чувствительны к роду питающего тока (переменному или постоянному).

Правила установки наиболее распространенных низковольтных светильников при использовании низковольтных галогенных ламп

Срок службы галогенных ламп

Стандартным сроком службы сетевых и многих низковольтных галогенных ламп принято считать период, равный 2000 ч. Этот же параметр у отдельных низковольтных моделей может достигать 4000 ч. Механические воздействия на лампы в процессе эксплуатации, а также частые включения и выключения с вашей стороны сокращают их срок службы.

Цветовая температура галогенных ламп выше, чем у хорошо знакомых традиционных ламп накаливания. Она составляет 3000-3200 К. Индекс цветопередачи галогенных ламп максимален и равен 100 Ra.

Эксплуатационные особенности галогенных ламп

Эксплуатационные особенности галогенных ламп, помимо уже перечисленных, затрагивают еще два дополнительных аспекта:

Лампы в одинарных кварцевых колбах не допускают прикосновения голыми руками (о чем уже было сказано в предыдущей публикации, когда речь шла о наиболее часто применяемых в обиходе лампах). Это объясняется способностью кварца кристаллизоваться вокруг инородных частиц, заносимых при таком контакте.
Многие модели сетевых и специальных галогенных ламп не допускают произвольного положения горения и требуют специального размещения в вашем светильнике (то есть лампа может гореть нормально весь свой срок службы, например, только в горизонтальном положении).

Небольшой обзор наиболее часто применяемых галогенных ламп

В этом разделе излишним будет в отдельности описывать все технические характеристики отдельно взятой лампы. Все будет немного проще. Ниже приведены фотографии наиболее часто используемых галогенных ламп и информация об области их применения. Обзор разбит на две части.

Галогенные лампы с питанием 220-230 В

Галогенная лампа с резьбовым цоколем. Служит для замены простой лампы накаливания в ваших светильниках.

Линейная галогенная лампа предназначена для прожекторов и светильников наружного освещения.

Низковольтные галогенные лампы

Зеркальная галогенная лампа с алюминиевым отражателем предназначена в основном для установки в открытые светильники.

Галогенная низковольтная капсульная лампа предназначена для декоративного точечного освещения. Например, для создания на вашем потолке эффекта звездного неба.

Трансформаторы для низковольтных галогенных ламп

Традиционные трансформаторы достаточно просты в своем устройстве и конструкции. Они ничем не отличаются от принятых в радиоэлектронной практике аналогов. Трансформаторы могут быть как Ш-образные, так и тороидальные. Ниже предоставлены изображения этих трансформаторов.

Из-за больших рабочих токов ламп сечение провода вторичной обмотки достигает порой 4 мм 2 . В корпусе обычно предусмотрены и предохранители разных типов, о чем обычно вас информирует маркировка на корпусе. Но существенным недостатком электромагнитных трансформаторов является их большая масса. К примеру, трансформатор мощностью 300 Вт может весить 10-12 кг. Согласитесь, если установить такой трансформатор под потолочное пространство, в любой момент жди обрушения участка или всего потолка.

Чтобы решить эту проблему, в наш век высоких технологий были разработаны и внедрены в жизнь электронные трансформаторы, которые по более строгой классификации являются электронными блоками питания. Эти устройства содержат преобразователь, увеличивающий частоту питающего напряжения от 10000 до 30000 Гц, за счет чего размер трансформатора и был уменьшен. Убедиться в этом поможет представленное ниже изображение трансформатора этого вида.

Сечение проводников (мм²) для подключения светильников с низковольтными галогенными.лампами.

Масса электронных трансформаторов невелика, а их размер с увеличением мощности увеличивается незначительно. Также они выделяют намного меньше тепла и работают бесшумно. Как выбирать трансформатор для ламп, чтобы он служил верой и правдой не один год? Ответ на этот вопрос достаточно прост, лучше всего привести самый простой и элементарный пример.

К примеру, вам требуется подключить три лампы по 50 Вт. В сумме получается 150 Вт и вам понадобится трансформатор мощностью 150 Вт. Или еще один пример. Если вам надо подключить четыре лампы мощностью по 35 Вт каждая, здесь в сумме получается 140 Вт. То есть и в этом случае вам также понадобится трансформатор мощностью 150 Вт.

При использовании этого вида трансформаторов допускается недогруз по мощности от 5 до 15 Вт. Но при покупке трансформатора всегда следует учитывать, что ни при каких условиях не стоит покупать прибор с намеренно завышенной мощностью. То есть при общей мощности ламп 140 Вт трансформатор мощностью 200 Вт будет не к месту – прослужит он в лучшем случае полгода.

Подключение такого трансформатора осуществляется достаточно просто по следующей схеме:
Как вы видите, в этой схеме присутствует светорегулятор. Многие специалисты не рекомендуют устанавливать такую электротехническую аппаратуру для низковольтных галогенных ламп, мотивируя это тем, что светорегулятор быстро выйдет из строя. Это несколько ошибочное мнение. Во-первых, в продаже существуют светорегуляторы, предназначенные специально для таких ламп. Во-вторых, если вы используете простой светорегулятор, просто периодически включайте освещение на полную мощность, и поверьте, такой светорегулятор прослужит достаточно долго.

Сечение подводящих проводов для низковольтных галогенных ламп

При эксплуатации галогенных ламп низкого напряжения следует иметь в виду, что через тело накала и, соответственно, через подводящие к нему провода протекают достаточно большие токи, что вызывает большие потери напряжения в проводах.

Избежать этого можно, увеличив сечение подводящих проводов. Причем чем длиннее провод, тем большее сечение он должен иметь.
