Монтаж косоуров лестниц. Советы по монтажу и установке лестниц из дерева на второй этаж. Крепление косоуров к фундаменту лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах. Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер. Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины. Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней. В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг. Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов. Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

Индивидуальное строительство домов практически никогда не обходится без использования лестниц. Главным требованием ко всем видам этих конструкций является безопасность передвижения по ним.

Лестничные сооружения должны быть прочными и устойчивыми. Поэтому вопрос, как крепить лестницу к перекрытию, очень актуален в любом частном доме. Рассмотрим более подробно различные варианты фиксации лестничных конструкций в зависимости от их вида.

Лестничное сооружение во время эксплуатации подвергается различного рода постоянным и временным нагрузкам. Кроме собственного веса оно также должно выдерживать вес человека и перемещаемых по ней предметов. Поэтому вопрос прочного крепления таких сооружений в доме очень важен.

Лестничные конструкции обычно фиксируются к:

Полу;
Плите или балке верхнего этажа;
Межмаршевым площадкам;
Стенам – конструкцию рекомендуется крепить только к несущим стенам, выполненным из бетона, бруса или кирпича. Толщина стенки должна быть не менее 25 см.

Важно! Нельзя закреплять изделия к асбоцементным, гипсокартонным стенам, или выложенным в один кирпич перегородкам.

Способ крепления во многом зависит от:

Типа лестничной конструкции;
Материала, из которого она изготовлена;
Веса изделия;
Его габаритов;
Материала пола, перекрытия и стен.

Основными типами лестничных конструкций являются:

Маршевые – могут состоять из одного или нескольких маршей.
с опорой на тетивы, косоуры, опорный столб или больцы . Чаще всего применяются комбинированные опоры.
Сложные конструкции – сочетание маршей и винтовых участков, нескольких маршей с поворотами под разными углами.

Способ фиксации конструкции зависит от многих факторов — фото

Наибольшее распространение в частных домах имеют маршевые конструкции, выполненные из дерева. Одномаршевое изделие может иметь самое простое крепление – к полу и перекрытию. Оно является очень надежной и устойчивой системой, не требующей дополнительных промежуточных креплений.

Если присутствуют два или более маршей, то необходима дополнительная фиксация сооружения. Сложные модели могут иметь комбинированные крепления, в зависимости от формы и вида опоры.

Проемы под установку лестничной конструкции

Проем под лестницу в перекрытии должен быть предусмотрен еще на стадии проектирования здания.

Его размеры зависят от:

Габаритов будущей конструкции;
Типа лестницы;
Вида перекрытия.

Отверстие в перекрытии под лестницу должно иметь ширину, равную ширине марша с добавлением зазоров, необходимых для крепления конструкции и ее отделки. Длина проема во многом зависит от угла наклона изделия.

Но в целях безопасности использования отверстие в перекрытии для лестницы должно позволять спуск и подъем человека в полный рост. Проемы выполняются прямоугольной, квадратной или круглой формы.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

Дерево – наиболее распространены перекрытия по деревянным балкам.
Железобетонные плиты.
Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
К торцам опоры привариваются стальные пластины или уголки.
Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия.

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

болты;
дюбеля;
клей;
саморезы;
нагели.

Крепление «гусиный шаг»

Если планируется произвести компактную лестницу, то лучше всего выбрать конструкцию со ступенями «гусиный шаг». Ступени изготовлены в этом случае из отфугованных досок. После выполнения разметки проделывают отверстия с фасками под крепление. Каждая ступенька «гусиного шага» закрепляется к косоуру либо дополнительной поперечной балке впотай 4 болтами. Дополнительную балку крепят к нему в полдоски.

Для повышения надежности и избежания вероятности выскакивания можно сделать крепление поперечной балки к косоуру несколькими деревянными нагелями.

Поворотные ступени

Крепление поворотными ступенями.

Когда помещение ограничено в плане площади для монтажа обычной лестницы, то прибегают к варианту конструкции с поворотными забежными ступенями. Это своеобразная комбинация винтовой и двух одномаршевых лестниц. В подобной конструкции опорная стойка имеет дополнительную роль: служит стойкой ограждения лестничных прямых маршей. В центральный опорный столб должны быть врезаны узкой частью забежные ступени. В эту опору также врезают внутренние косоуры прямых маршей. Для реализации подобной конструкции без утраты надежности нужно произвести центральную опору увеличенного сечения по отношению к сечению рядовых стоек ограждения.

Косоуры наружные прямых маршей и винтового участка желательно соединить на зубчатый либо потайной шип. Для потайного потребуется увеличенный косоур по толщине. Каждая врезка независимо от части лестницы должна быть сделана очень тщательно с дополнительным усилением клеем. Прямые участки на комбинированной лестнице могут быть сделаны как на косоурах, так и на тетивах.

Крепление для однокосоурной лестницы

Косоур с кобылками.

Когда лестница имеет один косоур в 60°, то делать запилы не имеет смысла. Устанавливают ее так же, как и стремянку. Существует лишь один момент: нужно хорошо сделать крепление нижней опорной части. А верх крепить с помощью дюбелей и саморезов к поддерживающей балке.

В процессе установки нужно следить за тем, чтобы основание косоуров опиралось на балки нижнего этажа. Относительно лестничного марша они могут быть как в продольном, так и в поперечном направлении. Когда балка располагается относительно косоура перпендикулярно, то соединительный узел делают таким же образом, как и в верхний (либо в косоуре, либо в балке). Если она относительно косоура расположена параллельно, то последний крепят к ней с помощью запила в стойке балясины (лестничное заградительное ограждение).

Возможен и такой вариант. Две продольные балки соединяются посредством поперечного бруска, в него будет упираться нижняя часть лестничного косоура к перекрытию. Подступеньки и проступи лучше всего соединить друг с другом с помощью клея и саморезов. Гвозди желательно не использовать, поскольку подобное соединение не отличается долговечностью.

Бывает несколько методов крепления проступей и подступеней:

с использованием нагелей из дерева;
с помощью металлического уголка;
на клею в паз;
с применением треугольной рейки;
впотай шурупами и на клею.

Следует помнить: когда осуществляется соединение элементов из дерева мягкой породы посредством нагелей, то они должны быть повышенной твердости. И наоборот, если вся конструкция из твердой породы дерева, то нагель – из мягкой. При несоблюдении данного условия нагель расколет деталь из древесины, вместо того чтобы ее соединить.

В продолжим разбирать вопрос устройства и рассмотрим такие вопросы как установка и крепление косоуров нижнего лестничного марша.

Для того чтобы установить косоуры на место, необходимо подготовить их для крепления как к промежуточной площадке так и к .

Сначала на схеме отобразим места и способ крепления косоуров нижнего лестничного марша.

К промежуточной площадке косоуры нижнего лестничного марша (А) крепятся к надставкам (Б). Такой способ крепления необходим для обеспечения угла наклона лестницы 36°, а так же высоты и ширины косоуров согласно ранее проведенных , где ширина косоура равна 269 мм, а высота косоура равна 194 мм. Так же можно видеть, что к фундаменту лестницы, косоуры крепятся через пластину (В) закрепленную к их нижней части. Применяя такой способ установки нижнего лестничного марша, сначала сделаем следующее:

Установка и крепление надставок (Б) к промежуточной площадке.
Установка и крепление опорных пластин (В) к нижней части косоуров.

Крепление косоуров к площадке

Начнем с устройства и крепления надставок к промежуточной площадке. Надставки можно сделать из профильной трубы, которую использовали для устройства косоуров. Длина каждой надставки - 226,6 мм (округляем до 227 мм).

Когда заготовки надставок готовы, можно приступать к их закреплению к консолям промежуточной площадки. Сначала закрепим надставку (А), торцы надставки (1 и 2) должны располагаться заподлицо с торцами консолей (В и Г). Выдерживаем перпендикулярность расположения надставок, при этом угол должен быть равен 90°.

Таким же способом крепим вторую надставку (Б). Расстояние между надставками должно быть равным 680 мм, для контроля расстояния между надставками можно использовать шаблон (например, обрезок бруска с ровными торцами). С помощью шаблона будет проще контролировать расстояние между надставками по всей их высоте. Крепление надставок к консолям промежуточной площадки осуществляем с помощью сварки.

Крепление косоуров к фундаменту лестницы

Теперь, когда промежуточная площадка подготовлена к установке косоуров нижнего лестничного марша, приступаем к следующему действию - установка опорных пластин к нижней части косоуров.

Пластины можно сделать из обрезков листового железа толщиной не менее 5 мм. Для того чтобы через пластину закрепить консоли к основанию лестницы, в них необходимо сделать по четыре сквозных отверстия диаметром позволяющим свободно установить через них, например анкерную шпильку 18 мм. В таком случае отверстия в пластине можно просверлить, используя сверло 19 мм.

Размер пластин в нашем случае можно сделать таким, ширина пластин - 160 мм, длина пластин - 340 мм. Далее, по указанным размерам из листового железа вырезаем две пластины и размечаем места установки анкерных шпилек.

Разметку будущих отверстий под анкерные шпильки можно сделать следующим образом:

От торца (Б) отмеряем 25 мм и проводим ось Х.
От торца (В) отмеряем 25 мм и проводим ось Y.
В месте пересечения осей получаем центр отверстия (на рисунке отмечен желтой точкой).

Таким же методом определяем центр остальных отверстий в опорной пластине. После нанесения разметки центра всех отверстий приступаем к устройству сквозных отверстий необходимого нам диаметра, в нашем случае диаметр отверстий равен 19 мм.

На рисунке, желтым прямоугольником выделено место установки пластины на нижнюю часть косоура. Как видно расстояние от всех четырех торцов пластины до сторон прямоугольника равные, по 50 мм каждое, но это не обязательные размеры и они могут иметь различные значения, то есть пластина может быть прикреплена к косоуру не обязательно с симметричным выступом пластины за его габариты.

Осталось последнее действие перед тем как мы прииступим к установке косоуров, закрепить к нижней части косоуров пластины. Место установки пластины на косоур выделено прямоугольником (желтый), вот по линиям прямоугольника мы и установим пластину на скос косоура и закрепим его с помощью сварки.

Косоуры готовы к установке. Если вы работу по устройству косоуров выполняли один, то желательно для установки косоуров привлечь помощника, так как устанавливая косоуры их необходимо выравнивать относительно друг другу, крепить косоур к промежуточной площадке придется навесу, нет никаких опор, а все эти и другие действия выполнять одному будет довольно таки проблематично. Для примера установки косоуров в нашем случае будет один помощник, теперь можно приступать к выполнению работы.

Установка и крепление правого косоура

Установку начнем с правого косоура, который будет расположен рядом со стеной дома, так как в этом случае нам будет проще контролировать размеры, которые необходимо выдерживать во время выполнения работы, а так же это упростит задачу по установке левого косоура.

Прежде чем начнем установку косоура, необходимо на надставке сделать отметку, то есть обозначить высоту верхней фризовой ступени. Для этого от верхнего торца консоли промежуточной площадки отмеряем вниз по надставке 194 мм и проводим линию разметки, после этого устанавливаем на место косоур ориентируя верхнюю часть косоура относительно линии разметки.

Далее, выравниваем стороны (А и Б), чтобы они находились в одной плоскости и только после этого осуществляем крепление косоура к надставке, но только в нескольких местах (МС - места сварки), так как нам еще необходимо будет выставить косоур на равном расстоянии от стены по всей его длине.

После того как верхняя часть косоура закреплена к надставке, выравниваем косоур, относительно стены соблюдая расстояние между ними равное 50 мм*. Когда косоур выровняли, проверяем расстояние от лицевого торца надставки до его нижней точки, в нашем случае это расстояние должно быть равно 1677 мм (±0,5 мм).

* - 50мм - расчетное расстояние от лестницы до стены (без отделки) которое было заложено в расчете лестницы.

Правый косоур крепим к основанию лестницы при помощи анкерных шпилек через отверстия в опорной пластине, при этом снова контролируем, чтобы торцы (А и Б) надставки и косоура были в одной плоскости и только после этого крепим косоур к надставке капитальным сварочным швом.

Примечание: Так же желательно контролировать горизонтальность ступеней косоура, это послужит дополнительным гарантом того, что косоур установлен ровно, и при дальнейшем устройстве лестницы у нас не возникнет проблем по выполнению работ.

Установка и крепление левого косоура

Когда правый косоур установлен, можно приступать к работе по установке и креплению левого косоура. Принцип его установки и порядок работ такой же, как и при установке правого косоура, только ориентиром уже будет служить уже не стена дома, а установленный правый косоур.

Так как принцип установки не имеет различий, то обозначим размеры, которые необходимо выдерживать во время монтажных работ. При установке левого косоура контролируем размер 194 мм - это высота подъема верхней фризовой ступени она должна быть равная у обоих косоуров.

Так же нам необходимо выдержать расстояние равное 800 мм между косоурами, это расстояние от наружных торцов косоура (ширина лестничного марша). Как и при установке левого косоура, необходимо чтобы торцы (А и Б) надставки и косоура находились в одной плоскости.

Также рекомендую еще один способ контроля установки косоуров. С помощью строительного уровня, в нашем случае длина инструмента должна быть не менее 800 мм, определяем горизонтальность опорных сторон косоура для установки ступеней.

Если имеются отклонения от линии горизонта, их необходимо устранить, в противном случае ступени будут иметь уклон или перекос и это может вносить определенный дискомфорт при перемещении по таким ступеням. Далее приступаем к установке опорных уголков (перемычек) для ступеней лестницы.

Деревянная лестница на косоурах считается наиболее простой конструкцией для самостоятельного изготовления. Однако и ее изготовление имеет множество нюансов, несоблюдение которых может привести к хрупкости конструкции. Потому перед началом сооружения лестницы с такими крепежами, важно изучить виды изделий, а также технологию их создания.

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

Монтаж лестницы может производиться под углом в 20-75 0 . При этом оптимальным углом подъема является 40-45 0 ;
Одномаршевые конструкции должны включать в себя не более 18 ступеней;
Все ступени должны иметь одинаковую высоту и ширину;
Ширина лестницы с косоурами не должна быть менее 0,8 м;
Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
Высота ступеней должна составлять 15-20 см;
Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

Сосна;
Ясень;
Ольха;
Кедр;
Береза;
Клен;
Лиственница;

Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:

Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
Готовые ступени или доски для их изготовления;
Карандаш и линейка-угольник, для нанесения разметок на древесину;
Рулетка;
Анкерные болты;
Тяжи;
Уровень;
Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
Электролобзик;
Саморезы;
Шуруповерт или отвертка.

Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.

Технология процесса монтажа

Процесс создания лестницы на косоурах включает в себя несколько последовательных этапов:

Проведение предварительных замеров и расчетов.
Построение чертежа будущей конструкции.
Изготовление косоуров.
Создание ступеней.
Сборка лестницы и ее монтаж в выбранном месте.
Фиксация ограждений.

Обязательным завершающим этапом работ является отделка древесины защитными пропитками и декоративными материалами.

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
Угол наклона конструкции;
Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 90 0 . Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

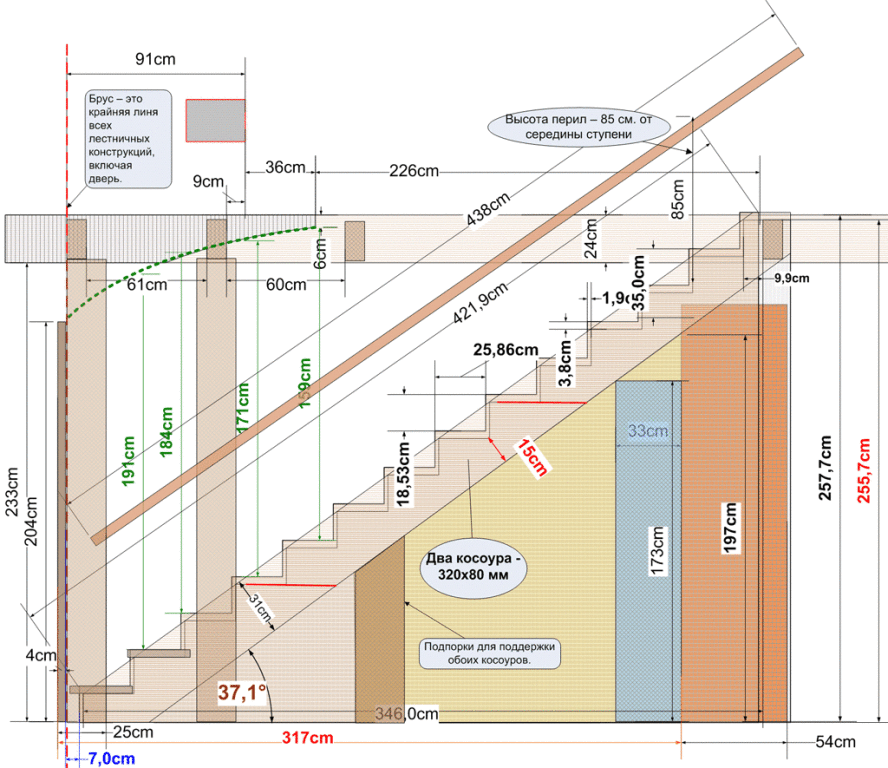

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Изготовление косоуров

Для изготовления косоуров, на две одинаковые деревянные балки наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно нанести разметку, на линейке-угольнике отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза. По тому же принципу разметка наносится и на вторую балку.

По линиям разметки выполняются срезы древесины. Работа проводится с помощью электролобзика или иного подходящего инструмента.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Когда все ступени надежно зафиксированы, лестница монтируется к полу первого и второго этажей, под соответствующим углом наклона, с помощью анкерных болтов, или иных подходящих крепежей.

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.
