Грамотная установка розеток и выключателей обеспечит комфорт и безопасность в доме. Установка розетки своими руками Электрика без распаечных коробок схема

Под каждый из этих видов выпускаются распределительные коробки, розетки и выключатели, которые еще называют электрическими точками или узлами соединения сети.

При их монтаже многие домашние мастера уделяют основное внимание дизайну помещения и удобству пользования. Однако, стоит учесть такие требования к ним электрических характеристик, как:

    надежные контактные соединения, обеспечивающие качественное прохождение электроэнергии с минимальными потерями напряжения;

    прочную электрическую изоляцию токоведущих жил и элементов конструкций, находящихся под потенциалом сети;

    безопасность эксплуатации, включая удобство управления, ограничение допуска, противопожарную защиту.

Установка розеток и выключателей в скрытой проводке

Стены из бетонных плит, кирпича, пенобетона

В старых домах советской постройки внутри стен создавали каналы-пустоты и выходные отверстия для монтажа выключателей и розеток. В них заводили проводку и устанавливали металлические коробки, монтируемые с помощью раствора бетона или алебастра после заводки кабеля.

Когда строительный раствор прочно схватывал установочную коробку, то внутрь нее вводили розетку и винтами раздвижных лапок, установленных в распорной скобе, надежно фиксировали корпус. Таким способом розетка закреплялась внутри стены через установочную коробку и застывший бетон.

Внутреннее крепление выключателя тоже выполнялось по этой проверенной десятилетиями технологии. По ней же крепят выключатели с розетками и сейчас. Только вместо металлических коробок стали применять пластмассовые негорючие материалы на основе высокопрочных сортов пенопропилена, обладающие хорошими диэлектрическими свойствами и стойкостью к возгоранию.

Кроме того, при распоре раздвижных лапок в плотном пластмассовом корпусе создается прочное соединение, надежно удерживающее розетку в стене. Когда же коробка металлическая, то она обеспечивает меньшее трение (лучше скольжение по создаваемым поверхностям) и хуже выдерживает механические нагрузки.

По этой причине старые розетки часто выдергиваются из установочных коробок, создавая предаварийную ситуацию.

Сейчас многие владельцы квартир делают замену устаревшей электропроводки или самостоятельно прокладывают новую в строящихся зданиях. Часто возникают случаи, когда стены из бетона, кирпича, пеноблоков не имеют внутренних полостей для монтажа кабелей и проводов.

Сейчас у жильцов много электрических приборов, а розеток для пользования ими может не хватать. Поэтому принято устанавливать не одну, а несколько розеток, собранных в последовательные блоки. Для их монтажа используются специальные подрозетники, как показано на рисунке черным цветом. Также можно набрать конструкцию из единичных модулей, которые вставляются один в другой. Этот вариант показан на картинке коробками синего цвета.

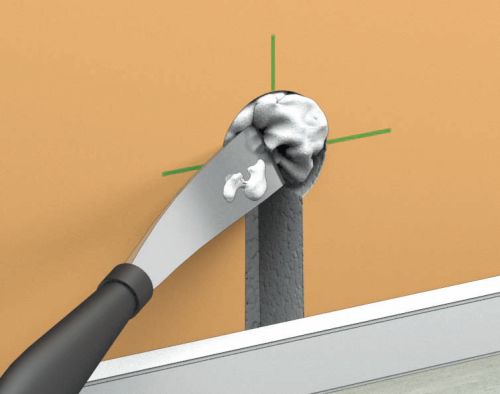

После того как установочное отверстие под одну или несколько розеток готово, в него вводят подрозетник с заведенным кабелем и фиксируют строительным раствором.

Когда смесь застынет и позволит монтировать розетку, то ее можно закрепить все той же распорной скобой с раздвижными лапками-зажимами. Кроме этого способа на современных подрозетниках имеются гнезда для винтового крепления внутреннего контактного механизма. Это позволяет выбрать оптимальный вариант установки.

Крепление механизмов розеток и выключателей винтами-саморезами отмечается повышенной надежностью и прочностью.

Стены, покрытые керамической или гипсовой плиткой

Довольно трудно бывает установить розетку или выключатель внутри стены, когда она уже обклеена керамической плиткой. В этом случае существует большой риск повреждения хрупких поверхностей. Многие электрики просто отказываются от подобной работы, не желая связываться с непрочным материалом, способным образовывать трещины в самом неожиданном месте.

Однако, эту работу вполне можно выполнить, если использовать специальный инструмент и проявлять осторожность. Приведенная фотографиями технология позволяет установить розетку на керамическую плитку. Только надо учесть, что внутри стены в выбранном месте имеется полость для прокладки кабеля либо проложена старая проводка.

Рассверливать отверстия в керамике можно специальными победитовыми сверлами или коронкой с алмазным напылением. Однако последнюю приобретать лучше для постоянной профессиональной работы из-за ее стоимости. А несколько розеток установить в плитке можно сверлом, создавая им отверстия по периметру окружности, как показано на фотографиях.

Первоначально потребуется выполнить разметку на плитке карандашом, линейкой и циркулем с учетом линии горизонта. Затем на ней просверливаются центры и снимаются фаски по всему кругу с помощью сверла-балеринки.

После того как работы по сверлению закончены, приступают к выбиванию излишних кусков ударами молотка по стамеске, долоту или зубилу. При этом важна аккуратность действий, когда требуется ограничивать силу удара вследствие хрупкости керамики. Остро заточенное лезвие будет легко скалывать кромки и не позволит создать глубокие трещины, выходящие за пределы размеченной площади.

Когда режущими кромками стамески внутреннее пространство плитки будет снято, то сразу потребуется выровнять ее стенки. Для этого используют наждачный круг, приводимый во вращение обычной дрелью.

    высверлить отверстия в освободившемся бетоне под установочную коробку. При этом важно не касаться сверлом уже обработанных кромок в керамике;

    рассверлить бетон под плиткой вначале сверлом маленького диаметра, а затем расширить большим. Сразу пользоваться толстым сверлом не рекомендуется из-за повышенных нагрузок, которые будут передаваться от бетонной стены на керамическую плитку;

    снять излишки бетона между отверстиями электрическим долотом, как показано на нижней фотографии. Можно работать и ручным инструментом.

Во время этих операций лучше пользоваться профессиональным перфоратором. Ударная дрель тоже справится с такими нагрузками, но весь процесс несколько затянется по времени и потребует больших усилий.

После того как весь излишний бетон выбран для установки коробки от этого места надо просверлить отверстие к внутренней полости, в которую будет проложен кабель и запустить его в эту магистраль. Если же коробка устанавливается на месте старой розетки, то эта задача значительно упрощается.

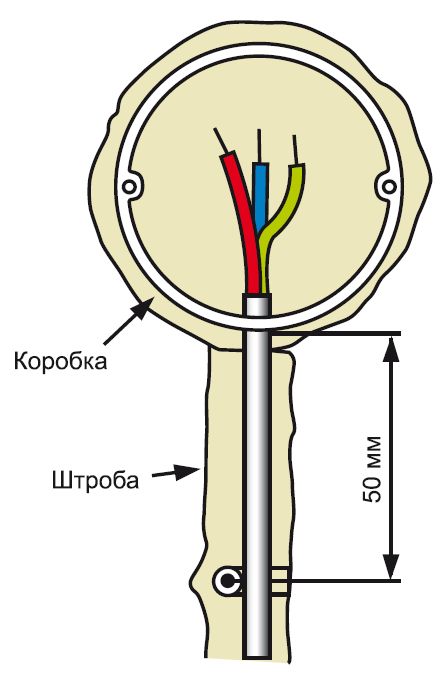

После ввода кабеля он будет виден в подготовленном отверстии. Для его захвата используется простой самодельный крючок из небольшого отрезка мягкой проволоки, вводимый за обратную сторону кабеля.

Затем в эту же коробку заводятся остальные провода через сделанные перемычки, а вся конструкция вдавливается в вырезанную в стене полость, которая заполнена строительным раствором. Для лучшего крепления коробки рекомендуется сломать в ней предохранительные перегородки отверстий для заполнения внутренностей излишками бетона, которые легко убираются до застывания куском тряпки.

Когда шпаклевка затвердеет внутри коробки подключают провода к клеммникам и собирают розеточный механизм, проверяя горизонтальность его установки.

Если качество монтажа удовлетворяет, то на всю конструкцию устанавливается декоративная крышка и производится ее фиксация винтовым соединением.

При этом спешить закрывать крышки до проведения электрических проверок схемы не рекомендуется. Ведь, если будет выявлен обрыв электрического соединения или, еще хуже — ошибка в подключении, создающая короткое замыкание, то их придется снова снимать.

Иногда электрики забывают или специально не проверяют монтаж до подачи рабочего напряжения на схему, надеясь в спешке на то, что возникшее КЗ должны отключить защиты автоматического выключателя, а обрыв провода проявится неработающей розеткой. Вот тогда, дескать, и придется искать неисправность. Это ошибочное заблуждение, которое характеризует низкую квалификацию исполнителей.

Чтобы розетка работала потребуется еще подключить кабель с обратной от нее стороны. По всем правилам для этого необходимо выполнять соединения внутри распределительных коробок или щитков. Но, ведь, не всегда это возможно или целесообразно. Особенно если делается небольшая доработка схемы без нарушения дизайна помещений.

В таком случае выбирается наиболее приемлемое исключение из правил — сращивание проводов во внутренних полостях стены. Делать его надо особенно внимательно, аккуратно и надежно. Иначе любая ошибка послужит причиной разбивания стены для поиска неисправности в будущем.

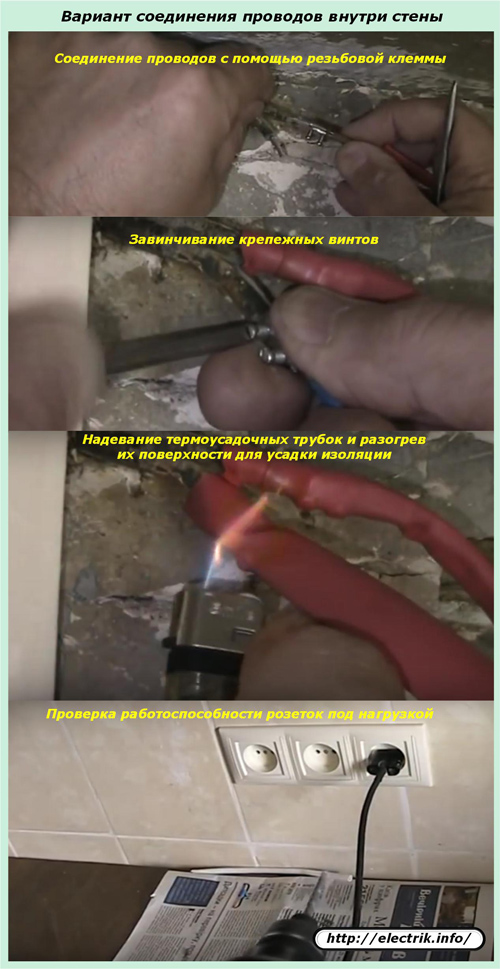

Чтобы соединить концы проводов, на них до подключения надевают для усиления изоляции. Поскольку металлы стыковочного провода могут быть разными, например, медь и алюминий, то применяют стальные клеммы с винтовыми зажимами.

Прямое подключение таких проводников крайне нежелательно из-за гальванических процессов, протекающих в месте контакта. Они при длительной работе приводят к окислению внешних поверхностей и увеличению переходного сопротивления.

Провода с очищенными концами вставляют в клемму и зажимают винтами с усилием, обеспечивающим плотный контакт, но не нарушающим целостности металлической части проводника. Затем на место стыковки сдвигают подготовленную термоусадочную трубку и прогревают ее. Если нет промышленного фена, то вполне можно обойтись пламенем спички или зажигалки, как показано на фотографии.

Проверка собранной конструкции должна закончиться не определением фазного провода индикатором, а испытанием каждой новой розетки под нагрузкой. С этой целью можно использовать ту же дрель или перфоратор, которыми работали. Только вывод о работоспособности делается после того, как просверлено контрольное отверстие в каком-либо материале, например, металлическом уголке. Работа двигателя в холостом режиме может не выявить скрытый дефект, который проявится значительно позднее.

Стены с перегородками из гипсокартона

Монтаж розеток и выключателей внутри тонкостенных конструкций из фанеры, гипсокартона, ДСП проводится одинаково. Особенность технологии состоит в способе закрепления установочной коробки на этих строительных конструкциях.

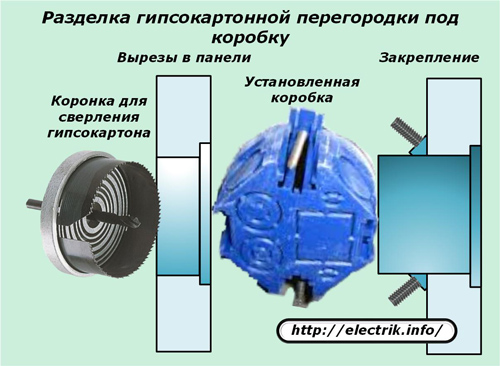

С этой целью с внешней стороны корпуса специального подрозетника размещаются зажимные винты с упорными пластинами.

Для установки такой коробки в гипсокартоне необходимо прорезать отверстие под коробку. Можно работать обычным ножом, предварительно потренировавшись на обломках. Но, ровные края и плотные кромки обеспечивает специальная круговая пила — коронка, вставляемая в патрон дрели. С ее помощью аккуратное отверстие создается очень быстро.

После этого остается ввести коробку в отверстие и закрутить винты крепления, которые пододвинут фиксирующие пластины с внутренней стороны и плотно зажмут корпус в листе гипсокартона.

Установка розеток и выключателей в открытой проводке

У этого способа крепления электропроводки особое внимание следует обращать на целостность и прочность изоляции, способность ее противостоять воздействию случайных механических нагрузок.

Для монтажа розеток к строительным конструкциям используют открытые деревянные подрозетники — специальные вырезанные диски или пластины прямоугольной либо скругленной формы, которые в заводских условиях пропитывают защитным противопожарным составом.

Также они могут быть изготовлены из полистирола, гетинакса и других негорючих материалов, обладающих диэлектрическими и теплоизолирующими свойствами с толщиной пластины порядка 1 см.

Их закрепляют на стене шурупами с головкой под «потай» или приклеивают. На деревянных и других материалах, способных к возгоранию при возникновении неисправности в электропроводке, устанавливают дополнительную защиту толщиной около 3 мм из прокладок паронита.

Корпус с механизмом розетки или выключателя монтируют к установленному подрозетнику при снятой верхней крышке двумя обычными шурупами с полукруглыми головками. Если использовать потайные модели, то их коническое окончание во время закручивания будет врезаться в отверстие и станет раздвигать, расклинивать материал корпуса и в итоге расколет его.

А когда такой крепеж не затянут, то корпус розетки вместе с механизмом будет расшатываться и в итоге просто поломается. Поэтому для крепления используют шурупы, прижимающие корпус плотно к подрозетнику без расклинивания материала.

Но, здесь надо следить, чтобы крышка корпуса не передавливала провода или кабель. Если это произойдет, то со временем пережатая изоляция будет разрушаться от постоянных механических воздействий, совершаемых при установке и удалении вилки в контактный механизм. Для этого в крышках выламывают небольшие участки, обозначенные пластмассовыми перепонками — подпрессовками.

У старых розеток и выключателей крышка коробки была более хрупкая и при удалении подпрессовки могла треснуть. Поэтому в ней предварительно делали подрезание механическими инструментами. Современные корпуса прочнее и жестче. Они позволяют удалить перемычку простым срезанием ножа. Но, выполнять эту операцию без инструмента голыми руками не рекомендуется — можно легко получить травму пальцев.

Бывают моменты в электромонтаже, когда удобнее и проще развести соединения не в распределительной коробке, а не посредственно в монтажном стакане выключателя или розетки. У такой схемы есть свои плюсы и минусы, но все же недостатков намного больше. В этой статье мы рассмотрим, что собой представляет проводка без распаечных коробок и стоит ли использовать данный вариант электромонтажа в квартире либо частном доме.

Случай из жизни

Был лично у меня случай, с клиентом вроде все обговорили, количество точек (розеток, выключателей, светильников, соединительных коробок) их местоположение, нюансы последующего монтажа проводки. Ударили по рукам, составлена смета и приобретен материал для монтажа. Согласно составленному совместными усилиями плану, произведена разводка проводов. И вот в один из дней, когда вроде бы все близится к скорому финалу, гипсокартон прикручен и малярами он зашпаклеван, а я устанавливаю раздаточные коробки и установочные стаканы, перед завтрашним монтажом фурнитуры, появляется наниматель, и ошарашивает меня своей идеей: - «Хочу над кроватью арку с подсветкой. Как это можно сделать?».

Ну строители сразу согласились, им арку делать день работы. Меня эта затея не сильно вдохновила, поскольку на стене к которой пристроится арка, имеется только две розетки для подключения зарядного устройства и торшера. Тянуть провод к распределительной коробке в противоположном углу не было возможности. Тем более, что сделать это не повредив пару квадратных метров гипсокартона было бы сложно.

Именно поэтому пришлось городить огород, брать питание с розетки, делать расключение в коробочке с выключателем и вести далее на подсветку арки. Такой вариант монтажа и называется прокладка проводки без распаечной коробки. Ниже приведены схемы подключения двухклавишного выключателя и двух источников света.


На видео ниже демонстрируется наглядный пример электромонтажа без распаек в квартире:

Вывод

Преимущество электропроводки без распаечных коробок — наглядность и простота монтажа при условии соблюдении принятых правил безопасности, которые гласят, что любые электрические контакты или соединения должны быть легко доступны для обслуживания, контроля и ремонта. Как мы знаем, место контакта, в любом исполнении проводки, является слабым местом.

Часто на форумах и сайтах идет спор о возможности монтажа электропроводки без распредкоробок и полного отказа от этих электротехнических изделий. Со своей стороны, как автор данной статьи, я против «упрощенной проводки », поскольку нормы были выстраданные и доказаны опытным путем в их целесообразности.

Проводка без распаечных коробок (ниже на фото) имеет право на существование только в единичных случаях, а полностью разводка в таком виде не допустима. Кроме того, данный тип монтажа очень расточителен, на него тратится от 30% — 40% больше провода, по сравнению с классическим монтажом.

Поэтому отказывайтесь от такого типа электропроводки, поскольку он проще для исполнителя и с безопасностью в эксплуатации не имеет ничего общего. Берегите себя и близких. Это, собственно, и все, что хотелось рассказать вам о монтаже проводки без распаечных коробок. Надеюсь, предоставленные схемы и видео пример были для вас полезными!

Электрическими точками называют розетки, выключатели и распределительные коробки. Они являются узлами электрической сети. От используемого типа проводки ( или ) зависит вид точек и правила их монтажа.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Установка розеток

Начинается, как было сказано выше, с разметки положения. Прямо на стене отмечается точка, которая показывает центр розетки. Как правило, он располагается на высоте 25–30 см от пола.

Силовая розетка с заземлением должна располагаться не ближе 50 см от электроприборов и газовых труб.

Если в доме есть маленькие дети, то разъемы можно расположить выше. На кухне они находятся чуть выше уровня стола. Строгих правил здесь нет, но более эстетично, когда розетки в жилых помещениях расположены на одной высоте. Как только определено местоположение центра разъема, можно начертить контур отверстия подрозетника. Это делается так: берется установочная коробка, которая будет стоять в качестве подрозетника, прикладывается донышком к стене и обводится карандашом. Контур готов. Теперь нужно выдолбить отверстие в стене, чтобы поместить туда коробку.

Пробурив контур с отверстием от сверла посередине, коронка убирается в сторону. Легкими ударами молотка камень выбивается из отверстия. Остается подровнять дно углубления при помощи зубила. Отверстие готово для дальнейшей работы. Выдолбить отверстие можно и при помощи бура по бетону. По периметру контура сверлятся рядом друг с другом отверстия, а затем зубилом выбивается лишний материал. Если под рукой нет электроинструмента, то придется вырубать отверстие в стене при помощи зубила и молотка.

Для установки розеток чаще всего используются круглые установочные коробки, но есть и квадратные. В этом случае коронка не подойдет, придется высверливать отверстие перфоратором или, если розеток несколько, выпиливать болгаркой. Проще всего сделать это перфоратором, снабженным специальной насадкой - алмазной коронкой по бетону. Работать с таким инструментом - одно удовольствие. снабжена сверлом, которое располагается по центру насадки. Оно приставляется к центру контура, затем несколькими пробными включениями перфоратора намечается углубление. Сверло углубляется в стену и фиксирует коронку на месте, чтобы она не двигалась во время работы. Высота коронки такова, что она углубляется в поверхность стены как раз на глубину подрозетника.

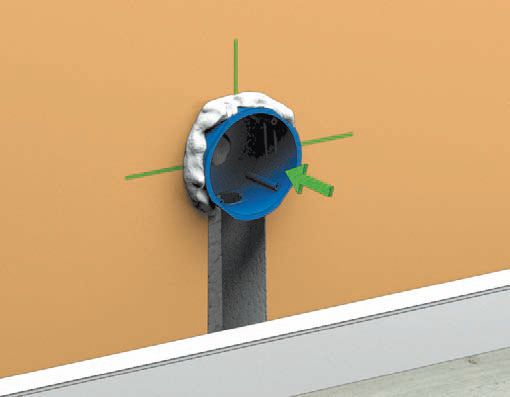

Следующий этап - установка подрозетника. Для монолитных стен существуют специальные установочные коробки. Они бывают как для одиночной установки, так и для соединения в группы: по бокам у этого вида коробок располагаются специальные ушки. Штроба подходит к самому отверстию и углубляется в него, чтобы кабель свободно проходил внутрь углубления. На дне коробки есть несколько отверстий, прикрытых пластиковыми лючками, которые легко выламываются. В эти отверстия вставляются жилы кабеля.

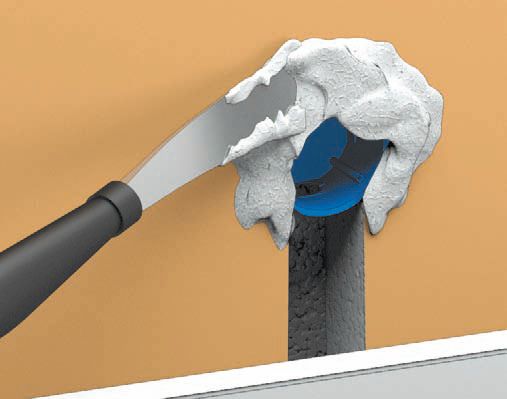

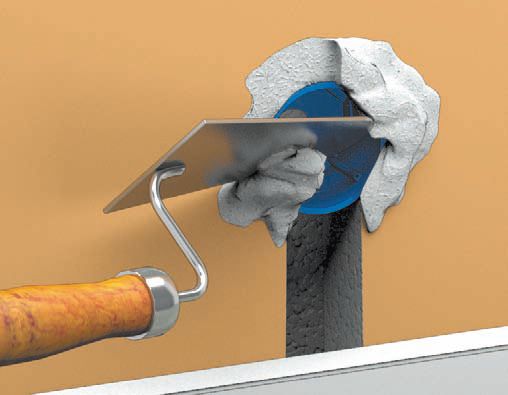

Чтобы закрепить подрозетник в углублении, используется строительный гипс или обычная штукатурка. В отдельных случаях для прочности соединения применяют гипсовый клей. Он замешивается до консистенции размягченного пластилина. Затем подрозетник удерживается рукой на месте, а щель между краем отверстия и коробкой замазывается при помощи шпателя.

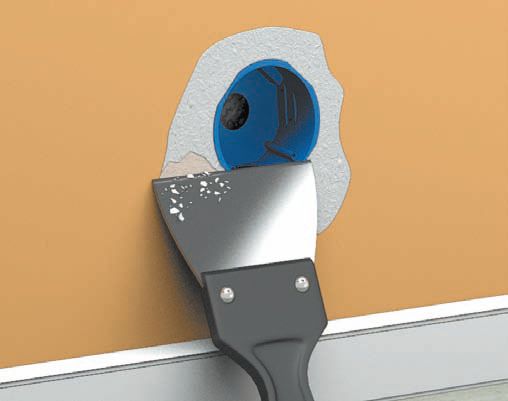

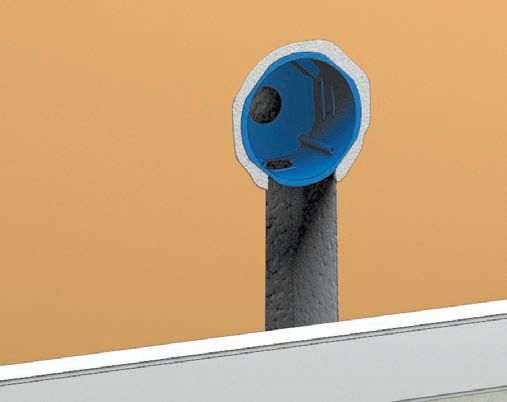

Немного подождав (примерно полчаса, если используется гипс - то 5–10 мин), следует снять излишки смеси. После того как смесь окончательно засохнет, можно начинать монтаж колодки. Чтобы провод не выскочил из коробки при подключении колодки, он удерживается скобой или хомутом рядом с коробкой. С концов жил снимается изоляция на расстояние примерно 1–2 см. Если жила многопроволочная, то оголенный проводник скручивается в плотный жгут.

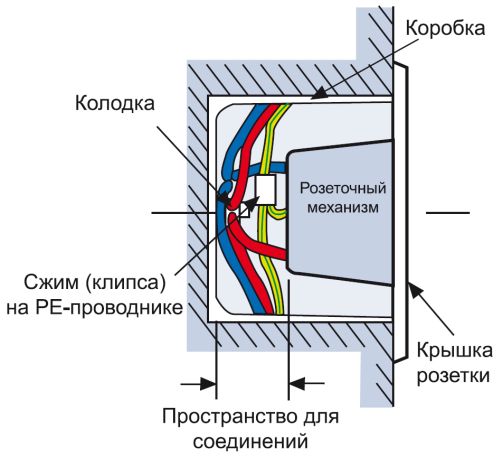

На колодке розетки находятся 2 контакта, если она с заземлением, то 3. К двум подключаются фазовый и нулевой провода, к третьему контакту - заземляющий. При правильной установке розетки контакты должны располагаться внизу. Провода идут вверх. Контакты могут иметь винтовой или пружинный зажим. Первый вид более надежный, второй требует меньше времени для монтажа. Затем излишек провода скручивается в спираль и прячется на дно подрозетника, чтобы не мешать установке.

Колодка крепится двумя способами:

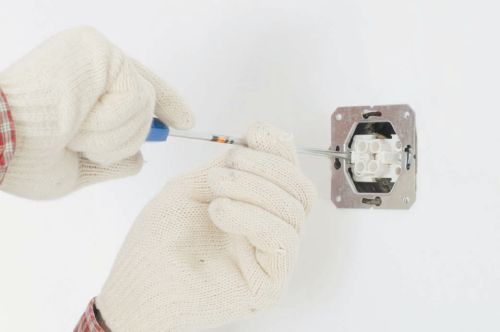

1. При помощи раздвижных лапок: монтаж очень прост - колодка вставляется в коробку и два винта по бокам, соединенные с подвижными лапками с зубцами, завинчиваются отверткой. При затягивании винтом лапки растопыриваются в стороны и упираются в стенки подрозетника, фиксируя колодку в коробке.

2. Обычными шурупами - по краям подрозетника есть специальные отверстия, совпадающие с отверстиями в колодке. Шурупы вставляются в них, и колодка прикручивается к коробке.

Установка розетки закончена, остается лишь прикрепить защитный пластиковый корпус - и розетка готова к работе. Если отделка идет с ноля, то, после того как подрозетник установлен на месте, колодка в него не вставляется, а само отверстие заполняется скомканной газетной бумагой, чтобы не попадал различный строительный мусор.

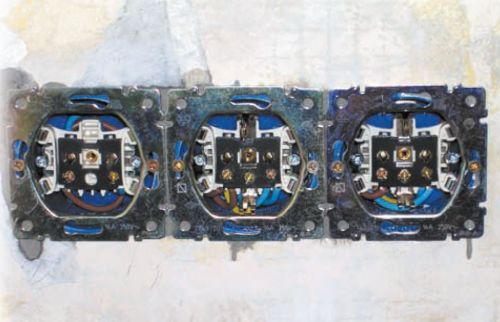

Для того чтобы установить несколько розеток в ряд, есть отличный способ - это монтаж специальной коробки на 2 колодки. Отверстие под такую коробку бурится алмазной коронкой. Края отверстий должны соприкасаться, а лишний камень отбивается зубилом.

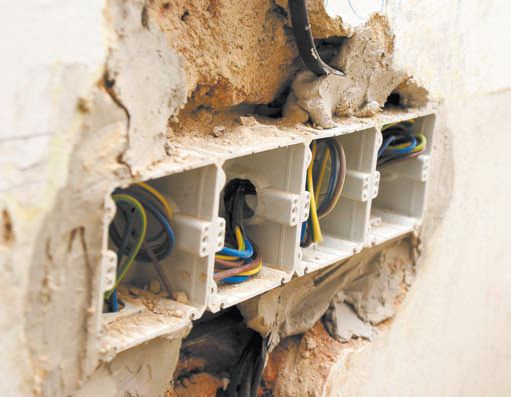

Если розеток нужно больше 2, то используется группа подрозетников, которые могут крепиться друг к другу. Вариантов здесь масса. Розетки могут располагаться как вертикально, так и горизонтально.

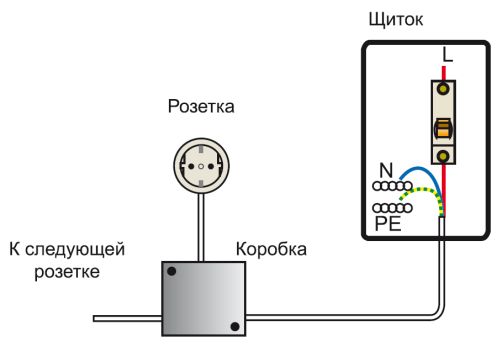

Розетки можно устанавливать «шлейфом» или подключать каждую к отдельной линии, ведущей от щита или распределительной коробки. В случае установки «шлейфом» питающие провода следующей розетки крепятся к контактам предыдущей.

Установка выключателей

Установка выключателя до мельчайших подробностей повторяет установку розетки. Разница в следующем: при установке колодки выключателя надо следить, чтобы клавиши располагались правильно, то есть при включении должна нажиматься верхняя их часть, а не нижняя.

В некоторых типах выключателя, например на проходных или диммерах, на контактах отмечается, к какому именно подключается входящий провод, а к какому - отходящий. Разумеется, на выключателях нет заземляющего провода, хотя он может быть установлен на светильнике.

В ассортименте товаров к розеткам и выключателям существуют специальные рамки. Они могут быть одно-, двух-, трехгнездовыми и т. д. Рамки окаймляют электрические точки и группы, придавая розеткам и выключателям эстетический вид.

Установка распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается. Скрытая распаячная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее. В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с распределительной коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1–3 см, не оставляя кабель незащищенным. Это касается и установочных коробок-подрозетников. Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70–100 мм.

Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

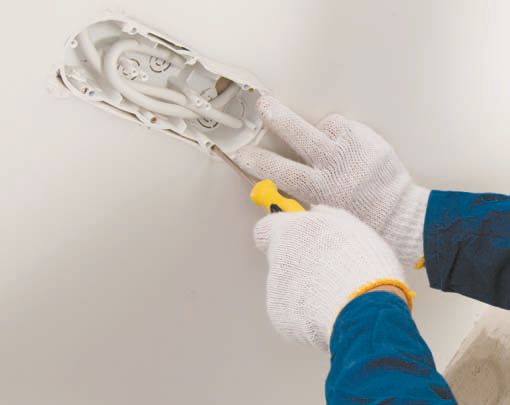

Следующий этап монтажа - это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную.

Провода можно дополнительно обмотать изолентой. После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбель-гвоздей или шурупов.

Установка розеток и выключателей в полых перегородках

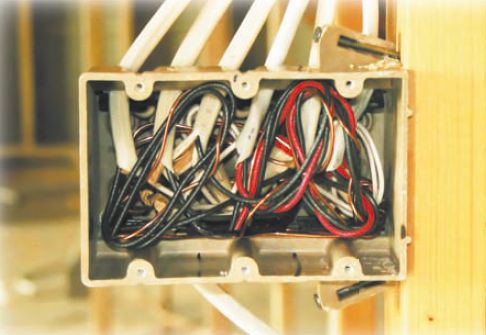

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной - пустота.

Установка розеток и выключателей в этом случае несколько отличается от обычного способа. Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу.

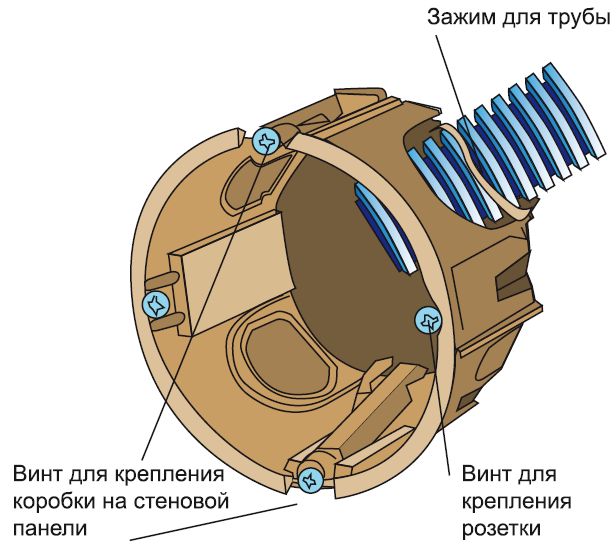

Следующий этап - установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой. Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте.

После этого розетка устанавливается в коробке. Если распаячные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники - при помощи прижимных лапок.

Установка розеток и выключателей при открытом типе проводки

Установка розеток и выключателей при открытой проводке менее трудоемок, нежели при скрытой. Не надо бурить в стенах отверстия под установочные коробки и возиться со штукатурной смесью или гипсом. Для выключателей и розеток старого типа, перед тем как крепить их к стене, сначала необходимо установить на поверхности диэлектрическую подставку. Это обычная плоская деревянная пластинка, которая крепится к стене шурупом или прибивается гвоздем. Когда она установлена, к ней прикручивается электроустройство.

Современные розетки и выключатели не требуют такой подставки. Их можно монтировать на стене при помощи дюбель-гвоздей или шурупов. Для этого устройство разбирается, и нижняя часть (донышко) прикручивается к стене. Затем к колодке подсоединяются провода, она крепится на донышке, и вся конструкция накрывается пластиковой крышкой, которая прикручивается винтом. На многих розетках и выключателях в кожухе прорезаны специальные отверстия, закрытые вставками для того, чтобы туда заходил кабель-канал или пластиковая труба. В розетках с повышенной степенью защиты, расположенных в ванной комнате, в местах входа провода в корпус располагается специальный резиновый сальник.

Если проводка заключена в кабель-канал, то монтаж электрических точек происходит еще легче. Некоторые производители пластиковых коробов выпускают такое количество аксессуаров к ним, что монтаж электрической сети напоминает сборку конструктора Lego. Специальные вставки на поверхность кабель-канала для розеток и выключателей называются суппортами. Есть суппорты на 1, 2, 5 и даже 10 электрических точек. Кроме того, существуют посадочные коробки и модули и даже распредкоробки. Разумеется, кабель-канал должен быть соответствующей ширины. Распределительные коробки открытого типа устанавливать легче, чем закрытого. Они прикрепляются к перекрытиям при помощи самого разнообразного крепежа: дюбель-гвоздей, шурупов и даже обычных гвоздей.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В связи с повышающимся спросом на монтаж электропроводки без распределительных коробок, мне все чаще стали задавать вопросы о схеме подключения выключателей при таком исполнении.

С розетками здесь все просто — питающий кабель подключается непосредственно к зажимам розетки, а от нее, при необходимости, подключаются следующие розетки. Такое соединение называют «шлейфом».

Подключение розеток шлейфом не запрещено, главное это соблюдать ряд требований ПУЭ по подключению РЕ проводника, но об этом я расскажу Вам в следующей своей статье. Если не хотите пропустить новые выпуски, то подписывайтесь на рассылку сайта.

Ну а сегодня я на наглядных примерах расскажу Вам про подключение выключателей без распределительных коробок.

По мнению многих граждан, распределительные коробки мешают и портят внешний дизайн отремонтированной квартиры или дома. Ясное дело, ведь кому хочется видеть на дорогих обоях множество пластиковых крышек-заглушек!? Поэтому каждый из заказчиков хочет по максимуму спрятать эти коробки подальше от глаз, тем самым забывая самое главное требование ПУЭ о том, что места соединения проводов должны быть всегда доступны для осмотра и ремонта.

Рассмотрим несколько вариантов реализации скрытых распределительных коробок.

Первый вариант — это установка распределительных коробок на потолке за натяжным полотном.

Если вдруг возникнет неисправность, то натяжной потолок можно всегда снять, провести необходимые работы и установить обратно. Но порой неисправность можно найти и обнаружить не сразу или она закралась не в одном помещении. Тогда придется снимать потолки во всей квартире.

У нас, например, снятие потолка в одном помещении стоит около 1000 рублей. Вот и посчитайте! Снять-установить натяжной потолок, например, в трех комнатах выйдет уже порядка 6000 рублей. Недешевое удовольствие…

Второй вариант — немного лучше, но обычно его применяют в том случае, если потолок выполнен из гипсокартона. Заключается он в том, чтобы в потолке сделать специальные ревизионные люки, через которые открывается доступ к распределительным коробкам. Люк обычно размещают где-нибудь в углу комнаты и, естественно, что все распределительные коробки также должны быть установлены в месте размещения люка.

В принципе, данный вариант можно применить и для натяжных потолков, но вот только как реализовать такой люк в натяжном потолке?! Ответ на такой вопрос мне даже не дали соответствующие специалисты, поэтому и пришлось в одной из квартир установить в углу за натяжным потолком без каких-либо ревизионных люков.

Третий вариант — это монтаж электропроводки без распределительных коробок.

Вот об этом сегодня и поговорим более подробнее.

Начнем с того, что электропроводка без распределительных коробок безусловно имеет свои преимущества.

1. Отсутствие лишних соединений жил проводов

Логика проста, чем меньше различного рода соединений, тем надежнее сеть. Некачественно-выполненные соединения жил проводов в дополнение к неправильно-выбранным номиналам аппаратов защиты может привести к плохому контакту, нагреву и в конечном итоге к обрыву цепи или короткому замыканию.

Беспрепятственный доступ к месту соединения проводов. Снимается механизм розетки или выключателя, и доступ открыт.

3. Удешевление стоимости электромонтажа

С применением данного способа безусловно идет удешевление стоимости электромонтажных работ, т.к. количество устанавливаемых точек и количество расключаемых жил становится гораздо меньше.

К недостаткам монтажа электропроводки без распределительных коробок можно отнести лишь некоторый перерасход кабеля при монтаже.

Разобрав все преимущества и недостатки данного способа, перейдем непосредственно к схемам подключения выключателей.

В моем же примере электропроводка в квартире выполнена без распределительных коробок, поэтому питающий кабель, в данном случае ВВГнг (3х1,5), с квартирного щита заходит прямо в подрозетник одноклавишного выключателя. Это, кстати, та самая ванная комната, про .

Второй кабель в подрозетнике - это отходящая линия на освещение, которая также выполнена кабелем ВВГнг (3х1,5).

имеют глубину 45 (мм), поэтому установить туда сенсорный выключатель глубиной 33 (мм) и уложить все провода достаточно проблематично, но можно! Да, кстати, обычные одноклавишные выключатели имеют гораздо меньшие габариты, поэтому проблем с их установкой скорее всего не возникнет.

Для наглядности прилагаю монтажную схему подключения одноклавишного выключателя без распределительной коробки.

Напомню, как выглядит привычная нам .

Но мы рассмотрим схему его подключения, но только без распределительной коробки.

Здесь все аналогично предыдущей схемы с одноклавишным выключателем, только вместо одной группы освещения используется две.

Таким образом, теперь у нас в подрозетнике не два кабеля, а три. Один кабель — питающий кабель с квартирного щита, второй — кабель на одну группу освещения, а третий — на другую группу освещения или же вентилятор, как в моем примере.

Схему подключения я покажу Вам на том же выключателе от Livolo, только представим, что он не односенсорный, а двухсенсорный. Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 (Load).

На общую клемму L(In) двухсенсорного выключателя подключаем приходящую фазу с квартирного щита, на клемму L1(Load) - подключаем коммутирующую фазу отходящего кабеля освещения, а на клемму L2(Load) — коммутирующую фазу отходящего кабеля вытяжного вентилятора. Нули и защитные проводники РЕ соединяем между собой, соответственно, там же в подрозетнике с помощью клемм Ваго.

Для наглядности прикладываю и монтажную схему.

Рассмотрим еще одну ситуацию.

Если же у Вас вентилятор с таймером, то схема будет иметь немного другой вид.

Схема, в принципе, как и предыдущая, но отходящий кабель на вентилятор подключается по-другому:

  • белая жила подключена на общую клемму L(In) выключателя
  • синяя жила - на нулевую клемму (N)
  • желто-зеленая жила — на клемму L2(Load) выключателя

Покажу еще один случай, когда в одном месте установлены одноклавишный и двухклавишный выключатели, и их нужно подключить без распределительной коробки.

В этом случае в подрозетник выведено 4 кабеля.

Питание у них общее и взято с квартирного щита. Одноклавишным выключателем будет управляться освещение на кухне, а двухклавишным выключателем — две группы освещения в гостиной.

Здесь все аналогично предыдущей схемы с двухклавишным выключателем, только нам необходимо сделать перемычку между общей клеммой (L) двухклавишного выключателя и общей клеммой (L) одноклавишного выключателя, т.е. нам необходимо подать на одноклавишный выключатель питающую фазу.

Благо, что сделать это не проблематично, т.к. чаще всего на брендовых выключателях у каждого зажима имеется возможность для подключения двух проводников. Если у Вас в выключателе нет возможности подключить к одной клемме сразу два проводника, то придется устанавливать в подрозетнике дополнительную фазную клемму Ваго, тем самым заняв еще больше места в подрозетнике.

На общую клемму (L) двухклавишного выключателя подключаем приходящую фазу с квартирного щита, на клемму (1) двухклавишного выключателя подключаем коммутирующую фазу отходящего кабеля 1-ой группы освещения гостиной и на клемму (2) — коммутирующую фазу отходящего кабеля 2-ой группы освещения гостиной.

С общей клеммы (L) двухклавишного выключателя делаем перемычку на общую клемму (L) одноклавишного выключателя, а к клемме (1) одноклавишного выключателя подключаем коммутирующую фазу освещения кухни.

И теперь нам осталось подключить все нули и защитные проводники на соответствующие клеммы Ваго (N) и (РЕ). Нулевую клемму (N) я разместил в нижнем подрозетнике, т.к. в нем больше свободного места, а клемму (PE) — в верхнем.

Для наглядности прикладываю монтажную схему.

Затем устанавливаю механизмы выключателей в подрозетник и готово.

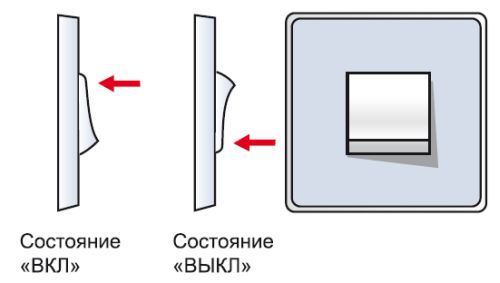

Да, кстати, здесь не обращайте внимания на перевернутые выключатели, потому что по ошибке была приобретена не вертикальная рамка, а горизонтальная. Я перевернул выключатели на 90°, чтобы отделочники могли обложить вокруг рамки выключателей гипсовую плитку. В дальнейшем, вместо горизонтальной рамки я установлю вертикальную, а выключатели переверну соответствующим образом.

Дополнение: если вдруг, по каким-то причинам, в один подрозетник у Вас не помещаются провода, соединительные клеммы или Вы не можете утопить механизмы, то рядом можно установить еще один подрозетник, в котором и произвести все расключения, а в дальнейшем на этот подрозетник установить механизм в виде пластиковой заглушки.

По сути, это и получится как бы распределительная коробка, но в одном блоке подрозетников. Только вот учтите, что заглушки имеются не у всех серий механизмов. Вот, например, у серии Глосса такой нет.

Как видите, ничего сложного в подключении выключателей без распределительной коробки нет. Таким образом можно собирать и более сложные схемы, нежели представлены в статье. В ближайшее время я буду подключать проходные и перекрестные выключатели в блоке с одноклавишными выключателями, но об этом расскажу уже в следующий раз. Так что кому интересно, то подписывайтесь на рассылку сайта «Заметки Электрика», чтобы не пропустить выход новой статьи.

Предлагаю посмотреть видео по материалам статьи, вдруг информация в таком виде покажется для Вас более наглядной:

P.S. Всем спасибо за внимание. До новых встреч. В заключении статьи хотел бы задать встречный вопрос! А как Вы относитесь к монтажу электропроводки без распределительных коробок?! Свое мнение пишите в комментариях ниже.

58 комментариев к записи “Подключение выключателей без распределительных коробок”

    отличная статья

    Уважаемый Дмитрий! А Вы не слышали об СП 76.13330.2012 — актуальную версию СНиП 3.05.06-85? Есть там такое:

    6.3.1.12 …Все соединения должны быть доступными для контроля, измерений и обслуживания, за исключением следующих соединений:
    …
    — выполненных сваркой или опрессовкой …

    Что можете сказать по этому поводу? Можно ли утверждать, на Ваш взгляд, что данная норма разрешает выполнять соединения в распределительных коробках, а затем скрывать коробки при условии, что эти самые соединения выполнены опрессовкой или сваркой?

    Сергей, основными документами для нас (электриков) и по которым мы являются ПУЭ, ПТЭЭП, ПОТЭУ, ИПИСЗ (СО 153-34.03.603-2003), молниезащита (СО 153-34.21.122-2003), медицина и Правила противопожарного режима в Российской Федерации. Естественно, что это не все НТД, которыми мы пользуемся в своей деятельности. Но вернемся к вопросу о скрытии коробок при соединении опрессовкой или сваркой. Согласен, сводом правил СП 76.13330.2012 оно допускается, но Вы попробуйте при сдаче объекта инспектору Ростехнадзора доказать это, который усердно будет Вам тыкать пальцем именно в ПУЭ, п.2.1.23. Сталкивался с этим не раз! И еще много подобных несоответствий могу привести, но все же! Если выполняете монтаж промышленных, производственных и прочих объектов, то советую пользоваться требованиями именно ПУЭ, поверьте, так будет меньше проблем при сдаче. В частных домах и в квартирах также рекомендую пользоваться требованиями ПУЭ, хоть после этого и не будет официальной сдачи и проверки объекта инспекторами.

    Уважаемый Дмитрий! Вы не могли бы пояснить, каким образом у Вас приходит питание на розетки на противоположную(ответную) сторону комнаты, для запитки там розеток. Вот момент может с которым я бы сказал большой недостаток в таком виде монтажа по перерасходу кабеля, когда необходимость обустроить розетки на противоположной стене от уже установленных.

    Статья интересная, можно взять на вооружение.

    Я в своей квартире затеял ремонт 4 года назад. и потолок хотел сделать именно натяжным. Съездили в ТЦ, чтоб заказать установку у профессионалов. (тут все нормально заключили договор и назначили время на обмеры).
    Походили по ТЦ и жене понравился встраиваемый квадратный светильник в ту комнату где будет натяжной потолок, его и купили.

    Счастливые приобретениями приехали домой.

    Через пару дней пришел обмерщик. Все померил все зафиксировал. Когда спросил какое будет освещение, я принес ему этот светильник и он чуть со стула не упал, говорит что его нельзя будет установить на мои вопрос почему, начал со знанием дела рассказывать про равномерность натяжения круглых и прямоугольных отверстий. На уговоры ответил что что нибудь придумает и сняв размеры светильника уехал.

    Монтажники когда приехали все устанавливать, начали свои подготовительные работы выверение уровня и прочее. и вот что они сделали для установки светильника: для начала установили закладные для светильника (это два бруска которые прикрепили к потолку), потом взяли рамку из пластика толщиной 1 см и шириной 5 см, внутренний размер рамки был чуть больше размера светильника. так вот эту рамку они установили в уровень потолка прикрепив на пластины которыми крепят профиль для гипсокартона. Когда установили само полотно потолка, начали вырезать отверстие под светильник. сначала вырезали круглое отверстие, потом постепенно придавая (подрезая) квадратную форму отверстию приклеивали полотно к рамке клеем (Cosmofen). Потом прикрутили к двум брускам светильник и все готово. Единственное сказали что нельзя пользовать обычными лампами накаливания, т.к. сильно грется будет потолок и полотно может провиснуть, поэтому пользуемся обычными энергосберегающими лампами.

    По такому же принципу можно и лючки устанавливать для доступа к коробкам и прочему оборудованию в запотолочном пространстве.

    Петр, спасибо за подробную информацию.

    Павел, согласен, в этом и заключается недостаток данного способа.

    Дмитрий многие профессионалы подобный монтаж без распределительных коробок в котором схема и техническое присоединение собрана прям за выключателем и розетками называют «Гинекологией» И на это есть причины.

    С механизмом в виде заглушки еще как то приемлемо более мение,но остальное нет.
    Во первых это делает технически невозможно выполнять требования нормативных документов.
    2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
    МЕШАЕТ МЕХАНИЗМ РОЗЕТКИ ИЛИ ВЫКЛЮЧАТЕЛЯ.НЕТ СВОБОДНОГО МЕСТА.

    2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.
    ДАВИТ И ТЯНЕТ МЕХАНИЗМ ОПЯТЬ ИЗ ЗА НЕДОСТАТКА СВОБОДНОГО МЕСТА.

    Также из-за недостатка свободного места можно забыть про маркировку проводов так как некоторые кабельные бирки имеют крупную маркировачную площадку для подписи линии. Что также противоречит НПД.

    Мне доводилось вести монтаж освещения без распаечных коробок под потолком,распайки я ставил впритык к подрозетникам выключателей,распайки глубил с небольшим запасом,что бы после монтажа их можно было хотя бы слоем в сантиметр-два закрыть их штукатурной смесью а потом и шпаклевкой с обоями.В подрозетниках и распайках проделывал отверстия с тем что бы при необходимости вытянуть из распайки наружу скрутки.Т.о. распаечные коробки не видны а доступ к соединениям всегда возможен,нужно лишь снять выключатель.

    Константин, если честно, то я не слышал, чтоб монтаж без распределительных коробок называли гинекологией. Лично мне наоборот, удобнее и нагляднее производить таким образом монтаж. Преимущества данного способа я привел с статье, в дополнение еще добавлю, что не нужно делать расключения, корячась под потолком. Про запас проводов в подрозетнике на фотографиях наглядно виден запас — он вполне достаточный, я бы даже сказал с избытком. При монтаже с распределительными коробками я оставляю точно такой же запас. То же самое про механические усилия, откуда они там, если провода не в натяжку?! Бирки не проблема, хоть ПВХ трубочки, хоть кабельные маркеры — да без проблем!

    Игорь, не пойму Вашего негодования?! Данный способ ни чем не нарушает нормативные требования!

    Монтаж выключателей,а также розеток без распредкоробок практикую более двадцати лет.И ни разу не пожалел.Для тех кто боится инспекторов-заручайтесь поддержкой проектировщиков. Дмитрий,спасибо за ваши статьи.Изложены материалы очень понятно.Мне нравится,читаю с удовольствием.Хотя, честно говоря, больших открытий для себя не нашел,но все равно очень интересно.Особенно понравились Ваши статьи о прогрузке автоматических выключателей. Всем друзьям и близким рекомендую частенько ваши статьи в качестве учебника.Меня лично, интересуют более серьезные вещи.А спорить о правилах и нормативах можно сколь угодно, до хрипоты в глотке и тошноты в желудке. С уважением Виктор.

    прекрасная статья но я не видел схемы проходного переключателя

    Предлагаю на рассмотрение такую схему монтажа освещения без распределительных коробок, монтаж которой мы производим в офисах и жилых зданиях. Принцип такой. В групповом щитке организуется узел освещения на базе соответствующих групп клеммников типа Weidmuller. Таких узлов в щитке может быть несколько.
    От этого узла в щитке до каждого выключателя отходит кабель с фазной жилой, которая или которые по этому же кабелю через выключатель по другим жилам возвращается в щиток на другой клеммник, и с него уже, подхватив РЕ и N идут к потребителю, т. е. не нужно ни одной распредкоробки все соединения собраны в узле освещения щитка. ДА вариант не бюджетный. Длина кабелей в среднем увеличивается, где-то на 25% плюс, клеммники тоже не дешевые. Но сколько приимуществ:
    - Ни надо никуда лазать, ни вскрывать стены, потолки и полы.
    - Можно перегруппировать освещение в случае чего.
    - В любой момент могу произвести замер сопротивления изоляции или прозвонить любую линию нигде не ковыряясь.
    - Могу вести контроль за подтяжкой контактов.
    - Могу где необходимо при помощи автоматического переключения фаз, держать непрерывное питание
    - Могу установить устройство плавного пуска и Т.Д.

    Увеличится также размер щитка.

    Виктор, спасибо.

    Андрей, схемы с проходными выключателями будут чуть позже. Статья и так получилась объемной, поэтому решил вынести тему с проходными выключателями в отдельную статью.

    Вик-тор, встречал такой вариант, но только в добавок к этому управление каждой линии освещения было выполнено через контроллер, соответственно через промежуточные реле. В таком случае можно собрать множество сценариев управления освещением объекта.

    У себя в доме делал с распредкоробками, т.к. дом строился не как положено, а как всегда — т.е. когда в одних комнатах надо было уже жить, в других ещё даже понимания по местам расположения розеток не было.

    В результате на втором этаже подумал-подумал — и вынес всю разводку с потолка на чердак. Да, с нарушением ПУЭ, т.к. на чердаке кабели в гофрах, а не в железных трубах. Но на свой страх и риск считаю это нарушение несущественным. Проводка открытая, и если бы это был не чердак, а другой этаж (или если чердак обозвать мансардой), то ПУЭ соблюдался бы. Поскольку в жилом доме на этот чердак всё-таки регулярно лазишь, то не думаю, что это так критично. Опять же, кабели НГ-LS, УЗО 10-30 мА типа А на все линии, включая освещение, автоматы категории B и т.п.

    А вот на первом этаже из-за распредкоробок делаю подвесные кассетные потолки вместо натяжных. Есть варианты, где швов почти не видно, у них менее офисный вид. Зато при необходимости руками вынимаешь одну плитку — и всё, доступ к коробке есть.

    Если бы строился не в таком авральном темпе и было бы время всё продумать и сделать сразу по уму — конечно, закладывал бы отдельный кабель к каждому электроустановочному изделию (выключателю, светильнику, розетке/блоку розеток) и уже в щитке распределял бы по группам, настраивал бы сценарии управления и пр. Благо в частном доме щиток можно хоть во всю стену размером поставить.

    А предложенный в статье вариант, на мой взгляд, — хороший компромисс для небольших квартир, где всё делается один раз без расчёта на последующие изменения схемы проводки.

    Ответ: Админ 23.01.2017 в 22:48
    Дмитрий если у меня 20 светильников(20 отходящих линий+ питание) каким чудом я должен впихнуть такой объем проводов в Коробку Установочную d.68мм в месте с его механизмом. Это физически туда не поместить.Даже если поставить еще одну рядом. Устанавливать придется не одну.Батарея целая выйдет.
    Про запас помолчу вовсе. Между прочем его длинна должна быть равносильна выведенному и зачищенному объему. Это жизненно необходимо для восстановительных работ. На фальшь стене запас проще сделать спрятав лишние провода за перекрытиями в стенке(как у вас в теме). А на сплошных стенах такое не получится.

    «То же самое про механические усилия, откуда они там, если провода не в натяжку?! » А если в натяжку? Дмитрий механизмы не у всех серий того же Шнайдера такие маленькие.Это присуще не ко всем видам электроустановочных изделий. Я могу продемонстрировать не одну розетку и не один выключатель разных марок как и бренд так и бюджетных производителей у которых механизм еле еле помещаются в Коробку Установочную d.68мм про распределительные соединения тем более запас к таким линиям можно вообще забыть с такими изделиями.
    Что прикажите делать в таких ситуациях. Отговаривать вернуть эти изделия заказчику обратно в магазин ссылаясь на то, что я не могу физически вместить их из-за того, что я делаю распределения в КУ? В таких ситуациях будут сводится только к одному отказ от услуг такого мастера.

    Да и лишних заморочек такой монтаж доставляет с полна в случаи поиска неисправности того же обрыва. Пол дома надо разобрать пока вычислишь от куда и куда у такого мастера идут линии электропитания и их ответвления.Весь объект голые шлейфы. Ведь схемы электропитания ни один такой монтажник не оставляет. А если чудесным образом она будет составлена не факт что сами хозяева её сохранят. Особенно если такой объект перепродается несколько раз подряд.
    Поэтому я категорически против существования подобного рода электромонтажных работ.

    Константин. Полностью с вами согласен. Бредовый метод монтажа. …для умельцев с очумелыми ручками.

    А как вам такой вариант.По мне совсем не плохо.И надежно

    Напомню комментаторам, что аналогичная статья у ЦС вышла ещё 4 года назад (вероятно, он был одним из тех, из-за кого теперь «повышается спрос на монтаж электропроводки без распределительных коробок»). Так что большинство заданных тут вопросов уже неоднократно разобраны (что не мешает каждому оставаться при своём мнении). Прям процитирую ещё одно преимещуство, которое Дмитрий не описал, хотя сделал: «Преимущество монтажа в подрозетниках ещё вот в чём. Там есть ПОЛНОЕ 220. В ЛЮБОМ! Поэтому если вы вдруг хотите запихать какой-то хитрый датчик движения или радиомодуль, которым требуется N питания - вы … берёте - и делаете!»

    Дмитрий, на смену 222-й серии «Ваго» теперь пришла 221-я, она такая же, только меньше. Не пробовали их?

    И вопрос от меня, опять же про ваги. Соединения PE должны быть неразборными без специнструмента. В случае с вагами это не выполняется, а вы их используете. Что это - нарушение? Или же тут логика в том, что поверх ваг будет механизм выключателя, а для его снятия придётся применить отвертку?

    Сам занимаюсь электромонтажом, интересный и познавательный сайт! подписан уже года два и всегда что то новое для себя узнаю!

    У меня давно назревал вопрос к автору данных статей, про скрытый монтаж электропроводки в деревянном доме? Понятно что лучше чтоб она была открытая, но заказчику это не всегда хочется! По ПУЭ монтаж скрытой проводки по деревянному основанию, если я не ошибаюсь, должен производиться в мет. трубах!!! Такой монтаж в реале просто не представляется возможным…..ну если и да то очень трудозатратным! Лично я делаю кабелем НГ LS и в мет. рукаве + хорошие автоматы и узо! А вы как производите такой вид монтажа?

    Метод как метод, только ради чего это все? Ну не совковые времена же, когда не было ничего, кроме жестяных подрозетников и распредкоробок, х/б или синей изоленты, которая сама разматывалась, и не дорого все, и доступно- любое, и так извращаться???

    Константин, во-первых я не согласен с вашей категоричностью в отношении способа расключения сетей освещения в установочных коробках. Есть много причин технологического и эстетического порядка, в силу которых неравнодушные электромонтажники пытаются что-то придумать и уйти от применения распределительных коробок в том виде, в котором они сейчас используются. Предложенный вариант — один из возможных к применению, но не обязательный во всех случаях. Допустим вашем варианте, когда надо подключить 20 светильников, этот способ не проходит, глупо 20 линий + питание затаскивать в одну установочную коробку. Но есть квартиры офисы, где этот вариант нормально можно использовать только все надо продумать, рассчитать и аккуратно все сделать. Поэтому считаю этот вариант имеет место быть.
    Во-вторых, В ваших комментариях о недостатках способа расключения выключателей в установочных коробках на мой взгляд много правильного, что необходимо учитывать при выполнении этих расключений, но распредкоробки в стенах, за потолком и т.д. –это проблема. Проблему надо решать. Если этот вопрос Вас интересует какие бы Вы предложили технические решения или Вы считаете, что ничего не надо делать?

    Ответ: Вик-тор
    26.01.2017 в 13:29
    Я не считаю, что ничего не надо делать. Отнюдь. В наше время куча доступных способов. Это не прошлый век. Одним из самых надежных способов монтажа электропроводки считаю Лучевую. Все технические соединения проводов в распределительном щите. Что-то вроде фото Сергей: 26.01.2017 в 07:29
    Только аккуратней так для коммуникационных соединений есть специальные аксессуары. Многие скажут это дорого много платить за «провода» но извините красота требует жертв финансовых. Ведь пластические хирурги «красоту» тоже за копейки не делают. Между прочем для сокращения количества проводов в наше время есть дополнительные устройства в виде импульсных реле,Пультов Дистанционного Управления, Микропроцессорных контроллеров. Которые прекрасно помогут сэкономить деньги на провода и место для кабельных трасс. Выбираем такие устройства по месту.
    Если уж так с средствами тяжело и без распределительных коробок не обойтись то почему бы не использовать современные отделочные материалы для их маскировки. Сделать распределительную коробку невидимку. Между прочем скажу по секрету такие варианты у меня пользуются большой популярностью при строительстве и ремонтах. Кто нибудь встречал такой отделочный материал как жидкие обои?Так вот с помощью них можно спокойно замаскировать любую распределительную коробку.Для этого просто необходимо утопить её чуть больше необходимого. Просто сровнять её крышку на ровне со стеной.Если стена шпаклюется толстым слоем то такие манипуляции с её уровнем можно не проводить так как штукатуры спокойно её сравниваю. Просто в следствии нужно канцелярским ножом прорезать границы(края крышки) для того чтобы не присохли и убрать шпаклевку от винтов. После того как нанесут жидкие обои поверхность становится идеально замаскированной визуально не отличишь, что там что-то есть но если подняться и детально рассматривать то можно увидеть маленькие винтики и еле заметный контур прорези. Фото обои тоже идеально могут подойти для маскировки таких элементов. Единственное нужно подобрать нужную картинку чтобы визуально нельзя было отличить квадратные или круглые очертания крышек. Идея с фото обоев в одно случаи была не моя но лично мне понравилась. Мой заказчик отказался от жидких и наклеил у себя фото обои картина была ночного города и после отделки выглядело ооочень красиво. А главное даже мне тяжело было найти замаскированную крышку.(Оказалась спрятанная в окне многоэтажного дома).
    На счет потолков. Давайте мастера поговорим. Я например прочитав в теме увидел, что Дмитрий написал,что ему мастера выполняющие монтаж натяжного потолка не дали ответ как мол спрятать Драйвер и т.д чтобы в следствии получать туда к нему свободный доступ. Такая проблема между прочем решабельна также с распределительными коробками при одном условии если заказчик в качестве светильников как доп.освещение или основное выберет Led Панели. Вот прикрепил изображение такие:
    За их корпусами можно расположить распределительные коробки и другие источники питания и контроллеры.Так как данные Встраиваемые панели имеют крупные размеры.И в следствии необходимости можно будет легко получить к электротехнической фурнитуры за ними доступ. Но не забывайте указывать их место расположения на проектной электромонтажной схеме особенно при большом количестве светильников.Что бы в следствии небыло проблем при их поиске.
    Я допускаю вариант Дмитрия с отдельной КУ закрытой механизмом в виде крышки но с погрешностью на то что выбор КУ будет самой большой по диаметру и глубине. Не мение D.75мм В.50мм.

    Константин, очень интересно, надо проанализировать весь материал и выбрать с чего можно пробовать. Админ выбрал важную тему, так как от распределительных коробок там, где возможно надо уходить, особенно в сетях освещения, устраивая расключение электропроводки или в установочных коробках или способами, указанными в комментариях. Лично я уже с 2011 года делаю монтаж электросхем освещения способом, указанным в моем комментарии от 24.01.2017. (пробую прикрепить изображение, только не знаю получаться эти снимки)
    При монтаже розеточных сетей использую также лучевую электропроводку. Каждый потребитель или группу потребителей, но с учетом, что можно включить только один потребитель, защищаю своим адресным авт. выключателем.

    Получился один снимок. Это и есть узел освещения, который собран в эл. щите. С него запитано различное освещение восьми комнат, в одной комнате установлены 5 проходных выключателей. Попытаюсь выслать снимок всего щита.

    Уважаемый админ! Могли бы вы создать тему где коллеги электрики высказали б свое мнение и методы как вычислить воришек электроэнергии в садоводческом кооперативе? Учет общий, баланс не сходится, в дом к каждому особо не зайдешь (тем более прогуляться по чердаку и другим потаемным местам в доме).

    ХОРОШО,а вот в большой квартире через несколько лет,вдруг поломка некая,а я не помню какая розетка или какой выключатель у меня работает в качестве коробки.Вскрывать все подряд?Тоже не хорошо.

    Марк, как будто Вы будете помнить, где расположена у Вас необходимая коробка, к тому же, если она упрятана за потолком. В монтаже без коробок наоборот понятнее, в подрозетник приходит питающая со щита линия и 1-2-3 отходящих. И все это в одном месте — в подрозетнике 1-2 выключателей. Тут и искать не нужно по большому счету — все логично и понятно.

    Ответ: Вик-тор:
    27.01.2017 в 19:39
    Ну вот отличная сборка. Если можно было поставить класс поставил бы. В полне отличная комплектация с коммуникационными соединениями схем электропитания в распределительном щите. У всех бы так было. На такое приятно смотреть тем более работать в нем.

    Константин, на форуме есть группа участников к мнению и оценкам, которых я отношусь очень внимательно — даже если наши мнения расходятся и мы на какой-то вопросу смотрим по разному. Поэтому мне приятно, что вы дали такую оценку способу и качеству сборки электросхемы щита.

    Ответ:вик-тор:
    29.01.2017 в 12:36
    Я один из участников этого форума. Ник тот же, что и тут. А как вас звать на форуме если не секрет?

    Константин:
    29.01.2017 в 17:18

    На форуме я просматриваю материалы, как гость. Мне так удобно я не втягиваюсь в обсуждения, туго со временем, тем более медленно печатаю.

    …»С розетками здесь все просто - питающий кабель подключается непосредственно к зажимам розетки, а от нее, при необходимости, подключаются следующие розетки. Такое соединение называют «шлейфом».
    КОТОРЫЙ делать ЗАПРЕЩЕНО при наличии защитного проводника PE(т.е. системе заземления TN-C-S, показанного на Вашем снимке. В ПУЭ прямо говорится — в трех-пятипроводной сети ТОЛЬКО через отпаечные коробки. Вы уж людей-то не вводите в заблуждение.

    Снова здорова)) А как, интересно, в отпаечной коробке вы РЕ расключите, уж не через клеммы ли?))

    Михаил, да сколько уже можно говорить, что розетки подключать шлейфом разрешается согласно ПУЭ, только при этом нужно учесть ряд требований, которые, кстати, и применимы для распределительных коробок. Я постараюсь в ближайшее время написать об этом отдельную статью, а то приходится часто доказывать этот момент.

    Здравствуйте.

    Делаю проводку в деревянном доме. Все соединения — в щите (лучевая схема). Но в некоторых местах удобнее скоммутировать в светильнике, когда светильник находится примерно посередине между щитом и выключателем.
    У Вас на схемах питающий кабель от щита приходит в подрозетник, далее коммутируется, и идет в светильник.
    А можно ли данный способ применить несколько по другому? Кабель от щита завести сразу в светильник, второй кабель провести от светильника до выключателя, но коммутацию сделать в светильнике (если место позволяет). Вроде бы это ничему не противоречит?
    Но хотя делаю для себя, приходится думать и о тех, кто потом будет это обслуживать. Как он отнесется к тому, что сняв светильник, увидит не один, а два кабеля под ним?

    Для YuTefan:
    А что за светильник? Сейчас светильники делают такие хлипкие, что лишний раз туда влезать очень не хочется….А какие клеммы внутри светильника? Наверное тоже хлипкие, а Вы туда два кабеля. Тем более светильник на потолке(на потолке?)
    Как вы думаете каким словом Вас вспомнят те, кто туда полезет)))))
    Предложенный Вами вариант должен иметь очень веские основания для своего применения.

    Подключение выключателей без распределительных коробок…
    Почему нет?
    Взять «поглубже» подрозетник…..
    Забавные порой бывают моменты. Приезжаешь на «объект» -там проблема в проводке. И распайки под потолком. И как назло ни лестницы, ни стула ничего, на что можно влезть и добраться до распайки…)))))

    «Михаил, да сколько уже можно говорить, что розетки подключать шлейфом разрешается согласно ПУЭ, только при этом нужно учесть ряд требований, которые, кстати, и применимы для распределительных коробок. Я постараюсь в ближайшее время написать об этом отдельную статью, а то приходится часто доказывать этот момент.»
    С удовольствием почитаю Ваши ПУЭ. Видимо только что вышли. Где ПУЭ разрешает разрывать защитный проводник. Шлейфом (а я понимаю — это такое соединение, где провод приходящий сажается на ту же клемму розетки, что и провод отходящей линии) — нельзя и точка. Потому, что есть проводник РЕ. Он должен быть неразрывным. А как только вы отключите его в розетке в начале линии — все остальные розетки окажутся без него. Почему отключите — дело третье. Как вариант — оказалась неисправна розетка с заземлением, поставили что было под руками — без заземления. Естественно, провод РЕ соединять никто из «квалифицированных электриков» не будет. А зачем? Всё же работает! Мне нужно твердое доказательство, что РЕ никогда не будет разорван. Аргументы типа «квалифицированный электрик никогда не допустит» не принимаются. У нас «квалифицированных электриков» пол России. Почитайте также про заземление и зануление светильников. Только отдельный провод — и никаких «шлейфом». Категорически воспрещено брать «землю» в понимании «квалифицированных электриков» перемычкой между клеммой N и клеммой РЕ в розетке. Распаечная коробка позволяет выполнить монтаж строго по ПУЭ и кроме того, гораздо удобнее (и в обслуживании — тоже) собрать схему в коробке, чем лепить какую-то гинекологию. А то приходишь в квартиру — и тащи с собой весьма дорогой искатель скрытой проводки и разбирайся, выкорчевывая розетки — где, чего и как. Потому что постарались, а исполнительной схемы не сделали или вообще без понятия о ее существовании. Коробка конечно не красит, но можно её поставить в наименее заметном месте.

    Михаил, РЕ проводник питающего кабеля в подрозетнике первой розетки не подключается на ее клемму, а делается ответвление от основного РЕ на каждый розеточный механизм. Таким образом, отключение РЕ проводника от клеммы любой из розеток не разорвет целостность РЕ проводника для другой.

    Админу:
    Поясните каким клеммником(укажите конкретный тип, марку …или чем ещё) делать ответвления РЕ проводника для случая с так называемым подключением шлейфом розеток?
    Вопрос не так прост, как может показаться. Я подумывал об «орехах», но они великоваты по размеру….Я как-то озаботился этим вопросом (поиском соединителя-ответвителя) и почти ничего не нашёл подходящего (маленького и изолированного…наверное винтового.. и т.д.)

    За всё время я видел только одно «хитрое» решение: «хитрые» монтажники в розетке выкручивали винт клеммы РЕ и скручивали провод РЕ в виде петли и прикручивали этим винтом эту петлю в клемму РЕ.Тем самым соблюдали и неразрывность и де ответвление….
    Во всех остальных случаях и фазные и нулевые и защитные «пихают» по два конца под одну клемму….Электрики не усложняют себе жизнь и делают магистральную линию питания отрезками кабеля от коробки(розетки) до коробки(розетки), но не протягивают кабель через все коробки одним куском…(())

    На «самом деле» и фазные и нулевые рабочие проводники тоже лучше соединять ответвлением…..(и не надо искать здесь нормативы и кому-то что-то доказывать….кому надо тот поймёт)

    Наверное здесь скорее вопрос больше упирается в выбор способа можтажа магистральной линии (целиком или отрезками), а также подходящего соединителя-ответвителя и привычку разобраться и делать правильно всегда, а не как удобно и быстро для монтажника….

    Получается, что и клеммы тоже можно применять…..
    они по размеру меньше чем ГМЛ….

    хотя это ещё вопрос, что больше, а что меньше…
    разборные и неразборные соединители-вот наверное вопрос.

    Вадим, тоже вариант, но для силовых цепей я бы его не рекомендовал.

    А как подключить шлейфом шт.розетки без распределительной коробки?

    Вот тема как раз вовремя как для меня, я столкнулся с этим ноу хао, но здесь получил более интересную информацию чем мне показывали. Спасибо этому создателю. Теперь заинтересовался этой схемой подключения без распределительных коробок, но с проходными выключателями.

    Здравствуйте. Подскажите, есть ли какой-то норматив оговаривающий допустимое расстояние установки распределительных коробок от верхней плиты перекрытия (потолка)?

    Нам устанавливали натяжной потолок с ревизионными люками и круглыми/прямоугольными светильниками, у исполнителей даже вопроса не возникло, видимо постоянно такие задачи решают.

    Дом деревянный. Лучевая схема. Осветительная сеть выполнена в металлических трубах в подготовке пола второго этажа. К выключателям проводка открыто кабелем ВВГнг-LS, который прокладывается частично открыто и прикрывается пеньковой веревкой, частично за обналичкой двери. Выключатель рядом с обналичкой. Хочу применить Ваш способ монтажа. Но выключатели и розетки для открытой проводки. Можно ли установить подрозетник как для скрытого мотажа в нем сделать все расключения и установить сверху выключатель или розетку для наружного монтажа. Или такие расключения можно сделать прямо в выключателях или розетках для наружного монтажа. Прошу ответить.

    Вопрос: Алексей Левашов,
    Проектстройгрупп.

    Согласно требованиям ПУЭ и СП 31-110 скрытые электропроводки в деревянных каркасных домах следует выполнять в металлических трубах, обладающих локализационной способностью. Но при этом в указанных документах ни слова не сказано о том, какие требования предъявляются к установочным и распаечным коробкам, к электрооборудованию, применяемому в таких проводках.

    В продаже отсутствуют металлические установочные и распаечные коробки для скрытой установки в деревянных конструкциях. Все встраиваемые светильники также не имеют каких-либо защитных металлических корпусов, обладающих локализационной способностью. Все предлагаемые розетки для скрытой установки изготовлены из пластика.

    Возникает вопрос: для чего выполнять саму проводку в трубах? Каким образом осуществлять подключение точечных светильников, люстр, бра и т.д.?

    Ответ: Александр Шалыгин,
    начальник ИКЦ МИЭЭ.

    В помещениях из горючих строительных материалов электропроводки, как правило, следует выполнять открыто. Скрытые электропроводки в стальных трубах, обладающих локализационной способностью, следует использовать только в помещениях из горючих строительных материалов, где необходимо обеспечить недоступность электропроводок, и в ограниченных случаях по архитектурным соображениям.

    Скрытая установка электроустановочных изделий и светильников в строительных конструкциях из горючих материалов не применяется. По этой причине на рынке нет таких изделий.
    * * *
    По материалам «Новости электротехники».
    На самом деле скрытая установка розеток/выключателей в домах из бруса иногда применяется. Например, с помощью изделий «Набревно.ру» — чешские монтажные коробки Kopos из самозатухающего ПВХ + деревянная декоративная накладка от «набревно».

Высокая надежность крепления электрических коммутационных аппаратов, обеспечивающая их безопасную эксплуатацию в течение всего времени пользования электроэнергией, является одним из основных требований, которые предъявляются к квартирной электропроводке в любом помещении.

Домашний мастер, занимающийся ремонтными и строительными работами в электрической схеме комнат, должен:

  • профессионально выполнять установку розеток и выключателей;
  • правильно прокладывать и подключать провода к ним;
  • соблюдать технологические разработки, учитывающие физические процессы, происходящие при протекании электрического тока повышенной мощности.

Только в этом случае розетки и выключатели не будут со временем вываливаться из гнезд крепления, искрить, греться, создавать пожароопасную ситуацию, .


Современная домашняя электропроводка выполняется всего двумя способами:

  1. накладным методом прямо по поверхности строительных конструкций здания - открыто;
  2. внутри стен с выводом коммутационных аппаратов наружу - закрыто.

Для каждого из этих методов промышленность выпускает все необходимое оборудование:

  • провода и кабели различных сечений со слоями изоляции, предназначенной для работы в домашней проводке;
  • коммутационные устройства электрических точек (узлов соединения):
    • розетки;
    • выключатели;
    • подрозетники;
    • соединительные и распределительные коробки.

Для длительной безопасной эксплуатации элементов электропроводки домашнему мастеру остается только обеспечить:

  • надежные, плотные контакты в местах подключения проводов, создающие минимальные потери напряжения на переходных сопротивлениях;
  • высокую изоляцию токоведущих жил, исключающую
  • безопасность, учитывающую:
    • удобство управления;
    • ограничение допуска посторонних лиц;
    • противопожарную защиту.

Разберем эти моменты на примерах работ в электропроводке, проложенной разными способами.

Как устанавливать розетки и выключатели в закрытой проводке

Строительные конструкции из железобетона, кирпича, каменных плит

При заводском методе изготовления панельных зданий внутри строительных конструкций сразу создаются технологические пустоты - каналы для прокладки электрических кабелей и проводов. После сборки каркаса здания внутри стен уже подготовлены места для электрических коммуникаций.

В них остается заложить кабели, а по концам смонтировать узлы соединения электрических точек.

Особенности конструкций установочных коробок

Эти крепежные элементы предназначены для надежного удержания розеток и выключателей внутри строительных элементов.


Все установочные коробки монтируются после прокладки кабеля, укладываются в строительный раствор, фиксируются им в подготовленных углублениях стены, строго ориентируются .

Материалом для установочных коробок раньше служила металлическая жесть.


В ней корпус розетки фиксировался распорными лапками за счет создания раздвигающего усилия винтами на специальных упорных лапках. Если электрик при монтаже допускал небольшую ошибку в затяжке крепления, то со временем крепление ослабевало, а розетка вываливалась из установочной коробки.

В процессе эксплуатации таких вещей допускать нельзя и электрикам периодически требовалось осуществлять внешний осмотр, проверку состояния электрических точек, своевременно устранять замеченные неисправности. Когда же этот процесс не выполнялся, то создавались очень опасные предпосылки.

Одна из причин возникновения подобных неисправностей кроется в довольно высоком скольжении металла раздвижных лапок по жести установочной коробки.

Современные корпуса подрозетников для скрытого монтажа выполняются из прочных пластмассовых материалов на основе негорючих сортов пенопропилена с высокими механическими и диэлектрическими свойствами.


Металл раздвижных лапок врезается в этот материал при зажиме винтов крепления, а розетка прочно удерживается в течение всего периода эксплуатации.

По этой причине при проведении реконструкции электрической сети имеет смысл отказываться от металлических установочных коробок и переходить на новые, пенопропиленовые.

Крепление корпуса в установочной коробке раздвижными лапками не является единственным. На поверхности современных коробок создаются усиленные площадки для фиксации розеток и выключателей винтами-саморезами, которые удерживают закрепляемый механизм через специальные посадочные отверстия.

Замена единичных розеток блоками

При ремонте квартиры следует учесть возросшее количество электрических приборов в домашнем пользовании и устанавливать не одну розетку, а целый блок из них. С этой целью установочные коробки созданы по принципу последовательного подключения между собой. Их можно собирать в ленту любой длины по количеству используемых коммутационных аппаратов.

Обоснованным техническим решением бывает использование установочной точки для расположения в этом месте комплекта выключателей, используемых для освещения различных мест комнаты.


Применение уже готовых внутренних каналов в стене избавляет домашнего мастера от создания новых магистралей, связанных с выполнением грязных строительных работ по штроблению, сверлению, штукатурке, выравниванию поверхностей.

Интересную технологию монтажа подрозетников в закрытой проводке предлагает в своем видеоролике Pavel Sidorik. Он наглядно дополняет материал статьи. Рекомендую его к просмотру.

Строительные конструкции с керамической плиткой

Когда у владельца комнаты возникает дизайнерский замысел по установке закрытой розетки или выключателя на поверхности стены, покрытой плиткой из керамических материалов, то определенная часть даже опытных электриков отказывается и не берется реализовывать подобные идеи из-за хрупкого материала, способного треснуть в самых неожиданных местах при небольшом нарушении технологии его обработки.

Однако, технически осуществить его возможно. Вашему вниманию предлагается описание одного из вариантов подобной работы с иллюстрацией этапов выполнения фотографиями. Они наглядно показывают примененную домашним мастером технологию.

На наш взгляд она может быть взята за основу, но ее явно можно усовершенствовать. Предлагаем вам прокомментировать этот материал после ознакомления. Нас интересует несколько мнений разных специалистов по этому вопросу.

Учтите, что владелец указал место, где раньше, стояла розетка и к нему до наклейки плитки был подведен кабель внутри стены. К нему требовалось просто подключиться, а прокладывать не было необходимости.

Последовательность строительных операций по установке розетки

Технология установки розетки внутрь стены с наклеенной плиткой показывается последовательной серией фотографий.

Для сверления керамики следует использовать специально предназначенные для этого острые сверла или резцы с победитовыми наконечниками, а лучше - алмазным напылением. Естественно, что инструмент последнего класса стоит дороже обычного и приобретать его для единичной работы невыгодно.

Сверло каждый раз следует располагать близко от только что созданного отверстия, но кромки не должны пересекаться. Иначе создать аккуратные выемки будет проблематично. Глубина отверстий должна соответствовать толщине плитки.

Когда все отверстия по периметру контура будут выполнены наступит очередь молотка и острого зубила. Также можно воспользоваться долотом или стамеской. Методом нанесения точечных ударов небольшой силы скалывают все перегородки между отверстиями.

Работать надо осторожно: режущая кромка ударного инструмента не должна выходить за внешние пределы отверстий.

После удаления перегородок убирают область плитки, расположенной на внутренней части. Обратите внимание на то, чтобы все ее механические связи с внешней стороной были разорваны.

После грубого удаления остатков керамики приступают к последовательному выравниванию острых кромок методом стачивания абразивным кругом ручной дрелью.

Затем необходимо:

  • сверлом для бетона маленького диаметра рассверлить бетонную плиту под плиткой на глубину установочной коробки. При работе следует отступать от кромки плитки, не допускать контактов рабочего инструмента с хрупкой керамикой;
  • расширить тонкие отверстия более толстым сверлом, а сразу рассверливать им бетон нельзя: повышенные нагрузки будут передаваться на материал плитки;
  • удалить излишки бетона между отверстиями или ручным инструментом.

Последний этап можно выполнять и ударной дрелью. Но он в этом случае растянется во времени, создаст лишние трудности.


Когда внутренняя полость стены подготовлена по объему и позволяет устанавливать монтажную коробку создают магистраль для подвода кабеля к розетке и заводят его из внутренней части стены.

Вытащить его можно самодельным крючком из любого куска проволоки, который вталкивают внутрь отверстия и вытаскивают после захвата кабеля.

Конец провода берут в руку и аккуратно извлекают наружу, вводя в установочную пластмассовую коробку.

В этот же блок заводят остальные концы соединительных проводов. Проделанную полость в стене заполняют подготовленной строительной смесью и вдавливают в нее общую установочную коробку, контролируя ее положение на стене. После этого лишние комки раствора, выдавленные через отверстия, удаляют слегка влажной тряпкой.


С помощью строительного уровня контролируют и регулируют положение установочного блока.

Особенности подключения проводов

Выходящие из установочной коробки концы к клеммам монтируют обычным методом - с помощью винтовых зажимов.

Иногда для подключения розетки таким способом создается нестандартная ситуация, когда нельзя полностью проложить кабель от распределительной квартирной коробки к новому коммутационному аппарату и приходится наращивать кусок старого, уже проложенного.

Перед началом работы необходимо на нем указателем или другим способом. Только после его отсутствия можно работать.


Место удлинения кабеля чаще всего придется прятать прямо в стене, что не совсем правильно с точки зрения технологии монтажа и правил безопасности. Но, с этим придется мириться. А вот о надежности и качестве соединения придется побеспокоиться.

Хорошую изоляцию электрических цепей от строительных конструкций обеспечивает термоусадочная трубка. Ее надевают на свободные жилы с одной стороны кабеля до электрического соединения.

Концы проводов стыкуемых кабелей могут быть выполнены из разных металлов: алюминия и меди. Их контакт создают через стальные трубчатые переходники с винтами, которые сразу надежно зажимают. Затем на это место перемещают термоусадочную трубку и нагревают ее промышленным феном или даже пламенем зажигалки.

Под действием температуры материал трубки плотно облегает место соединения проводов в клемме, надежно изолирует его.

Заключительные этапы монтажа

Их лучше разделить на выполнение:

  • электрических проверок собранной схемы;
  • окончательное закрытие и закрепление декоративных крышек.
Электрические проверки выполненной работы

Это обязательный пункт, который необходимо выполнять до подачи рабочего напряжения. Схема должна быть полностью собрана, а защитные крышки можно не закрывать. Это избавит от лишних операций при устранении выявленных ошибок: мест обрыва, замыканий, нарушений изоляции.


После прозвонки электрической схемы на нее подают напряжение, контролируют наличие потенциалов фазы и нуля. Однако, выявить плохой контакт можно только под нагрузкой, создаваемой мощным потребителем, например, дрелью.

Если она нормально работает не на холостом режиме, а под нагрузкой, когда высверливается толстое отверстие в металле, то работа выполнена правильно. При этом не должен наблюдаться нагрев контактов розетки.

Установка и закрытие декоративной крышки, ее крепление винтами.

Эти операции выполняют в самом конце, как заключительные.

Строительные конструкции с гипсокартонными перегородками

Стенки из гипсокартона, ДПВ или ДСП имеют небольшую толщину, но обладают прочностью, позволяющей монтировать на поверхности накладные или врезать встроенные внутрь розетки и выключатели. Для этих целей промышленность выпускает специальные пластиковые подрозетники.


Они имеют подвижные пластины, расположенные с тыльной стороны корпуса. Через отверстия в гипсокартоне внутрь пластин вворачивают винты, сдвигающие эти фиксаторы к поверхности стенки. За счет этого создается надежное крепление подрозетника на строительной конструкции.


Для внутреннего монтажа розетки или выключателя требуется вырезать отверстие в гипсокартоне для установочной коробки. Гипс и картон легко обрабатываются обыкновенным остро заточенным ножом. Единичное отверстие можно аккуратно вырезать не затрачивая особых усилий.

Если же требуется устанавливать много установочных коробок, то приобретают специальную коронку с круговыми пилами для обработки гипсокартона. Она крепится в патрон дрели, позволяет быстро создавать аккуратные отверстия с ровными кромками.

Установка подрезетника в вырезанное отверстие и закручивание крепежных винтов не вызывает особых затруднений и показана в видеоролике Евгения Романова.

Как устанавливать розетки и выключатели в открытой проводке

Способ накладного крепления коммутационных аппаратов требует дополнительного соблюдения защитных мер. Все элементы электропроводки доступны для непосредственного контакта с человеком и должны оборудоваться слоем изоляции повышенной прочности.

Одновременно необходимо исключить возможность возникновения пожара в том случае, когда создается короткое замыкание в любом месте схемы. С этой целью провода отделяются от деревянных стен на расстояние, а под установочные коробки монтируют специальные подрозетники на металлические прокладки.

Корпуса подрозетников могут быть выполнены из древесины, красиво декорированы, но, они обязательно пропитываются противопожарным раствором, препятствующим горению.


Подрозетник крепится к строительной конструкции обыкновенными шурупами с плоской головкой. Предварительно в древесине просверливают отверстие, исключающее образование в ней трещин.

С розетки снимают крышку и по уровню крепят саморезами корпус к подрозетнику, подключают провода.


Для безопасного ввода кабеля на крышке по его размеру необходимо удалить часть подпрессовки - тонкой части стенки. Тогда оболочка провода не будут пережиматься крышкой при закручивании винта крепления.

Старые мастера помнят, что раньше крышки розеток были более хрупкими и могли треснуть при неаккуратном обращении. Сейчас перемычку можно срезать обычным ножом.

Как видите, установку розеток и выключателей на строительные конструкции выполнить домашнему мастеру вполне возможно. Не стоит только забывать о правилах электрической и пожарной безопасности.

Об этом напоминает Дмитрий Авдеев в своем видеоролике, посвященном способу прокладки открытой проводки в ретро стиле.

Задавайте вопросы по теме статьи в комментариях.



Похожие статьи
